Рулевой наконечник: принцип работы, конструкция и диагностика

Любой автомобиль должен иметь способность поворачивать, иначе такой транспорт передвигался бы по рельсам, как поезд или трамвай. Устройство рулевого управления отдельных моделей может отличаться, однако наличие ключевых элементов обязательно. Среди них – наконечник рулевой тяги.

Что такое наконечник рулевой тяги?

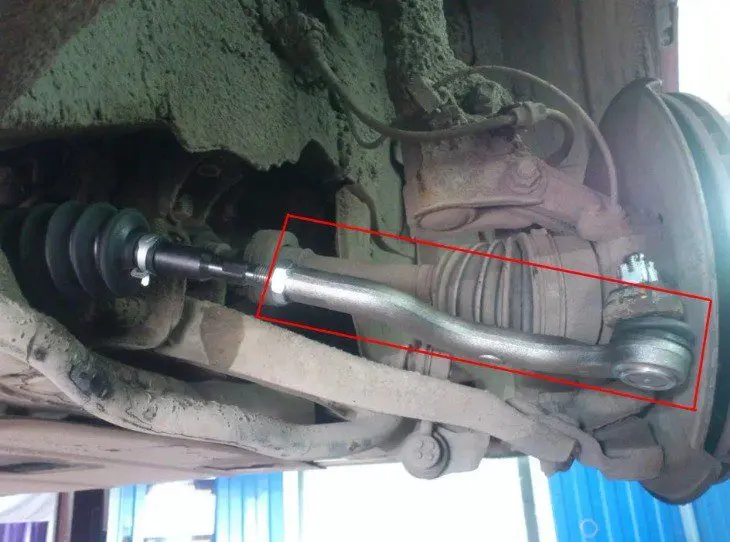

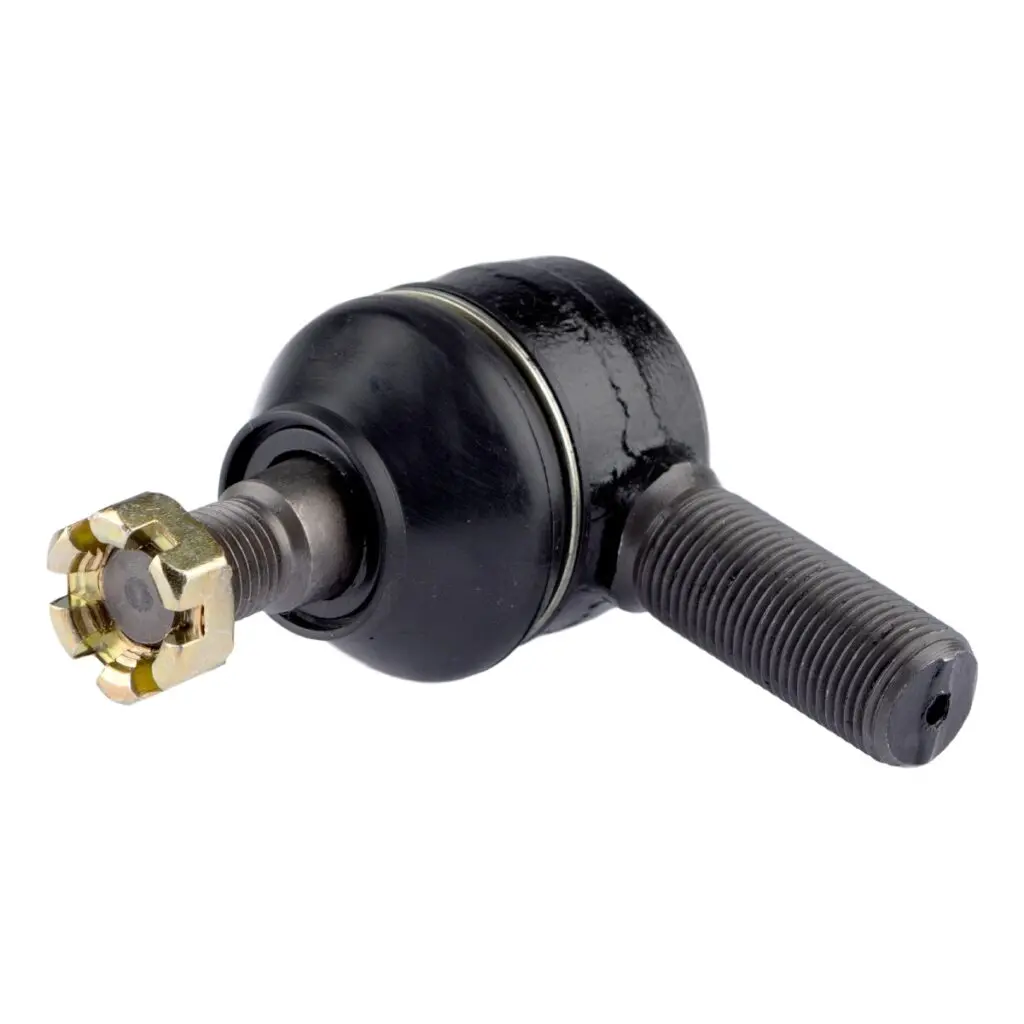

Как следует из названия, данная деталь устанавливается на тягу рулевой рейки. По сути, это толстая шпилька с резьбой на одной стороне и шарнирным элементом с другой. На шпильке сделана наружная резьба, благодаря чему деталь можно установить на тягу рулевой рейки.

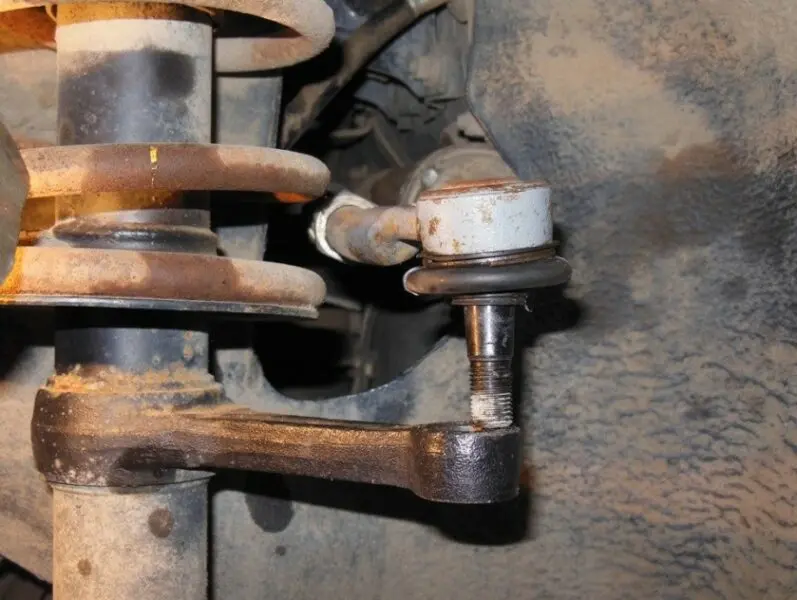

Шаровая часть детали фиксируется на поворотном кулаке. О том, что это такое, и какую функцию он выполняет, читайте в отдельной статье.

Для чего нужен наконечник рулевой тяги?

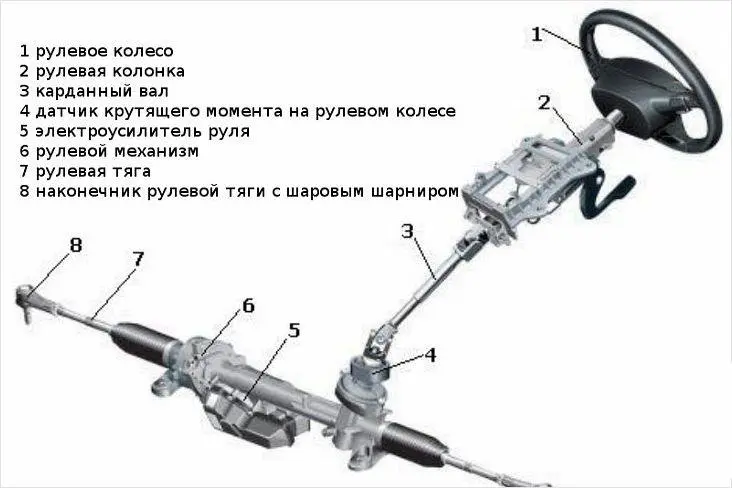

Механизм рулевого управления в разных моделях автомобилей может сильно отличаться. Например, в одном авто установлен гидроусилитель, в другом – электрический аналог. А бюджетная машина оснащается обычной механической рейкой. Однако наконечники в них имеют одинаковую конструкцию. Единственное отличие – лишь в размерах и незначительных изменениях в форме.

Свойство этой запчасти – передавать усилие от тяги на кулак. Особенность наконечника в том, что он обеспечивает поворот рулевого колеса даже при его перемещении в трех плоскостях. Когда машина едет по неровностям, переднее колесо то поднимается, то опускается, но при этом оно не должно терять способность реагировать на поворот руля.

Также в автомобилях может насчитываться разное количество наконечников с шаровым механизмом.

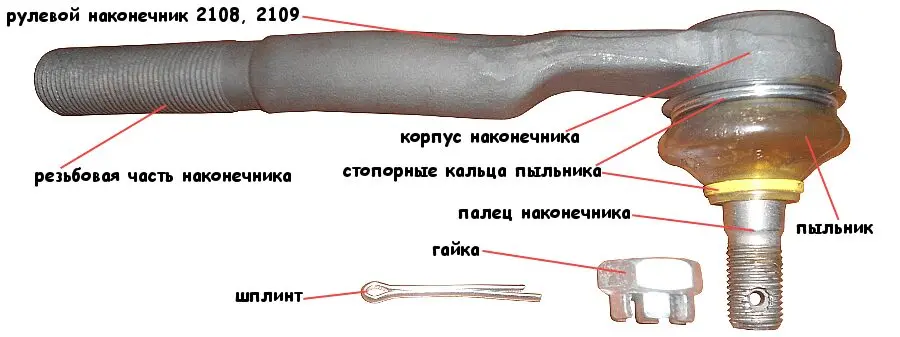

Устройство рулевого наконечника

В устройство рулевого наконечника входят восемь деталей:

• Отцентрованный корпус с осью;
• Удлиненная часть корпуса с наружной резьбой;
• Прокладка из тефлона, установленная в чашку корпуса. Она предотвращает износ пальца или внутренней части корпуса;
• Пружинный элемент, придающий эластичности шаровому механизму;
• Нижняя заглушка, в которую внутри упирается пружина;
• Шаровый палец. В верхней части на нем сделана наружная резьба и отверстие для установки шплинта, фиксирующего гайку. Нижняя часть выполнена в сферической форме по типу головки, входящей в сустав в скелете человеческого тела;
• Пластиковый или силиконовый колпачок, предотвращающий попадание влаги и грязи внутрь корпуса;
• Стопорная шайба, фиксирующая колпачок на его месте.

Принцип работы рулевой тяги

Работает рулевой наконечник по тому же принципу, что и суставы в теле человека. Максимально его устройство похоже на тазобедренный или плечевой суставы. Палец со сферической головкой прочно зафиксирован в чаше корпуса.

Во время езды колеса перемещаются в вертикальной и горизонтальной плоскости, но при этом они еще и поворачиваются. Если палец наконечника будет жестко фиксироваться на поворотном кулаке колеса, при малейшей же кочке деталь сломается.

Благодаря подвижности пальца, на котором закреплен поворотный элемент, рулевая рейка сохраняет свое положение (ее можно жестко зафиксировать), но это не мешает незначительному перемещению колеса.

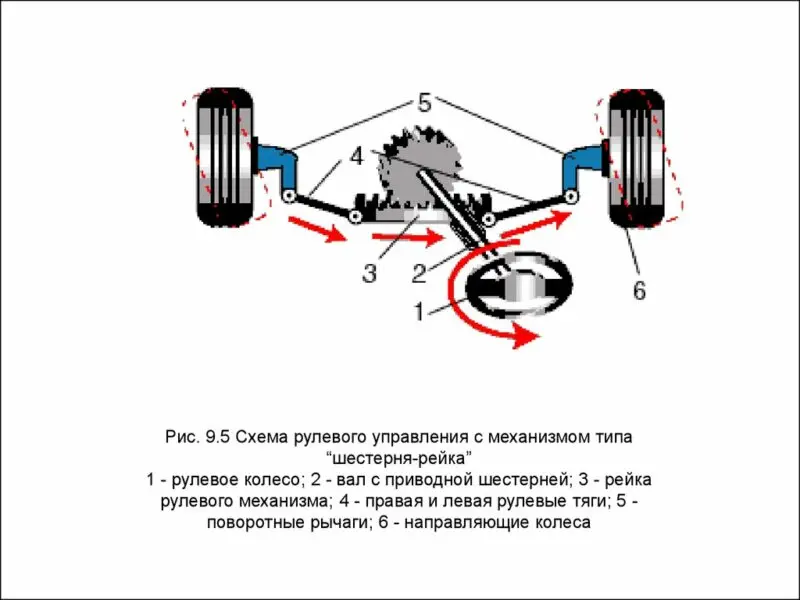

В зависимости от того, в какую сторону он хочет повернуть машину, он выворачивает руль. Тяги, к которым прикреплены наконечники, перемещаются относительно друг друга, а вместе с ними усилия передаются и на крепление колес.

Из-за чего возникают неисправности наконечника рулевой тяги?

Хотя шаровый механизм рулевого наконечника и подвижен, нередки случаи, когда он выходит из строя. Вот несколько причин этому:

1. Халатность водителя – несвоевременная диагностика. Ее очень легко выполнить при сезонной смене резины. Колеса все равно снимаются. Это хорошая возможность, чтобы провести визуальный осмотр детали;
2. Неисправности в рулевом механизме могут увеличивать нагрузку на эти элементы;
3. Из-за плохого качества дороги увеличивается механическая нагрузка на втулку шарнира;
4. Естественный износ пластикового колпачка или тефлонового вкладыша;
5. Сломалась пружина под пальцем.

Диагностируется неисправность наконечника достаточно легко. Часто неисправности запчасти сопровождается стуками, когда машина едет по неровностям или поворачивает. Обычно эти звуки доносятся с одной стороны, потому что крайне редко детали выходят из строя одновременно.

Если управление ухудшилось – это еще одна причина заглянуть на рулевые наконечники. При этом может увеличиться люфт руля (подробности об этом параметре рассматривалось немного ранее). Также поломка проявляется в стуках, отдающих в руль во время выполнения маневров и сопровождающихся отчетливыми щелчками.

Игнорирование подобных признаков – неизбежная авария в последующем, потому что критический люфт руля или ощутимые изменения при его поворачивании дестабилизируют транспортное средство на большой скорости.

Что нужно для замены рулевого наконечника

Во-первых, замена рулевого наконечника требует опыта в выполнении данной процедуры. Если его нет, не стоит экспериментировать.

Во-вторых, даже если получится самостоятельно выполнить работу, на сервисный центр все равно придется ехать. Причиной тому является сбитый развал-схождение после замены детали. Если дорога к сервису длинная и имеет большое количество ям, то лучше производить замену и настройку в боксах, расположенных не сильно далеко друг от друга.

В-третьих, в особо запущенных случаях потребуется специальный съемник. Он поможет снять деталь без необходимости стучать молотком по исправным деталям.

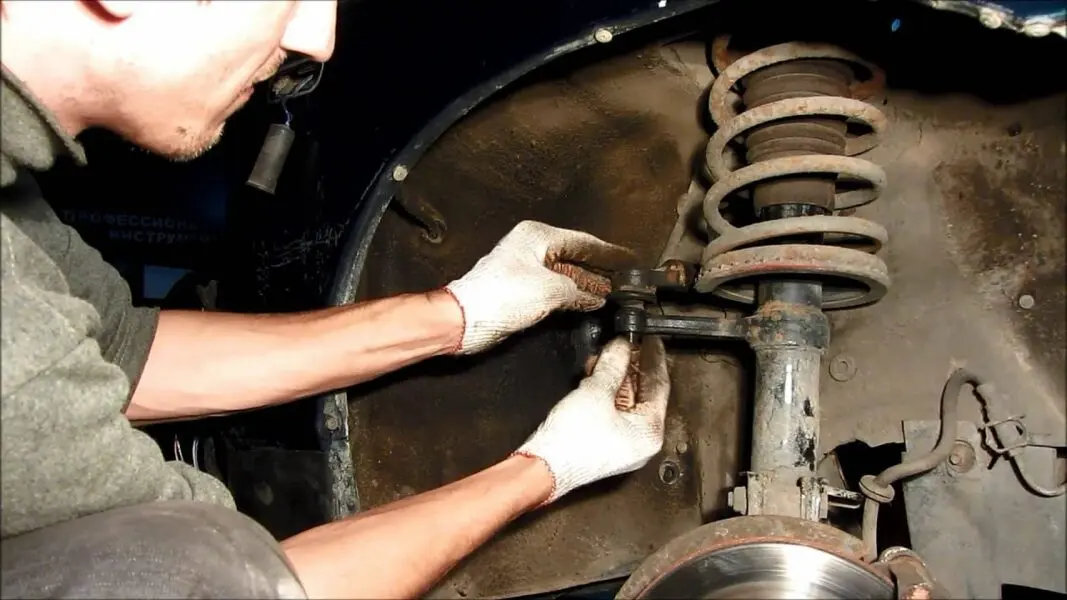

Замена рулевого наконечника

Последовательность замены такая:

• В любом случае машину необходимо вывесить, чтобы разгрузить колесо;
• Ослабляется контргайка, расположенная возле тяги;
• Удаляется шпулька, предотвращающая произвольное откручивание гайки, а сама гайка на пальце откручивается;
• Демонтируется наконечник съемником. Инструмент выдавливает деталь из посадочного гнезда. Некоторые выполняют эту процедуру при помощи двух молотков. Одним аккуратно постукивается по ушку рычага, а другим – максимально близко к креплению наконечника;
• Перед тем, как выкрутить деталь из тяги, на запчасти следует поставить отметку, чтобы новая деталь была вкручена до соответствующего предела. Это позволит без происшествий доехать до места настройки развала-схождения. Некоторые вместо отметки считают, на сколько оборотов установлена прежняя запчасть. Новую вкручивают на соответствующее количество витков;
• Если есть необходимость заменить и тяги (нередко наконечники выходят из строя из-за деформированных тяг), то снимаются пыльники и производится замена также этих элементов.

Завершением процедуры должна быть обязательная настройка развала. В противном случае придется тратиться на новые шины и испытывать дискомфорт во время езды.

Вот один вариант быстрой диагностики неисправности наконечников и их замены:

Замена Рулевых Наконечников без Развала Схождения,без сход развала Своими руками

Вопросы и ответы:

Можно ли ездить, если стучит рулевой наконечник? Если появился стук во время езды, то нужно направляться на СТО для ремонта. Ездить на машине с неисправным рулевым управлением нельзя (в любой момент наконечник может сломаться и стать причиной ДТП).

Как определить неисправность рулевых наконечников? Машина виляет по сторонам (когда руль отпускается), неадекватно поворачиваются колеса, чрезмерное биение в руль на ухабах, стук и хруст с передней части авто.

Зачем менять наконечник рулевой тяги? Это элемент рулевого управления автомобилем. Его неисправность может стать причиной аварии. При малейших неисправностях нужно отправляться на СТО.
