Renault Vel Satis (2002-2009) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Прикуриватель (розетка) в Renault Vel Satis его питание осуществляется от предохранителя F24 в блоке предохранителей на приборной панели.
Блок предохранителей на приборной панели
| Номер | Ампер [A] | описание |
| F1 | 20 | Светофор |
| F2 | 10 | Блок питания ЦЭКБС в салоне; Кардридер; Электрический стояночный тормоз. |
| F3 | 10 | синтезатор речи; Компьютер с газоразрядной лампочкой; Панель инструментов; Нагревательные форсунки; Колесо регулировки фар; Автоматическое управление ограничителем скорость. |
| F4 | 20 | фонари заднего хода; Отопление и вентиляция; Помощь при парковке; Сигнализация + сигнал питания после включения; выключатель освещения; Датчик дождя; Реле обогрева лобового стекла; Компрессор кондиционера; Сигнал электродвигателя стеклоочистителя; Зеркало заднего вида с автоматическим затемнением. |
| F5 | 15 | Временное внутреннее освещение; Компьютер ремня безопасности, |
| F6 | 20 | Стоп-сигналы; рычаг стеклоочистителя; Диагностический разъем; Дисплей датчика давления в шинах; Контрольная лампочка блокировки от детей; Контрольная лампа заднего электрозамка; Электрический переключатель освещения стеклоподъемников; Переключатель круиз-контроля. |
| F7 | 15 | Левый ближний свет; Компьютер с газоразрядной лампой; Мотор регулировки светового луча. |
| F8 | 15 | Правые лампы |
| F9 | 15 | Сигнальные лампы и индикаторы |
| F10 | 10 | Система связи; Радио; Реле сиденья; Компьютер с памятью сиденья. |
| F11 | 30 | синтезатор речи; Панель инструментов; Передние противотуманные фары; Электрический замок багажника; Кондиционер. |
| F12 | 5 | Преднатяжители подушек безопасности |
| F13 | 5 | компьютер АБС; Электронное распределение тормозов. |
| F14 | 15 | Корно |
| F15 | 30 | Электростекло со стороны водителя; Электрические наружные зеркала; Модуль мультиплексирования электрических стеклоподъемников. |
| F 16 | 30 | Электролобовое стекло со стороны пассажира; Электростеклоподъемник Multiplex. |
| F17 | 10 | Задние противотуманные фары |
| F18 | 10 | Наружные зеркала с подогревом |
| F19 | 15 | Правый ближний свет |
| F20 | 7.5 | Левые габаритные фонари; Мягкое освещение и места для хранения вещей; Подсветка номерного знака; Подсветка заднего прикуривателя и пепельницы; Измените освещение, кроме двери и аварийное освещение; Сигнальная лампа стояночного тормоза. |
| F21 | 30 | Задний стеклоочиститель |
| F22 | 30 | Центральный замок |
| F23 | 15 | Задний прикуриватель; Телефон; |
| F24 | 15 | легче |
| F25 | 10 | Блокировка рулевого управления; Реле обогрева заднего стекла. |

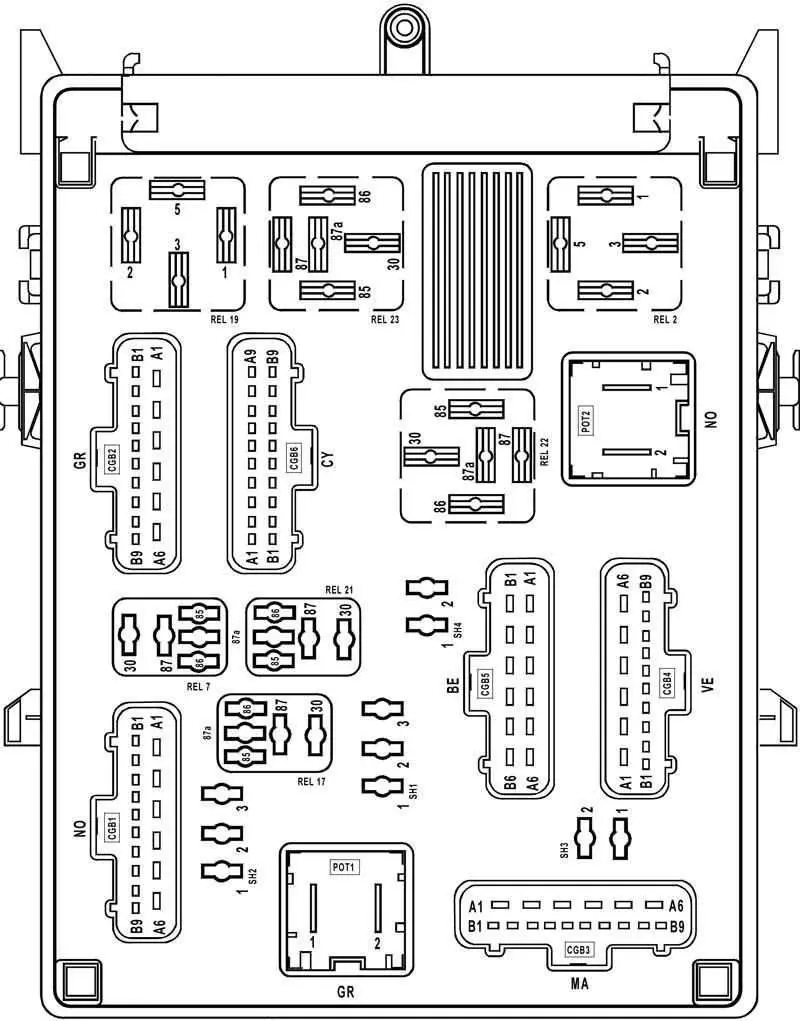

Реле
| Номер | описание |
| РЕЛЕ | |
| РЕЛ 2 | Обогрев заднего стекла |
| РЕЛ 7 | Передние противотуманные фары |
| РЕЛ 9 | Дворники |
| РЕЛ 10 | Дворники |
| РЕЛ 11 | Задний дворник с фонарями заднего хода |
| РЕЛ 12 | Центральный замок |
| РЕЛ 13 | Центральный замок |
| РЕЛ 18 | Временное внутреннее освещение |
| РЕЛ 19 | Блок питания для аксессуаров |
| РЕЛ 21 | Стартовый блок |
| РЕЛ 22 | Компьютер/+ после включения |
| РЕЛ 23 | Аксессуары, радиоприемники Задние электростеклоподъемники, |
| принимать чью-либо сторону | |
| SH 1 | Задние электрические стеклоподъемники |
| SH 2 | Электрические передние стеклоподъемники |
| SH 3 | Дневные ходовые огни (ближний свет) |
| SH 4 | Дневные ходовые огни (габаритные огни) |
Центральная консоль
Предохранитель потребителя находится в центральной консоли под крышкой подлокотника.
| Номер | Ампер [A] | описание |
| F50 | 20 | Предохранитель отключения потребления: Диагностический разъем; Радио; Регулятор кондиционера; Компьютер с памятью сиденья; Часы/наружная температура/радио дисплей; Навигационные компьютеры; Компьютер давления в шинах; Центральный узел связи; Разъем сигнализации; Память о стуле. |
Над коробкой ЦЭКБС
Этот блок предохранителей расположен в салоне над блоком салона со стороны водителя.
| Номер | Ампер [A] | описание |
| F26 | 30 | Розетка для каравана |
| F27 | 30 | Люк |
| F28 | 30 | Задний левый электростеклоподъемник |
| F29 | 30 | Задний правый электростеклоподъемник |
| F30 | 5 | Датчик угла поворота рулевого колеса |
| F31 | – | – |
| Реле | ||
| R19 | Электрическое окно | |
Бардачок
Этот блок предохранителей расположен в салоне автомобиля, за бардачком.
| Номер | Ампер [A] | описание |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Электроснабжение на водительском сиденье |
| F35 | 20 | Подогрев водительского и пассажирского сидений |
| F36 | 20 | Электропривод водительского сиденья |
| F37 | 20 | Электро пассажирское сиденье |
| Реле | ||
| R3 | Блок питания сиденья | |
| R4 | Мониторинг дневного света | |
| R5 | Код дневных ходовых огней | |
| R6 | помпа лавафари | |
| R7 | Стоп-сигналы выключены | |

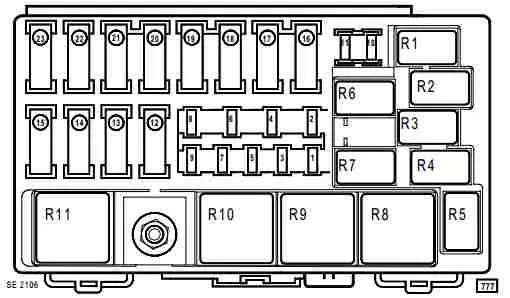

Блок предохранителей в моторном отсеке
| Нет | Усилитель [Лос-Анджелес] | описание |
| FM1 | 7.5 | Автоматическая коробка передач |
| FM2 | 10 | Дополнительный отопитель; Реле управления отопителем дизеля. |
| FM3 | 30 | Реле впрыска |
| FM4 | 5 | ДПО: Автоматическая коробка передач |
| 15 | СУ1: Автоматическая коробка передач | |
| FM5 | 30 | Дополнительный обогреватель; Реле подогревателя дизельного топлива. |
| FM6 | 10 | ЭБУ впрыска; Дизельный электромагнитный клапан; Масляный нагреватель. |
| FM7 | – | – |
| FM8 | – | – |
| FM9 | 20 | Низкоскоростной вентилятор; Муфта кондиционера и привод регулировки скорости. |
| FM 10 | 30 | Компьютер АБС/ESP |
| FM11 | 30 | Многофункциональный звуковой сигнал |
| FM12 | 70 | Подогрев дизельного топлива |
| FM13 | 70 | Отопитель через реле R11 |
| FM14 | 70 | Нагреватель через реле R1 и нагреватель через реле R5 |
| FM15 | 60 | Высокоскоростной и низкоскоростной вентилятор с кондиционером |
| FM16 | 40 | Лавафари; Противообледенительная эстафета. |
| FM17 | 40 | Компьютер ABS/ESP и пылесос ABS. |
| FM18 | 70 | Номер пассажирского салона. 1 |
| FM19 | 70 | Пассажирский салон |
| FM20 | 60 | Номер пассажирского салона. 3 |
| FM21 | 60 | Отсоедините приемник предохранителя питания салона № 2. XNUMX |
| FM22 | 80 | Размораживание лобового стекла |
| FM23 | 60 | Электрический дворник и стояночный тормоз. |
| Реле | ||
| R1 | F4R – G9T – P9X: Дополнительный отопитель 1 | |
| R2 | F4R – G9T: Низкоскоростной вентилятор с обогревом V4Y – P9X: Вентилятор с кондиционером | |
| R3 | – | |
| R4 | – | |
| R5 | F4R – G9T – P9X: Дополнительный обогреватель 3 | |
| R6 | F4R – G9T: Помпа ди бензина В4Й: Иньезионе | |
| R7 | F4R – G9T – P9X: Дизельный обогреватель В4Й: Безопасность шагового двигателя. | |
| R8 | Инжекторный блок | |
| R9 | F4R – G9T: Низкоскоростной вентилятор в сборе с кондиционером V4Y – P9X: вентилятор в сборе с кондиционером | |
| R10 | Вентилятор с кондиционером | |
| R11 | F4R – G9T – P9X: Дополнительный отопитель 2. | |
