Renault Scenic (1996-2003) — Блок предохранителей
Содержание
Renault Scenic (1996-2003) — Схема блока предохранителей
Год производства: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Предохранитель прикуривателя (электророзетка) в Renault Scenic 1996-2003 гг. Предохранитель F30 расположен в блоке предохранителей панели приборов.
Блок предохранителей на приборной панели
| Нет. | Ампер [A] | описание |
| F1 | 25 | Задний левый электростеклоподъемник |
| F2 | 5 | Выключатель центрального замка дверей (Мексика) |
| F3 | 25 | Правое зеркало заднего вида с электроприводом |
| F4 | 15 | Электрический стеклоочиститель (только версия 4×4) |
| F5 | 7.5 | Электрообогрев зеркал заднего вида |
| F6 | 15 | Удаление пользователя; Электрические зеркала заднего вида; Часы; Радио; Экран радио; навигационное средство; Автоматическое управление отоплением и вентиляцией; Датчик давления в шинах; Электрическая антенна (Е64). |
| F7 | 15 | Корно |
| F8 | 5 | Компьютер впрыска; Реле вентилятора в сборе; Диагностический разъем; Компьютер автоматической коробки передач; Приборная доска. |
| F9 | 5 | Задний противотуманный фонарь |
| F10 | 15 | Передние противотуманные фары |
| F11 | 7.5 | Левые габаритные огни |
| F12 | 10 | Омыватели фар |
| F13 | 7.5 | Правые боковые фонари |
| F14 | – | Не используется |
| F15 | – | Не используется |
| F16 | 5 | Компьютер АБС |
| F17 | 25 | Электрический подъемник пассажирского окна |
| F18 | 15 | Стоп-сигналы; Дневной свет; Диагностический разъем; Приборная доска; Подсветка приборной панели автошколы; + реле после включения; Автоматическое силовое реле обменный курс/экономика Удерживающий ремень и открывающиеся компоненты; Реле обогрева лобового стекла. |
| F19 | 15 | ТРИ; фонари заднего хода; Датчик давления в шинах; Электрокомпьютер капота (Е64). |
| F20 | – | Не используется |
| F21 | – | Не используется |
| F22 | 10 | Светофор слева |
| F23 | – | Не используется |
| F24 | 10 | Светофоры справа |
| F25 | 20 | Люк на крыше; Автоматическое управление отоплением и вентиляцией. |
| F26 | 10 | Розетка питания (2 розетки 4х4) |
| F27 | 15 | Сиденья с подогревом |
| F28 | 20 | Система отопления и вентиляции пассажирские салоны. |
| F29 | 10 | Ближний свет левый |
| F30 | 15 | Сторожить; Более легкий; Функция дневного света; Радио; Экран радио; Навигационный помощник. |
| F31 | 10 | Светофор справа |
| F32 | 20 | Вентилятор охлаждения двигателя (Меркосур, Южная Америка) |
| F33 | – | Не используется |
| F | 15 | Индикаторы; Аварийное освещение. |
| FB | 5 | Питание блока управления пассажирский салон. |
| FC | 20 | Централизованная система запирания дверей. |
| FD | 20 | Дворники |
| FE | 25 | Регуляторы окон для электропроводок с кнопкой (из комплектации 2). |
| FF | 30 | Зеркала заднего вида с антизапотевателем |

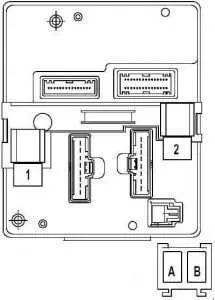

Блок реле в салоне
ЧИТАЙТЕ Renault Grand Scenic (2004-2009) – Блок предохранителей
| Нет. | описание |
| 1 | Реле + после включения (люк и подогрев сидений) |
| 2 | Разрешение на задние электрические стеклоподъемники |
| A | Передние противотуманные фары |
| B | Манометр сжиженного нефтяного газа; Версия 4X4: Лавафари. |
| Нет. | описание |
| A | Омыватели фар |
| B | Код дневных ходовых огней |
| C | Контроль дневных ходовых огней |
| D | Дневные ходовые огни |

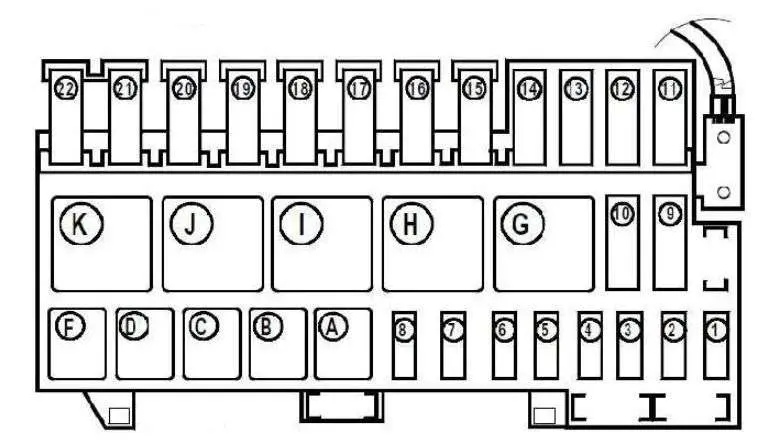

Блок предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
| F1 | 30 | Вентилятор и обогреватель камина |
| F2 | 30 | Иньезионе |
| F3 | 7.5 | Компрессор кондиционера |
| F4 | 3 | Сжиженный газ |
| F5 | 7.5 | Сжиженный газ |
| F6 | 7.5 | Компьютер автоматической коробки передач; Переключение |
| F7 | 7.5 | Безопасность инъекций; пламенный обогреватель; Компьютерная подушка безопасности, |
| F8 | 7.5 | Сжиженный газ |
| F11 | 70 | Предварительный нагрев и термопламень |
| F12 | – | Не используется |
| F13 | – | Не используется |
| F14 | 40 50 | Двухскоростной вентилятор и масляный нагреватель. |
| F15 | – | Не используется |
| F16 | 60 | Компьютер АБС |
| F17 | – | Не используется |
| F18 | 60 | Обогрев лобового стекла |
| F19 | 40 | Установка вентилятора кондиционера |
| F20 | 60 | Питание приборной панели |
| F21 | 60 | Питание приборной панели |
| F22 | 60 | Питание приборной панели |
| Реле | ||
| A | Топливный насос o Дизельный обогреватель | |
| B | Устройство блокировки инъекции | |
| C | Корректор высоты o Обогреватель нет. 1 | |
| D | Реле односкоростного вентилятора 100–180 Вт o Компрессор кондиционера | |
| F | Включение автоматической коробки передач | |
| G | Не используется | |
| H | Не используется | |
| I | Обогреватель нет. 2 | |
| J | Высокоскоростной вентилятор мощностью 340/550 Вт. | |
| K | Низкоскоростной вентилятор мощностью 340/550 Вт | |
| LED | ||
| D9 | Свет вентилятора низкой скорости Ротация через кондиционер F8Q 790. | |
| D10 | Компрессор кондиционера со свободным колесом | |
