Renault Laguna I (1994-2001) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годы.
Пассажирский салон
Эти коробки расположены в нижней левой части приборной панели.
На задней стороне корпуса будет маркировка с описанием электрической цепи и запасными предохранителями.
| 1 | 25А Централизованное запирание |
| 2 | 15А Панель приборов/подушка безопасности/преднатяжители ремней безопасности/декодер/противоугонное устройство/память сиденья водителя; |
| 3 | 25А Электродвигатели стеклоочистителей и омывателей ветрового стекла |
| 4 | 15А Указатели поворотов/сигнализация |
| 5 | 25А Реверсивное электромагнитное торможение электродвигателя стеклоочистителей |
| 6 | 10А Часы/устройства памяти электронных блоков управления и радиоприемника/электропривод зеркал заднего вида/сирена сигнализации |
| 7 | 10А Фонари заднего хода (для моделей с автоматической коробкой передач) |
| 8 | 15А Левая фара дальнего света |
| 9 | 15А Дальний свет правой фары |
| 10 | Зуммер 25А |
| 11 | Электровентилятор системы охлаждения двигателя 20А. |
| 12 | Правый габаритный свет 10А / Зуммер при не выключенном свете / Подсветка панели приборов / Регулятор освещения панели приборов / Реле переключения день/ночь / Блок управления состоянием ламп |
| 13 | 20А Электродвигатель стеклоочистителя/обогрева заднего стекла/электрический обогреватель ветрового стекла/фары заднего хода/зуммер – освещение выключено/управление обогревом |
| 14 | Подогревы сидений 20А |
| 15 | 15А Реле стоп-сигналов/круиз-контроля/выключателей указателей поворота и блока управления сигнализацией/состояния ламп |
| 16 | 15А пульт дистанционного управления левым ближним светом/диапазоном фар; |
| 17 | 15А Правая фара ближнего света |
| 18 | 5А Автоматическая коробка передач |
| 19 | 5А АБС |
| 20 | 5А адаптивный усилитель руля |
| 21 | 30А «+» за замком зажигания |
| 22 | 10А Левый задний фонарь/подсветка/индикатор состояния ламп |
| 23 | Селларе 5А |
| 24 | 30А электродвигатель люка |
| 25 | 10А Наружные зеркала с подогревом |
| 26 | 2А система впрыска |
| 27 | 15А Освещение салона и багажника/выключатель безопасности детей/противоугонная сигнализация; |
| 28 | 25А противотуманные фары |
| 29 | 25А Память водительского сиденья |
| 30 | Предохранитель радиоприемника/обогревателя/прикуривателя на 20А. |
| 31 | 10А Ретронеббия |
| 32 | 10А Контрольная лампа часов и дисплея/противоугонная система/память положения сиденья водителя |
| 33 | 15А Амортизаторы переменной жесткости |
| 34 | Пассажирское сиденье с блоком питания 40А. |
| 35 | 40А Электрический стеклоподъемник пассажирской двери |
| 36 | 40А Дверь водителя с электроприводом |
| 37 | 50А система кондиционирования |
| 38 | 40А Обогрев заднего стекла |
ЧИТАТЬ Renault Megane II (2002-2009) – блок предохранителей и реле
Вано моторе
Предохранители расположены рядом с аккумулятором с левой стороны.
Перевернутый по сравнению с фото.

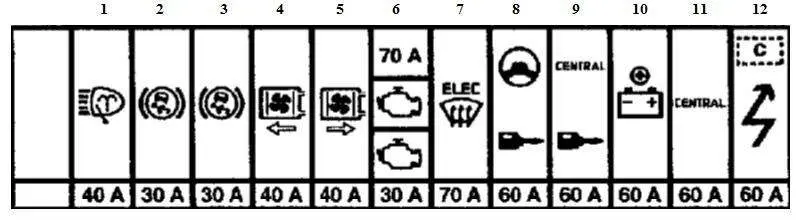

описание
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А – АБС
- 40А — Левый электровентилятор системы охлаждения двигателя
- 40А — Правый электровентилятор системы охлаждения двигателя
- 30А — Система подогрева впрыска или дизеля (70 А)
- 70А — Реле включения электрообогрева ветрового стекла
- 60А — «+» перед зажиганием с противоугонной системой
- 60А — Реле после зажигания
- 60А — аккумулятор «+», внутренний
- 60А – центральная консоль
- 60А – Отключение потребителей электроэнергии
Релейные элементы расположены отдельно.
