Renault Espace III (1997-2002) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1997, 1998, 1999, 2000, 2001, 2002.
За это отвечает 11 предохранителей в салоне прикуривателя (розетку) в Renault Пространство.

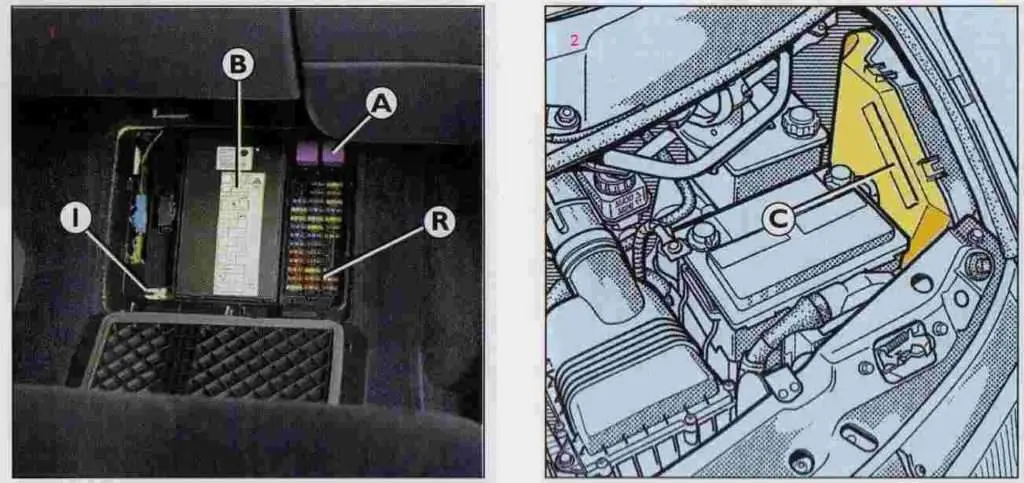

Положение
Пассажирский салон
Тип 1
описание
| FA | (15А) Запасной |
| FB | (10А) в качестве запасного |
| FC | резерв |
| F1 | (10А) Левые задние фонари |
| F2 | (10А) Передний правый; Правые задние габаритные фонари. |
| F3 | (7.5А) Наружные зеркала с подогревом |
| F6 | (25А) Сиденья с электроприводом |
| F9 | (25А) Стеклоочиститель заднего стекла |
| F10 | (15А) Управление двигателем |
| F11 | (15А) Прикуриватель |
| F12 | (25А) Стеклоочиститель |
| F13 | (7,5А) Фонари заднего хода |
| F14 | (20А) Подогрев сидений |
| F15 | (25А) Многофункциональный модуль управления; Дворники. |
| F18 | (10А) Отопление; Кондиционер; Фонари заднего хода. |
| F19 | (20А) Багажное отделение |
| F21 | (15А) Противотуманные фары |
| F22 | (10А) Задние противотуманные фары |
| F25 | (20А) Клаксон |
| F26 | (15А) Аудиосистема; Боковые зеркала с электроприводом. |
| F27 | (10А) Телефоно |
| F28 | (10А) Внутренние лампы |
| F29 | (10А) Многофункциональный модуль управления |
| F30 | (5А) Антифурто система; Активная система подвески. |
| F31 | (3A) Реле электродвигателя вентилятора системы охлаждения |
| F33 | (15А) Нагреватель; Кондиционер; Системный звук. |
| F34 | (7.5А) Дополнительное оборудование |
| F36 | (7.5А) Автоматическая коробка передач |
| F37 | (7,5 А) Антиблокировочная система тормозов (ABS) |
| F38 | (30А) Управление двигателем |
| F39 | (15А) Подушка безопасности; Противоугонная система. |
| F40 | (20А) Круиз-контроль; Стоп-сигналы; Активная система подвески. |
| F41 | (40А) Электрические стеклоподъемники – передние |
| F42 | (30А) Рожок; Выключатель. |
| F57 | (30А) Система управления подвеской |
- Реле обогрева заднего стекла
- Реле главной цепи зажигания 1
- Реле двигателя вентилятора охлаждения

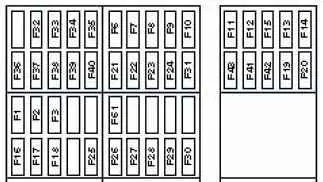

Цифровой 2
Реле
описание
| F1 | (10А) Левые задние фонари |
| F2 | (10А) Правые передние фонари; Правые задние габаритные фонари. |
| F3 | (7.5А) Наружные зеркала с подогревом |
| F6 | (25А) Сиденья с электроприводом |
| F7 | (15А) Кондиционер; Центральный замок; Иммобилайзер. |
| F8 | (15А) Сигнализация |
| F9 | (25А) Стеклоочиститель заднего стекла |
| F10 | (3А) Управление двигателем |
| F11 | (15А) Прикуриватель |
| F12 | (25А) Стеклоочиститель |
| F13 | (10А) Кондиционер, фонари заднего хода |
| F14 | (20А) Подогрев сидений |
| F15 | (25А) Стеклоочиститель |
| F 16 | (15А) Левая фара дальнего света |
| F17 | (15А) Дальний свет правой фары |
| F18 | (7,5А) Фонари заднего хода |
| F19 | (10а) Люк |
| F20 | (10a) Двухтопливная система |
| F21 | (15А) Противотуманные фары |
| F22 | (10А) Задние противотуманные фары |
| F23 | Перемычка – положение «АСС». |
| F24 | (15A) Система управления двигателем – дизельный двигатель |
| F25 | (20А) Клаксон |
| F26 | (5А) Антифурто система; Системный звук. |
| F27 | (10А) Аудиосистема; Телефон. |
| F28 | (10А) Внутренние лампы |
| F29 | (20А) Аудиосистема; Изменить подсветку. |
| F30 | (5А) Система управления подвеской |
| F31 | (3А) Нагреватель; Кондиционер. |
| F32 | (15А) Аудиосистема |
| F33 | Обогреватель; Кондиционер. |
| F34 | (5А) Приборная панель |
| F35 | (5A) Аудио компакт-диск Cambia |
| F36 | (5А) Автоматическая коробка передач |
| F37 | (7,5 А) Антиблокировочная система тормозов (ABS) |
| F38 | (30А) Управление двигателем |
| F39 | (15А) Подушка безопасности; Противоугонная система; Инструментарий. |
| F40 | (20А) Круиз-контроль; Аварийное освещение; Стоп-сигналы; Активная система подвески. |
| F41 | (30А) Электрические стеклоподъемники |
| F42 | (30А) Электрические стеклоподъемники |
| F43 | Перемычка – система управления АКПП, реле главных цепей зажигания |
| F61 | (5А) Система управления двигателем (двухтопливная система) |
- Реле климат-контроля
- Реле заднего электростеклоподъемника
- Реле обогрева заднего стекла
- Реле ретронеббия
- Внутреннее — реле заднего освещения
- Противоугонное реле
- Реле передних противотуманных фар
- Реле главной цепи зажигания 1
- Реле 2 главных цепей зажигания
- Реле стеклоочистителей прерывистого действия
- Диагностический разъем (DLC)
Вано моторе
описание
| F44 | (40А) Наружные зеркала с подогревом; Обогрев заднего стекла. |
| F45 | (60А) Блок предохранителей/реле в пространстве для ног ^ 42), реле главной цепи зажигания, многофункциональный блок управления (1999 ^) |
| F46 | (60А) Блок предохранителей/реле в пространстве для ног ^ 12, F29) |
| F47 | – |
| F48 | (50А) Отопитель и кондиционер |
| F49 | (30А) Управление двигателем |
| F50 | (70А) Реле фар — дальний свет, реле фар — ближний свет, омыватель фар |
| F51 | (60А) Антиблокировочная система тормозов (АБС) |
| F53 | (60А) Разъем для зарядки |
| F54 | (40A) Реле 1 электродвигателя вентилятора охлаждения |
| F55 | (40A) Реле 2 электродвигателя вентилятора охлаждения |
| F56 | – |
| F57 | – |
| F58 | (15А) Левая фара дальнего света |
| F59 | (15А) Дальний свет правой фары |
Тип 1
- Реле дальнего света
- Реле ближнего света
- Реле двигателя вентилятора отопителя
- –
- Реле стартера
- –
- Реле катушки зажигания
- Реле управления двигателем
- Реле датчика кислорода
- Реле топливного насоса
Цифровой 2
- Реле топливного насоса
- Реле топливного насоса
- Реле стартера
- Реле ближнего света для езды в дневное время
- Реле вентилятора отопления
- Реле включения 2-скоростного вентилятора охлаждения двигателя
- Реле вентилятора охлаждения двигателя
- Реле защиты от перегрева двигателя
- Реле вентилятора охлаждения двигателя
