Porsche Cayenne 9Y0 (2017-2021) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2017, 2018, 2019, 2020, 2021.
Камеры и усилители
- Светло-коричневый 5 А.
- Марроне 7.5А
- Красный 10 А.
- Синий 15 А.
- Желтый 20 А.
- Белый/Прозрачный 25 А.
- Зеленый 30 А.
- 35 Ампер Синий/Зеленый
- Арансио 40 А.
Блок предохранителей на приборной панели
| Номер | описание |
|---|---|
| 1 | – |
| 2 | Лоток для смартфона; Устройство считывания карт для систем взимания платы за проезд ETC. |
| 3 | – |
| 4 | – |
| 5 | USB-соединение |
| 6 | Блок управления кондиционером |
| 7 | Электрическая блокировка рулевого управления |
| 8 | – |
| 9 | Приборы |
| 10 | Сенсорный дисплей на приборной панели |
| 11 | Interruttore della Luce |
| 12 | Переключатель на рулевой колонке |
| 13 | – |
| 14 | PCM |
| 15 | Электрическая блокировка рулевого управления |
| 16 | Переключатель обогрева рулевого колеса |

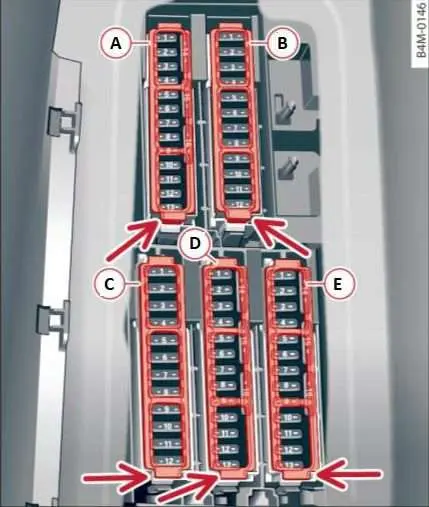

Блок предохранителей в пространстве для ног спереди слева (правый руль)

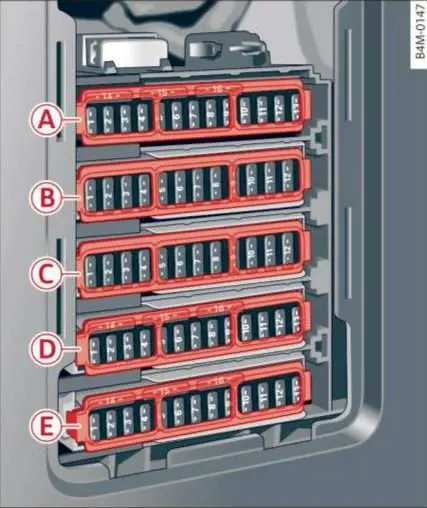

Блок предохранителей в пространстве для ног спереди слева (левосторонний руль)
| Номер | описание |
|---|---|
| Рига А | |
| 1 | – |
| 2 | Датчик воздушных масс |
| 3 | Выхлопная заслонка; Форсунки; Вход радиатора. |
| 4 | Выхлопная заслонка; Вакуумный насос; Насос горячей воды; Очистка выхлопных газов. |
| 5 | Датчик стоп-сигнала |
| 6 | Клапаны двигателя |
| 7 | датчики кислорода; Расходомер воздуха. |
| 8 | Подушки двигателя; Насос высокого давления; Регулирующий клапан высокого давления; Датчик массы воздушного потока . |
| 9 | Реле двигателя |
| 10 | Датчик давления масла; Датчик температуры масла. |
| 11 | Жалюзи радиатора, 48В |
| 12 | Клапаны двигателя |
| 13 | Вентилятор радиатора |
| 14 | Форсунки |
| 15 | Датчики кислорода |
| 16 | Помпа ди бензина |
| Рига Б | |
| 1 | Катушки зажигания |
| 2 | Клапан радиатора двигателя; Диагностика цепи зажигания. |
| 3 | – |
| 4 | – |
| 5 | Опоры двигателя |
| 6 | Двусторонний передний левый ремень безопасности с преднатяжителем |
| 7 | панель |
| 8 | Реверсивный преднатяжитель переднего правого ремня безопасности |
| 9 | Передний вентилятор отопителя |
| 10 | – |
| 11 | Запуск, терморегулирование |
| 12 | Полный привод |
| Рига С. | |
| 1 | Обогрев передних сидений |
| 2 | Блок управления левой передней дверью |
| 3 | Преса Электрика |
| 4 | Кровельная система |
| 5 | Электроника левой фары |
| 6 | Блок управления левой задней дверью |
| 7 | Дворники |
| 8 | Блок управления задней правой дверью |
| 9 | Электроника правой фары |
| 10 | Система омывателя фар и ветрового стекла |
| 11 | Блок управления кондиционером |
| 12 | сцепление |
| Рига Д | |
| 1 | Вентиляция сидений; Подогрев сидений; Зеркало заднего вида; Панель управления кондиционером сзади; Датчик давления кондиционера. |
| 2 | Блок управления воротами |
| 3 | Звуковой актуатор |
| 4 | Клапан обогрева коробки передач |
| 5 | Аксенсионе дель моторе |
| 6 | – |
| 7 | Педаль акселератора активна |
| 8 | Помощник ночного видения; ионизатор; Открытие ворот гаража. |
| 9 | Адаптивный круиз-контроль (ACC) |
| 10 | Полноприводный автомобиль; Блокировка дифференциала. |
| 11 | Камера |
| 12 | Вентиляция сиденья |
| 13 | Точки отключения кресла |
| 14 | – |
| 15 | Электроника правой фары |
| 16 | Электроника левой фары |
| Е ряд. | |
| 1 | сигнал тревоги |
| 2 | Блок управления двигателем |
| 3 | – |
| 4 | Механизм переключения |
| 5 | Корно |
| 6 | Выключатель стояночного тормоза |
| 7 | Блок управления воротами |
| 8 | Подвесная консоль |
| 9 | – |
| 10 | Блок управления подушками безопасности |
| 11 | Централина ПСМ |
| 12 | Диагностический разъем; Датчик света и дождя. |
| 13 | Кондиционер |
| 14 | Блок управления передней правой двери |
| 15 | Компрессор кондиционера |
| 16 | Система торможения |

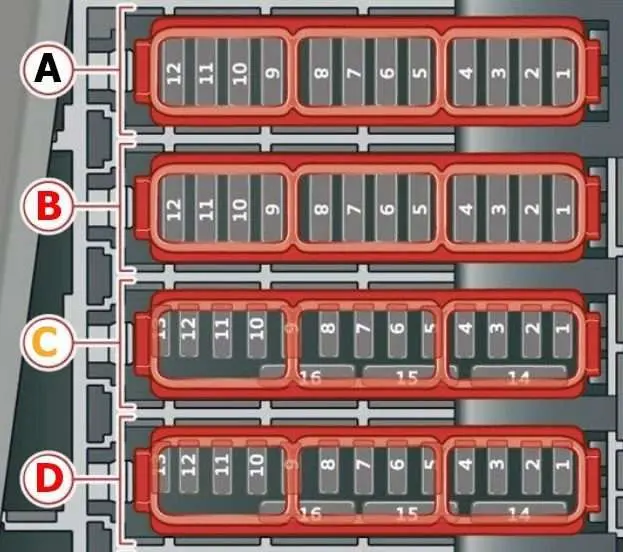

Блок предохранителей в багажнике
| Номер | описание |
|---|---|
| Рига А | |
| 1 | Гестионе термика |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | Пневматическая подвеска |
| 6 | Блок управления коробкой передач |
| 7 | Задняя рольставня; Удобный доступ; |
| 8 | Подогрев сидений (не относится к автомобилям E-Hybrid) |
| 9 | – |
| 10 | Буксировочный крюк (левый фонарь) |
| 11 | Блок управления задней дверью |
| 12 | Регулятор заднего вентилятора |
| Рига Б | |
| 1 | Левый задний фонарь |
| 2 | – |
| 3 | Задний спойлер |
| 4 | Задняя панель климат-контроля |
| 5 | Буксирный крюк (правый фонарь) |
| 6 | Фаркоп (роторный двигатель) |
| 7 | прицепное устройство |
| 8 | – |
| 9 | Буксирный крюк (гнездо) |
| 10 | Блокировка дифференциала |
| 11 | Регулировка сиденья |
| 12 | – |
| Рига С. | |
| 1 | Блок управления системами помощи |
| 2 | Лоток для смартфона |
| 3 | – |
| 4 | Ассистент смены полосы движения |
| 5 | – |
| 6 | Система контроля давления в шинах |
| 7 | Блок управления системами помощи |
| 8 | Радиоприемник стояночного отопителя |
| 9 | – |
| 10 | – |
| 11 | Антенна на крыше |
| 12 | Устройство открывания гаражных ворот |
| 13 | Космический вид |
| 14 | Правый задний фонарь |
| 15 | – |
| 16 | сабвуфер |
| Рига Д | |
| 1 | ПДКК |
| 2 | Высоковольтная батарея |
| 3 | Водяной насос аккумуляторной батареи высокого напряжения |
| 4 | Электродвигатель |
| 5 | Система торможения |
| 6 | – |
| 7 | Стартер 12 В |
| 8 | Компрессор кондиционера |
| 9 | Система была 48 |
| 10 | Высоковольтная батарея |
| 11 | Caricabatterie |
| 12 | – |
| 13 | – |
| 14 | Гестионе термика |
| 15 | – |
| 16 | – |
