Peugeot Expert VU (2016-2019…) — Блок предохранителей
Peugeot Expert VU (2016-2019…) — Схема блока предохранителей
Год производства: 2016, 2017, 2018, 2019.
Предохранители прикуривателя (розетка) в Peugeot Expert VU/Traveler это предохранители F7 (Eco) или F17 (Full) (розетка для аксессуаров на 12 В сзади) и F32 (Eco) или F33 (Full) (розетка для аксессуаров на 12 В спереди) в блоке предохранителей на панели приборов.
Блок предохранителей панели приборов
Расположение блока предохранителей
Автомобили с рулевым колесом слева: Блок предохранителей расположен в нижней части панели приборов (слева).Снимите крышку, потянув ее вверх слева, а затем вправо.
Автомобили с рулевым колесом с правой стороны: Он расположен с левой стороны бардачка.

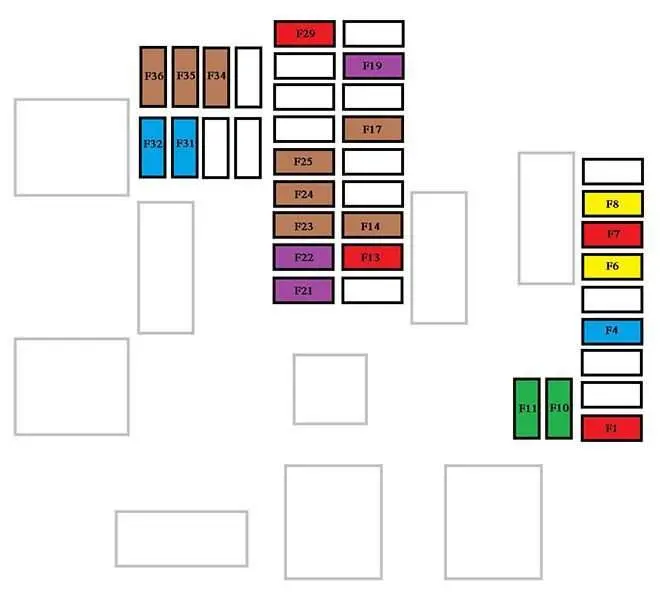

Схема блока предохранителей (Версия 1 (Эко))
Назначение предохранителей в блоке предохранителей панели приборов Версия 1 (Эко)
| Нет. | Ампер [A] | описание |
|---|---|---|
| F1 | 10 | Электроусилитель руля; Переключатель сцепления. |
| F4 | 15 | Корно |
| F5 | 20 | Насос омывателя передней и задней части. |
| F6 | 20 | Насос омывателя передней и задней части. |
| F7 | 10 | Задняя розетка для аксессуаров на 12 В. |
| F8 | 20 | Одинарные или двойные задние дворники. |
| F10 / F11 | 30 | Передние и задние, внешние и внутренние замки. |
| F13 | 10 | Передний климат-контроль; Радиоуправление; Коробка передач; Атака в лоб. |
| F14 | 5 | Экстренные вызовы и помощь. |
| F17 | 5 | Панель приборов. |
| F19 | 3 | Органы управления на руле. |
| F21 | 3 | Система входа и активации без ключа и замка зажигания. |
| F22 | 3 | Датчик дождя и солнца; Многофункциональная камера обнаружения. |
| F23 | 5 | Ремни безопасности без пряжек и незакрепленной сетки. |
| F24 | 5 | Сенсорный экран, камера заднего вида и датчики парковки. |
| F25 | 5 | воздушная подушка. |
| F29 | 20 | Системный звук; Сенсорный экран; CD-плеер; Навигация. |
| F31 | 15 | Аудиосистема (аккумулятор+). |
| F32 | 15 | Передняя розетка для аксессуаров на 12 В. |
| F34 | 5 | Система контроля слепых зон; Электроуправление боковыми зеркалами. |
| F35 | 5 | Моющие форсунки с подогревом; Регулировка высоты фар. |
| F36 | 5 | Зарядные устройства для фонариков; Задний фонарь на крыше. |

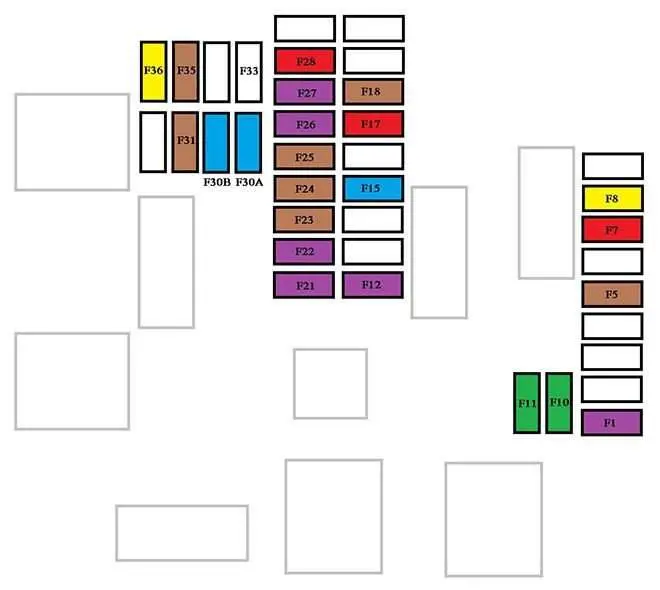

Схема блока предохранителей (Версия 2 (Полная))
Назначение предохранителей в блоке предохранителей комбинации приборов Версия 2 (полная)
ЧИТАЙТЕ Peugeot 206 (1999-2002) – блок предохранителей и реле
| Нет. | Ампер [A] | описание |
|---|---|---|
| F1 | 3 | Система входа и активации без ключа и замка зажигания. |
| F5 | 5 | Сенсорный экран; Камера заднего вида; Датчики парковки. |
| F7 | 10 | Задний климат-контроль; Hi-Fi усилитель. |
| F8 | 20 | Одинарный или двойной задний дворник. |
| F10 / F11 | 30 | Передние и задние, внешние и внутренние замки. |
| F12 | 3 | Внимание. |
| F17 | 10 | Задняя розетка для аксессуаров на 12 В. |
| F18 | 5 | Экстренные вызовы и помощь. |
| F21 | 3 | Зарядные устройства для фонариков; Задний фонарь на крыше. |
| F22 | 3 | Подсветка перчаточного ящика; Задние фонари на крыше. |
| F23 | 5 | Система контроля слепых зон; Электроуправление боковыми зеркалами. |
| F24 | 5 | Органы управления на руле. |
| F25 | 5 | Регулировка высоты дальнего света. |
| F26 | 3 | Ремни безопасности не пристегнуты или отстегнуты (экран). |
| F27 | 3 | Датчик дождя и солнца; Многофункциональная камера обнаружения. |
| F28 | 10 | Передний климат-контроль; Радиоуправление; Коробка передач; Монтаж вверх ногами. |
| F30A или Б | 15 | Аудиосистема (аккумулятор+). |
| F31 | 5 | воздушная подушка. |
| F33 | 15 | Передняя розетка для аксессуаров на 12 В. |
| F35 | 5 | Панель приборов. |
| F36 | 20 | Системный звук; Сенсорный экран; CD-плеер; Навигация. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке, рядом с аккумуляторной батареей.
Для доступа отпустите две защелки A и снимите крышку.
Назначение предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
|---|---|---|
| F12 | 5 | Моющие форсунки с подогревом. |
| F14 | 25 | Насос омывателя передней и задней части. |
| F15 | 5 | Передний радар и экстренное торможение; Электроусилитель руля. |
| F17 | 10 | Встроенный системный интерфейс. |
| F19 | 30 | Мотор переднего дворника. |
| F20 | 15 | Насос омывателя передней и задней части. |
| F21 | 20 | Помпезная лава. |
| F22 | 15 | Корно |
| F23 | 15 | Светофор справа. |
| F24 | 15 | Светофор слева. |
