Peugeot Expert (2004 г.) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2004 г.
Прикуриватель (розетка) в Peugeot Expert (2004 г.) его питание осуществляется от предохранителя 23 в блоке предохранителей на приборной панели.
Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
| 1 | 20 | Помпа ди бензина |
| 2 | 10 | Правый ближний свет |
| 3 | 10 | Левый ближний свет |
| 4 | – | Не используется |
| 5 | – | принимать чью-либо сторону |
| 6 | 10 | Иммобилайзер двигателя |
| 7 | 10 | Датчик катализатора |
| 8 | 20 | Прицепное устройство |
| 9 | 25 | Вентилятор мощностью 1-120 Вт. |
| 30 | Вентилятор мощностью 1-180 Вт. | |
| 10 | 15 | Противотуманные огни |
| 11 | – | Не используется |
| 12 | 10 | Левый дальний свет |
| 13 | 10 | Правый дальний свет |
| MF1 | 70 | Реле управления двигателем |
| MF2 | 70 | блок управления АБС; Выключатель. |
| MF3 | 30 | Вентилятор; Кондиционер. |
| MF4 | 30 | Вентилятор в сборе |

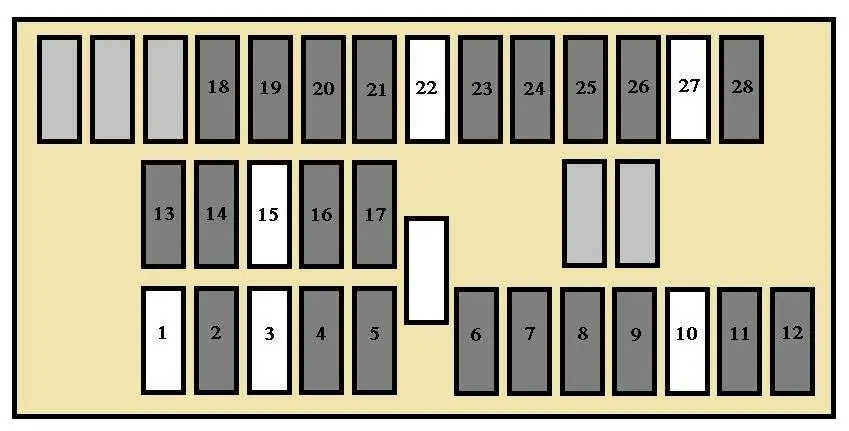

Блок предохранителей в приборной панели
| Номер | Ампер [A] | описание |
| 1 | – | Не используется |
| 2 | 10 | Диагностический разъем; блок управления АБС; фонари заднего хода; Зеркала с подогревом. |
| 3 | – | Не используется |
| 4 | 5 | Панель инструментов; Звуковой сигнал превышения скорости; Датчик скорости; Датчик наличия воды в дизельном фильтре. |
| 5 | 15 | Автоматическое регулирование скорости; переключатель тормоза; Переключатель сцепления; Стоп-сигналы. |
| 6 | 5 | Внутреннее освещение; Панель инструментов; Аудиооборудование. |
| 7 | тридцать | Обогрев заднего стекла |
| 8 | тридцать | Блок защиты салона |
| 9 | 5 | Блок защиты салона |
| 10 | – | Не используется |
| 11 | 5 | Реле вентилятора в сборе; Реле компрессора. |
| 12 | 10 | Электрические стеклоподъемники; Реле вентилятора; Переключатель обогрева заднего стекла; Кондиционер; реле давления. |
| 13 | 15 | Люси ди Эмергенца |
| 14 | тридцать | Электрические окна |
| 15 | – | Не используется |
| 16 | – | Не используется |
| 17 | 20 | Корно |
| 18 | 20 | Люси ретронеббия |
| 19 | 5 | Автоматическое регулирование скорости; Зуммер включен; Подсветка приборной панели; Аудиооборудование; Переключатель обогрева заднего стекла; Аварийный выключатель освещения; Панель управления кондиционером. |
| 20 | 5 | Переключатель регулировки высоты фар; Передние габаритные огни спереди слева и справа. |
| 21 | 5 | Задние фонари левый и правый; Подсветка номерного знака. |
| 22 | – | Не используется |
| 23 | 20 | легче |
| 24 | 10 | Аудио оборудование |
| 25 | 10 | Зуммер включится; Электрические зеркала; Указатели поворотов. |
| 26 | тридцать | часы дворника; Дворники; Стиральная машина и насос омывателя. |
| 27 | – | Не используется |
| 28 | 5 | Панель инструментов; Реле электростеклоподъемников. |
