Peugeot 807 (2010-2014) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2010, 2011, 2012, 2013, 2014.

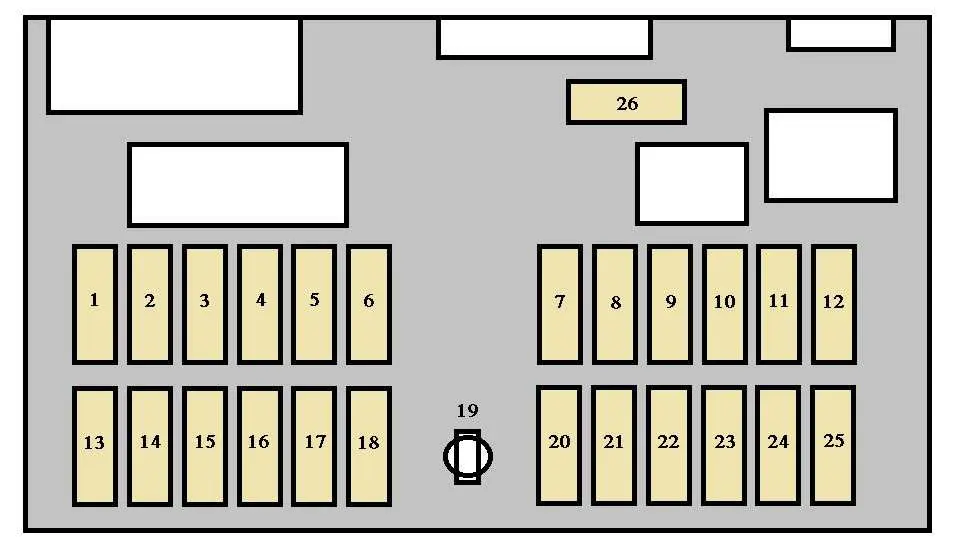

Блок предохранителей на приборной панели
Автомобили с левым рулем: предохранители находятся в нижнем бардачке (справа).
Автомобили с правосторонним управлением: расположен под приборной панелью (со стороны водителя)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель. |
| 2 | – | Не используется. |
| 3 | 5 | Блок управления подушками безопасности. |
| 4 | 10 | Датчик угла поворота рулевого колеса; Диагностический разъем; датчик ЕСП; Ручной кондиционер; Переключатель сцепления; Высота света фар; Насос сажевого фильтра; Электрохромное внутреннее зеркало. |
| 5 | тридцать | Электрические зеркала; Пассажирский электростеклоподъемник; 1 ряд крыши. |
| 6 | тридцать | Электрические передние электростеклоподъемники. |
| 7 | 5 | Приветственное освещение; освещение бардачка; любезное освещение зеркала; 2-линейная подсветка развлекательного экрана. |
| 8 | вентиляции | Многофункциональный дисплей; противоугонная сирена; Аудиооборудование; компактные чейнджеры пластинок; Аудио/телефон; Блок управления присадками к дизельному топливу; Блок управления обнаружением спущенного колеса; Блок управления модулем раздвижной двери. |
| 9 | тридцать | Более легкий. |
| 10 | 15 | Переключатель на рулевом колесе; Блок предохранителей прицепа. |
| 11 | 15 | Диагностический разъем; Выключатель; Коробка автомат (4 передачи). |
| 12 | 15 | Память водительского сиденья; Электро пассажирское сиденье; контроллер подушек безопасности; Контроллер помощи при парковке; Кнопки на раздвижных дверях; Акустическая система; Коробка автомат (6 передачи). |
| 13 | 5 | Блок предохранителей двигателя; Блок предохранителей прицепа. |
| 14 | 15 | Датчик дождя; Автоматический кондиционер; Панель инструментов; Люки на крыше; Группа контрольных ламп одометра; Аудиотелематическое управление. |
| 15 | тридцать | Пассажирский блок. |
| 16 | тридцать | Блокировка/разблокировка доступа. |
| 17 | 40 | Обогрев заднего стекла. |

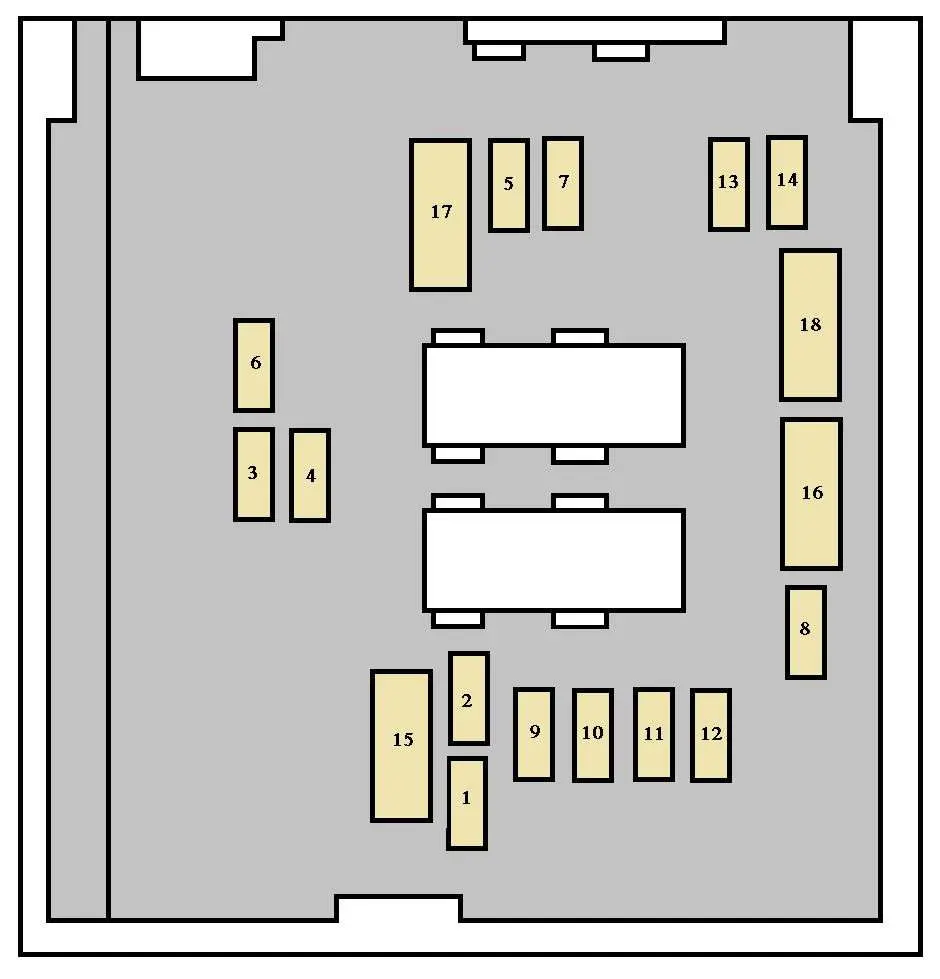

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Блок управления двигателем; Системы подачи топлива и воздуха; Установка вентиляторов. |
| 2 | 15 | Рог. |
| 3 | 10 | Насос омывателя передней и задней части. |
| 4 | вентиляции | Помпезная лава. |
| 5 | 15 | Система подачи топлива. |
| 6 | 10 | Усилитель руля; Дополнительная педаль тормоза; Блок управления автоматической коробкой передач; Датчик расхода воздуха; Автоматический корректор света с ксеноновыми лампами. |
| 7 | 10 | Тормозная система (АБС/ESP). |
| 8 | вентиляции | Контроль запуска. |
| 9 | 10 | Главный тормозной выключатель. |
| 10 | тридцать | Системы подачи топлива и воздуха; Системы контроля выбросов. |
| 11 | 40 | Передний кондиционер. |
| 12 | тридцать | Дворники. |
| 13 | 40 | Интегрированный системный интерфейс. |
| 14 | тридцать | Не используется. |
| 15 | тридцать | Блокировка от детей / разблокировка / управление блокировкой. |

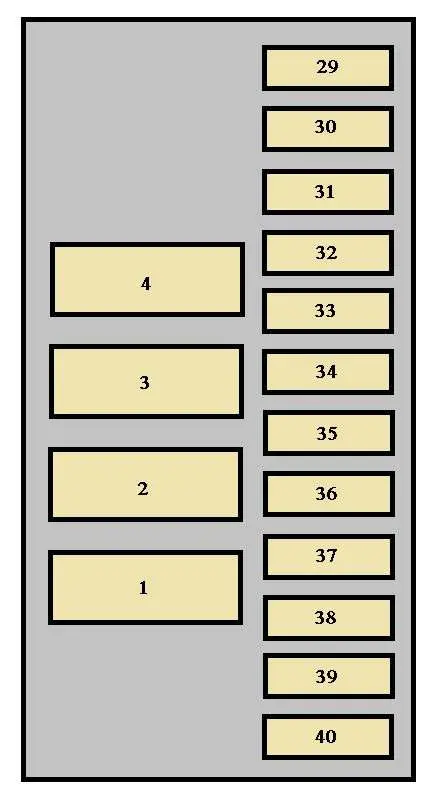

Предохранители на аккумуляторе
Предохранители расположены в аккумуляторном отсеке, расположенном под полом перед правым сиденьем.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 * | 40 | Электрическая сдвижная боковая дверь. |
| 2* | 40 | Электрическая сдвижная боковая дверь. |
| 3* | – | Не используется. |
| 4* | 40 | Блок предохранителей прицепа. |
| 31 | 5 | Главный тормозной выключатель. |
| 32 | 25 | Запоминание положения водителя. |
| 33 | 25 | Место для хранения пассажирского сиденья. |
| 34 | вентиляции | Люк в крыше 3-й ряд. |
| 35 | вентиляции | Люк в крыше 2-й ряд. |
| 36 | 10 | Подогрев пассажирского сиденья. |
| 37 | 10 | Водительское сиденье с подогревом. |
| 38 | 15 | Не используется. |
| 39 | вентиляции | Аксессуары 12 В, ряд 3. |
| 40 | вентиляции | Аксессуары 12 В, ряд 2. |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться в дилерском центре Peugeot. |
