Peugeot 807 (2007-2009) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2007, 2008, 2009.

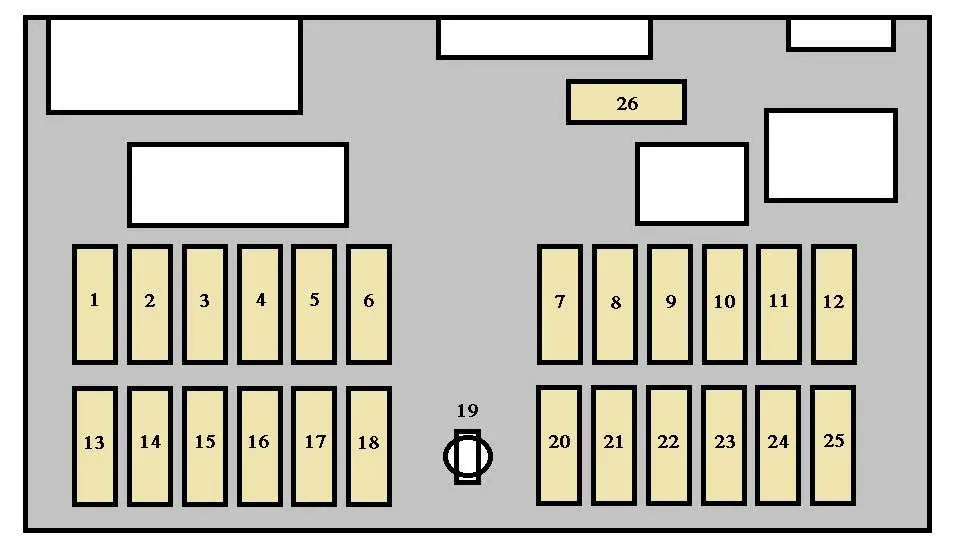

Блок предохранителей на приборной панели

Автомобили с левым рулем: предохранители находятся в нижнем бардачке (справа).

Автомобили с правосторонним управлением: расположен под приборной панелью (со стороны водителя)

Номер	Ампер [A]	описание
1	15	Задний стеклоочиститель.
2	–	Не используется.
3	5	Блок управления подушками безопасности.
4	10	Датчик угла поворота рулевого колеса; Диагностический разъем; датчик ЕСП; Ручной кондиционер; Переключатель сцепления; Высота света фар; Насос сажевого фильтра; Электрохромное внутреннее зеркало
5	тридцать	Электрические зеркала; Электродвигатель стеклоподъемника.
6	тридцать	Электрические передние электростеклоподъемники; люк 1-го ряда
7	5	Легкая вежливость; Подсветка бардачка; Подсветка зеркала предоставлена.
8	вентиляции	Многофункциональный дисплей; противоугонная сирена; Аудиооборудование; компактные чейнджеры пластинок; Аудио/телефон; Блок предохранителей прицепа; Блок управления присадками к дизельному топливу; Блок управления обнаружением спущенного колеса; Блок управления модулем раздвижной двери.
9	тридцать	Более легкий.
10	15	Переключатель на рулевом колесе; Блок предохранителей прицепа.
11	15	Диагностический разъем; Выключатель; Автоматическая коробка передач.
12	15	Блок памяти водительского сиденья; Электро пассажирское сиденье; блок управления подушками безопасности; Блок управления системой помощи при парковке; Кнопки раздвижной двери
13	5	Блок предохранителей двигателя; Блок предохранителей прицепа.
14	15	Датчик дождя; Автоматический кондиционер; Панель инструментов; Люки на крыше; Группа контрольных ламп одометра; Аудиотелематическое управление.
15	тридцать	Блокировка/разблокировка.
16	–	Не используется.
17	40	Обогрев заднего стекла.

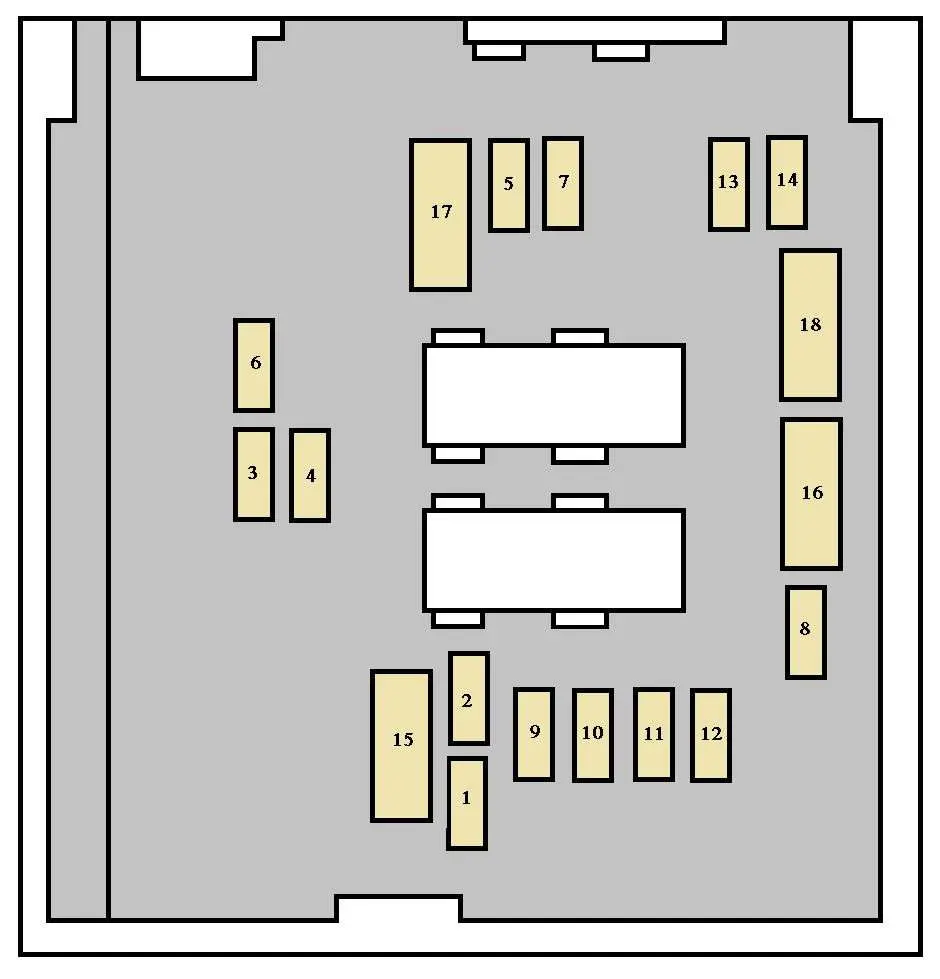

Вано моторе

Номер	Ампер [A]	описание
1	вентиляции	Блок управления двигателем; Системы подачи топлива и воздуха; Вентилятор в сборе.
2	15	Рог.
3	10	Насос омывателя передней и задней части.
4	вентиляции	Помпезная лава.
5	15	Система подачи топлива.
6	10	Усилитель руля; Дополнительная педаль тормоза; Блок управления автоматической коробкой передач.
7	10	Тормозная система (АБС/ESP).
8	вентиляции	Контроль запуска.
9	10	Блок управления двигателем.
10	тридцать	Системы подачи топлива и воздуха; Системы контроля выбросов.
11	40	Передний кондиционер.
12	тридцать	Дворники.
13	40	Интегрированный системный интерфейс.
14	тридцать	Не используется.
1 *	50	Вентиляторы кондиционера.
2*	40	Тормозная система (АБС/ESP).
3*	тридцать	Тормозная система (АБС/ESP).
4*	60	Источник питания для интегрированного системного интерфейса.
5*	70	Источник питания для интегрированного системного интерфейса.
6 *	вентиляции	Дополнительное отопление (дизель).
7 *	Не используется.
8 *	Не используется.
* Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться в дилерском центре Peugeot.

Предохранители на аккумуляторе

Предохранители расположены в аккумуляторном отсеке, расположенном под полом перед правым сиденьем.

Номер	Ампер [A]	описание
1 *	40	Электрическая сдвижная боковая дверь.
2*	40	Электрическая сдвижная боковая дверь.
3*	–	Не используется.
4*	40	Блок предохранителей прицепа.
31	5	Главный тормозной выключатель.
32	25	Запоминание положения водителя.
33	25	Место для хранения пассажирского сиденья.
34	вентиляции	Люк в крыше 3-й ряд.
35	вентиляции	Люк в крыше 2-й ряд.
36	10	Подогрев пассажирского сиденья.
37	10	Водительское сиденье с подогревом.
38	15	Дальний свет (ксеноновая лампа).
39	вентиляции	Аксессуары 12 В, ряд 3.
40	вентиляции	Аксессуары 12 В, ряд 2.
* Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться в дилерском центре Peugeot.
