Peugeot 807 (2005 г.) – блок предохранителей и реле
Применяется к автомобилям, произведенным в Аахе:
2007, 2008, 2009.

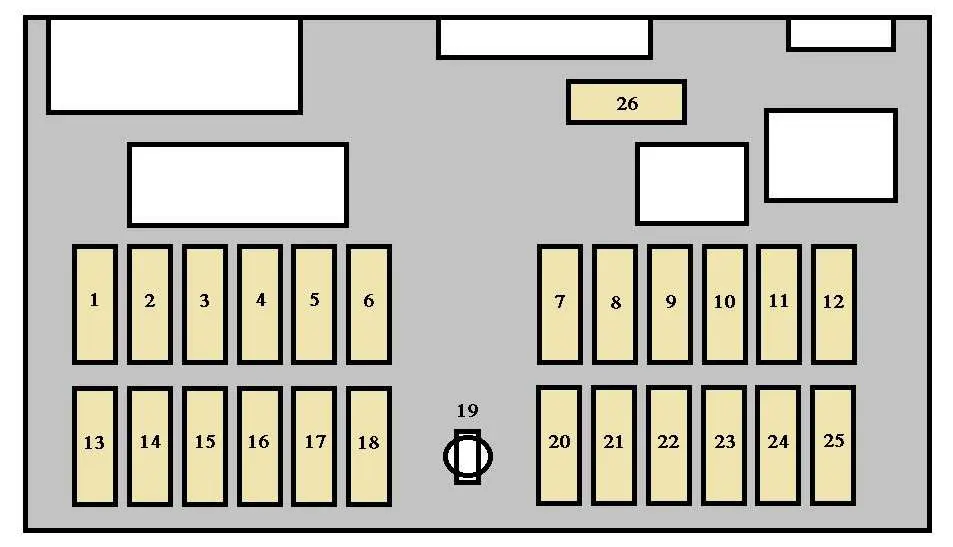

Блок предохранителей на приборной панели
Автомобили с левым рулем: предохранители находятся в нижнем бардачке (справа).
Автомобили с правосторонним управлением: расположен под приборной панелью (со стороны водителя)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Люси ретронеббия. |
| 2 | 15 А. | Задний стеклоочиститель. |
| 4 | 15 А. | Питание функций через интегрированный системный интерфейс. |
| 5 | 10 А. | Левый стоп-сигнал. |
| 7 | 20 А. | читатели карт; Более легкий; Нижнее освещение салона; Электрохромное внутреннее зеркало. |
| 9 | 30 А. | Передние электростеклоподъемники; Передний люк. |
| 10 | 20 А. | Диагностический разъем; Розетка прицепа. |
| 11 | 15 А. | Тревога; Телематика; Аудиооборудование; Многофункциональный дисплей; Органы управления на руле; Сажевый фильтр. |
| 12 | 10 А. | Правые габаритные фонари; Подсветка номерного знака; Подсветка панели кондиционера; Дополнительные фары. |
| 14 | 30 А. | Центральный замок; Тупик. |
| 15 | 30 А. | Задние окна. |
| 16 | 5 А. | Питание блока управления подушками безопасности через интегрированный системный интерфейс |
| 17 | 15 А. | Правый стоп-сигнал, третий стоп-сигнал; Стоп-сигналы прицепа. |
| 18 | 10 А. | Диагностическая розетка; Ножные переключатели тормоза и сцепления. |
| 19 | 40 А. | шунтировать ФАР. |
| 20 | 10 А. | Питание аудиооборудования через интегрированный системный интерфейс. |
| 22 | 10 А. | Фары слева; Боковые фонари прицепа. |
| 23 | 15 А. | сигнальная сирена; Блок управления автоматической коробкой передач. |
| 24 | 15 А. | Помощь при парковке сзади, работающая от интегрированного системного интерфейса. |
| 26 | 40 А. | Обогрев заднего стекла. |

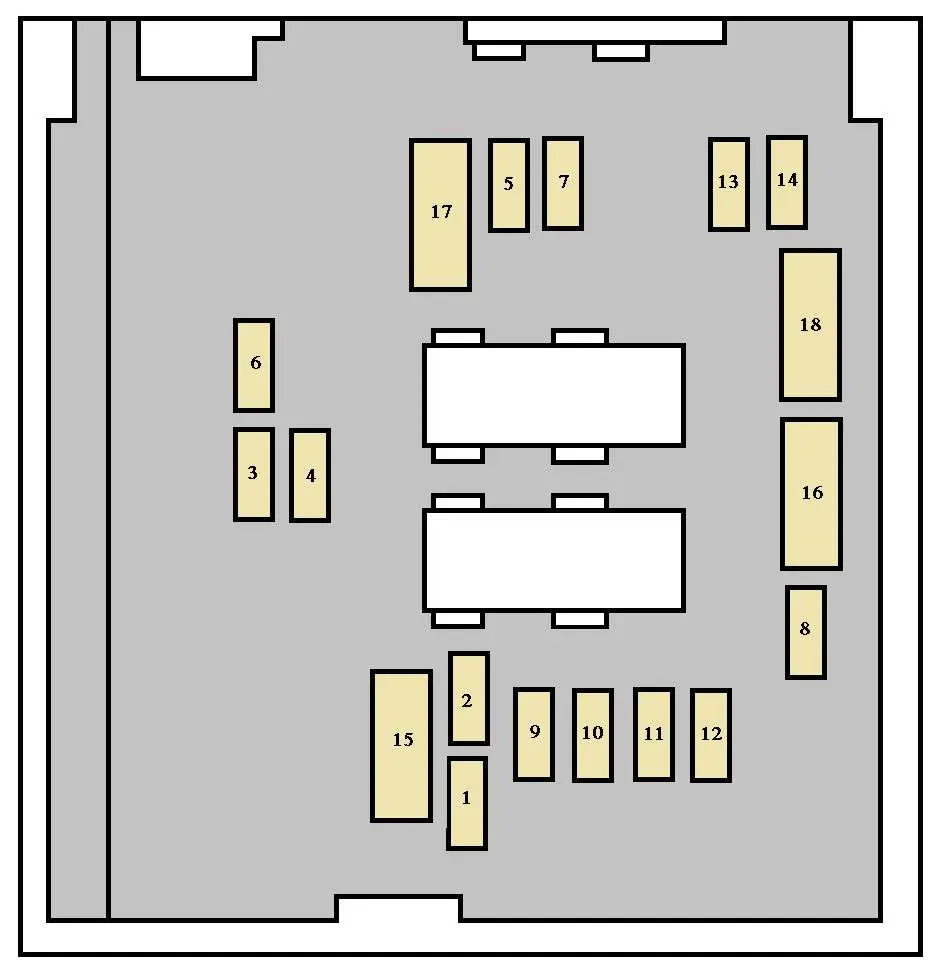

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Выключатель света заднего хода МКПП; ксеноновые фары; Реле управления вентиляторным агрегатом; Уровень охлаждающей жидкости двигателя; Маслонагреватель или установка предварительного подогрева (дизель); Датчик скорости автомобиля или датчик расхода воздуха (Дизель). |
| 2 | 15 А. | Бензонасос; Электромагнитные клапаны рециркуляции отработавших газов и регулирования давления турбонаддува (дизель). |
| 3 | 10 А. | Блок управления ABS или ESP. |
| 4 | 10 А. | Положительное напряжение на блоке предохранителей двигателя. |
| 5 | 10 А. | Неиспользованная форсунка сажевого фильтра; Блок управления сажевым фильтром. |
| 6 | 15 А. | Передние противотуманные фары. |
| 7 | 20 А. | Помпезная лава. |
| 8 | 20 А. | Питание через реле блока предохранителей двигателя; Реле управления вентиляторной установкой (Дизель); Электромагнитные клапаны для регулирования высокого давления дизеля и рециркуляции отработавших газов (дизель). |
| 9 | 15 А. | Реле ближнего света (только автомобили, не оборудованные ксеноновыми фарами); Регулятор высоты фар. |
| 10 | 15 А. | Реле ближнего света (только автомобили, не оборудованные ксеноновыми фарами). |
| 11 | 10 А. | Левый дальний свет. |
| 12 | 10 А. | Правый дальний свет. |
| 13 | 15 А. | Рог. |
| 14 | 10 А. | Насос омывателя передней и задней части. |
| 15 | 30 А. | Датчик кислорода; форсунки; Катушка зажигания; Электромагнитные клапаны цилиндров, ГРМ и рециркуляции отработавших газов (бензин) – Электромагнитный клапан ТНВД (дизель). |
| 16 | 30 А. | Не использовался ни воздушный насос (бензин). |
| 17 | 30 А. | Стеклоочиститель передний. |
| 18 | 40 А. | Дополнительные воздуходувки. |
| 1 * | 50 А. | Вентиляторный агрегат (высокоскоростной). |
| 2* | 50 А. | Блок управления ABS или блок управления ESP. |
| 3* | 30 А. | Не используется ни соленоид ESP, ни дополнительный отопитель (дизель). |
| 4* | 60 А. | Источник питания интерфейса встроенной системы 1. |
| 5* | 70 А. | Источник питания интерфейса встроенной системы 2. |
| 6 * | 30 А. | Вентилятор в сборе (малая скорость). |
| 7 * | 40 А. | Электронный иммобилайзер. |
| 8 * | 50 А. | Вентиляторы кондиционера. |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться в дилерском центре Peugeot. |

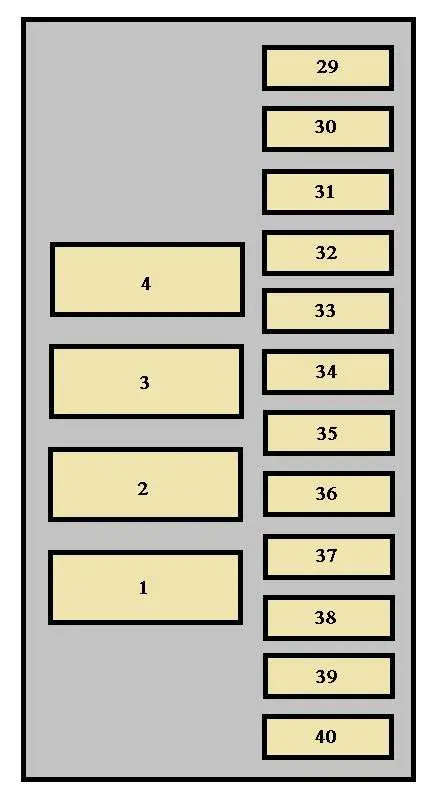

Предохранители на аккумуляторе
Предохранители расположены в аккумуляторном отсеке, расположенном под полом перед правым сиденьем.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 * | 40 А. | Сдвижная боковая дверь с электроприводом, правая. |
| 2* | 40 А. | Сдвижная боковая дверь с электроприводом, левая. |
| 3* | 30 А. | Не используется. |
| 4* | 30 А. | Не используется ни дополнительное отопление (дизель). |
| 29 | – | Не используется. |
| 30 | 10 А. | Правый ближний свет (только автомобили, не оборудованные ксеноновыми фарами). |
| 31 | 10 А. | Левый ближний свет (только автомобили, не оборудованные ксеноновыми фарами). |
| 32 | 25 А. | Электропривод водительского сиденья. |
| 33 | 25 А. | Электро пассажирское сиденье. |
| 34 | 20 А. | Третий ряд крыши. |
| 35 | 20 А. | Люк второго ряда. |
| 36 | 10 А. | Подогрев пассажирского сиденья. |
| 37 | 10 А. | Водительское сиденье с подогревом. |
| 38 | 15 А. | Электрический замок для безопасности детей. |
| 39 | 20 А. | Розетка для аксессуаров третьего ряда 12 В. |
| 40 | 20 А. | Розетка для аксессуаров 12 В второго ряда. |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться в дилерском центре Peugeot. |
