Peugeot 5008 (2014-2016) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2014, 2015, 2016.
Для прикуривателя (розетки) в Peugeot 5008 В блоке предохранителей электрощитка есть предохранитель F9 (передняя розетка 12В, розетка прикуривателя, задняя розетка 12В) и F31 (розетка стартера 12В).

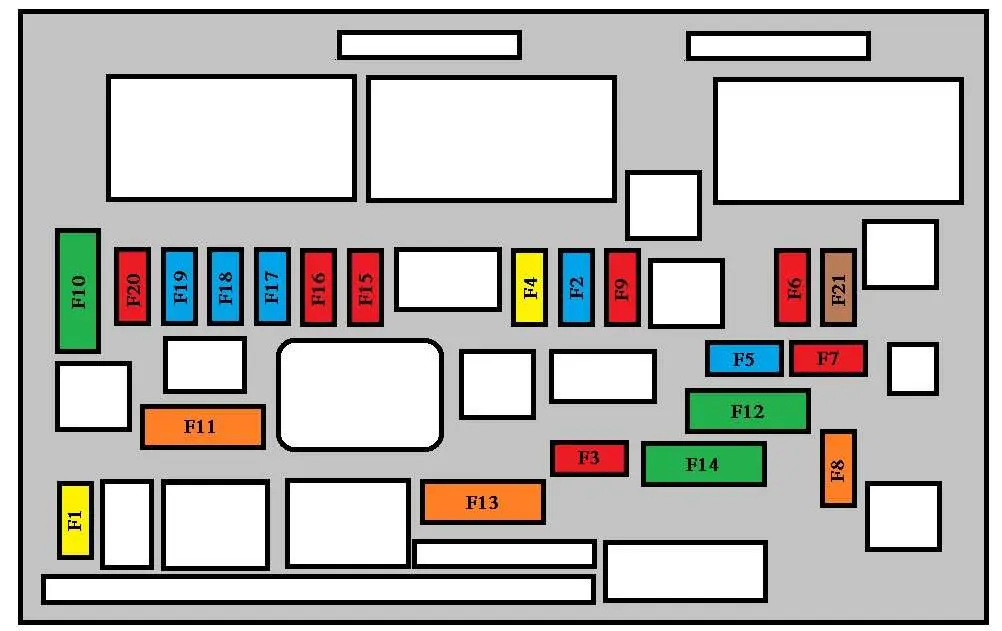

Панель управления
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 15 | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 | Блок управления подушками безопасности. |
| F4 | 10 | Электрохромное зеркало заднего вида; Кондиционер; Блоки коммутации и защиты; Задняя мультимедиа. |
| F5 | тридцать | Электрические ветровые стекла одним нажатием кнопки. |
| F6 | тридцать | Задние стекла в одно касание. |
| F7 | 5 | Передние и задние потолочные светильники; Лампы для чтения карт; Задние лампы для чтения; Солнцезащитное освещение; Подсветка бардачка; Центральное освещение подлокотников; Реле багажника 12 В |
| F8 | вентиляции | Аудиооборудование; Аудио/телефон; CD-чейнджер; Многофункциональный экран; Обнаружение недостаточного давления в шинах; сигнальная сирена; Щит сигнализации; Телематический центр. |
| F9 | тридцать | передняя розетка 12 В; Более легкий; Задняя розетка 12 В |
| F10 | 15 | Органы управления на руле. |
| F11 | 15 | Слаботочный выключатель зажигания. |
| F12 | 15 | Наличие прицепа; Датчик дождя и солнца; Питание предохранителей F32, F34, F35. |
| F13 | 5 | Блок предохранителей двигателя; Контроллер подушек безопасности. |
| F14 | 15 | Панель инструментов; Экран комбинации приборов; Силовой предохранитель F33. |
| F15 | тридцать | Закрытие и тупик. |
| F17 | 40 | Обогрев заднего стекла; Питание предохранителя F30. |
| F30 | 5 | Наружные зеркала с подогревом. |
| F31 | тридцать | Розетка стартера 12 В |
| F32 | 5 | Электронный рычаг переключения передач. |
| F33 | 10 | Передний дисплей; Система Bluetooth; Кондиционер. |
| F34 | 5 | Индикация сигнальной лампы непристегнутых ремней безопасности. |
| F35 | 10 | датчики парковки; Авторизация усилителя Hi-Fi. |
| F36 | 10 | Контроллер блока предохранителей прицепа; Панель управления водительской двери. |
| F37 | вентиляции | Hi-Fi усилитель. |
| F38 | тридцать | Электропривод водительского сиденья. |
| F39 | вентиляции | Панорамная рулонная штора на крышу. |

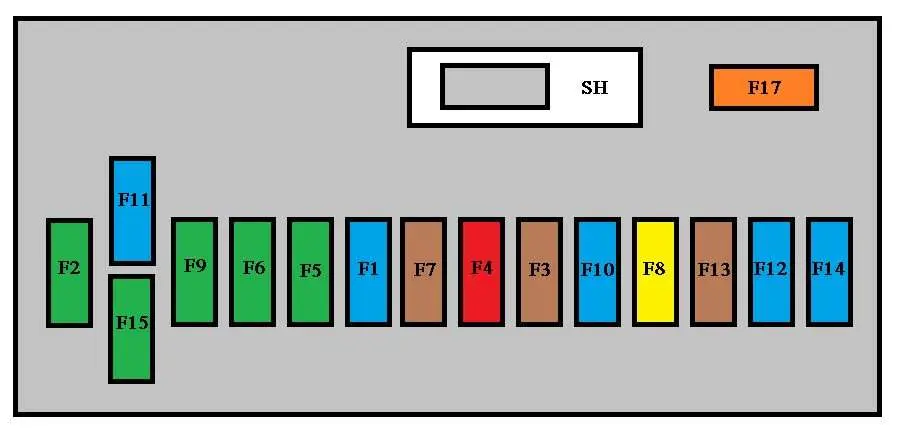

Вано моторе
Блок предохранителей расположен в моторном отсеке рядом с аккумулятором.
| Номер | Ампер [A] | описание |
|---|---|---|
| F2 | 15 | Рог. |
| F3 | 10 | Передний и задний разбрызгиватель. |
| F4 | 10 | Дневные ходовые огни. |
| F5 | 15 | Выхлопной цилиндр; Электромагнитные клапаны регулирования давления турбокомпрессора и выхлопа турбины (1,6 л THP); Подогреватель паров масла (1,6 л THP); Дизельный отопитель (1,6 л HDI). |
| F6 | 10 | Диагностический разъем; Направленные фары; Насос сажевого фильтра; Дистанционная сигнализация; Управление регулировкой зеркал. |
| F7 | 10 | Контроллер гидроусилителя руля; Автоматическая коробка передач; Мотор регулировки высоты фар. |
| F8 | вентиляции | Контроль запуска. |
| F9 | 10 | Выключатели педалей сцепления и тормоза. |
| F11 | 40 | Вентилятор кондиционера. |
| F12 | тридцать | Медленный/быстрый дворник. |
| F14 | тридцать | Воздушный насос. |
| F15 | 10 | Правая фара дальнего света. |
| F 16 | 10 | Левая фара дальнего света. |
| F17 | 15 | Левая фара ближнего света. |
| F18 | 15 | Правая фара ближнего света. |

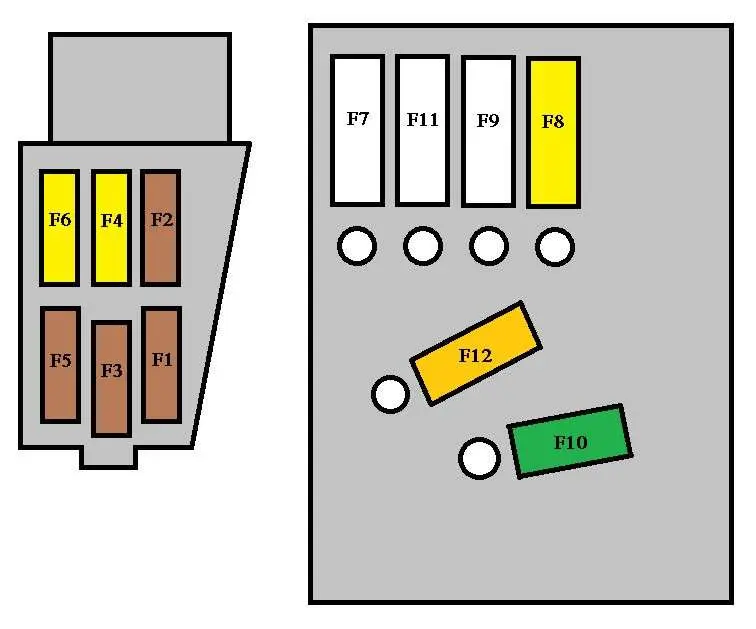

Предохранители на аккумуляторе
| Номер | Ампер [A] | описание |
|---|---|---|
| F2 | 5 | Двухфункциональный переключатель тормоза. |
| F3 | 5 | Зарядное устройство. |
| F4 | 25 | Электромагнитные клапаны ABS/DSC. |
| F6 | 15 | Электронная/автоматическая коробка передач. |
