Peugeot 408 (2017-2020) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2017, 2018, 2019, 2020.
Вано моторе
Блок предохранителей расположен в моторном отсеке, рядом с аккумуляторной батареей (слева).
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | вентиляции | Питание компьютера двигателя, вентилятор в сборе |
| F2 | 15A | Корно |
| F3 | 10 А. | очиститель заднего стекла |
| F4 | – | Не используется |
| F5 | 15A | Соленоиды продувки канистры, холодный запуск, компьютер двигателя |
| F6 | 10 А. | Датчик скорости автомобиля, компьютер ABS/ESP |
| F7 | 10 А. | Коробка автомат, датчик уровня воды в двигателе |
| F8 | 25A | Главная |
| F9 | – | Не используется |
| F10 | 30A | Исполнительные устройства компьютера двигателя (катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, топливный насос, управляемый термостат) |
| F11 | 40A | ротор кондиционера |
| F12 | 30A | Дворники |
| F13 | 40A | Интеллектуальное питание сервисного бокса (+ после контакта) |
| F14 | – | Не используется |
| F15 | 10 А. | Правый дальний свет |
| F 16 | 10 А. | Левый дальний свет |
| F17 | 15A | Левый ближний свет |
| F18 | 15A | Правый ближний свет |
| F19 | 15A | кислородные зонды |
| F20 | 10 А. | Термостат с дистанционным управлением, электромагнитные клапаны с регулируемой программой. |
| F21 | 5A | Питание реле вентиляторного блока |
Макси-настольный предохранитель
Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любое вмешательство в предохранитель этого типа должно осуществляться дилерским центром Peugeot.
| Номер | Ампер [A] | описание |
|---|---|---|
| MF1 | 80A | Масляный нагреватель |
| MF2 | 50A | Блок предохранителей в помещении Источник питания BFH5/BVA |
| MF3 | 50A | группа двигателей вентиляторов |
| MF4 | 80A | интеллектуальный сервисный блок |
| MF5 | 80A | интеллектуальный сервисный блок |
| MF6 | 50A | Система АБС/ESP |
| MF7 | 30A | Система АБС/ESP |
| MF8 | 80A | Гидравлический насос рулевого управления |
ПРОЧИТАЙТЕ Peugeot Boxer (2011-2012) – Блок предохранителей
Пассажирский салон

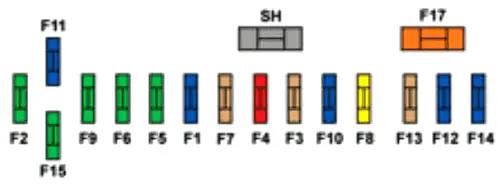

Блоки предохранителей расположены в нижней части приборной панели (слева).
Поверните винт на четверть оборота против часовой стрелки. Отсоедините крышку, потянув ее снизу.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | 30A | Автоматический замок с заземлением |
| F3 | 5A | Контроллер подушек безопасности и пиротехнических преднатяжителей, Трекер |
| F4 | 10 А. | Переключатели педали сцепления, выключатель стоп, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса и гироскоп ESP, автоматическая коробка передач. |
| F5 | 30A | Последовательные окна, складывающиеся зеркала, жалюзи на крыше. |
| F6 | 30A | Последовательные задние стекла |
| F7 | 5A | Передние и задние плафоны, устройства чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, освещение багажника |
| F8 | вентиляции | Автомагнитола, радионавигатор, многофункциональный дисплей, управление на руле, компьютер сигнализации, сирена сигнализации |
| F9 | 30A | Передняя розетка 12 В, возможность послепродажной установки |
| F10 | 15A | Тормозной контактор, трекер |
| F11 | 15A | Контактор противоугонной сигнализации, диагностический разъем |
| F12 | 15A | Электропривод водительского сиденья, Комбайн, Подушка безопасности, Кондиционер |
| F13 | 5A | Ящик для обслуживания двигателя, автомагнитола |
| F14 | 15A | Комплект громкой связи, USB-бокс, система помощи при парковке, датчик дождя/света, многофункциональный навигационный экран. |
| F15 | 30A | Автоматическое закрытие двери |
| F17 | 40A | Обдув заднего стекла |
| CII | – | парк маневров |
