Peugeot 408 (2011-2016) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2011, 2012, 2013, 2014, 2015, 2016.

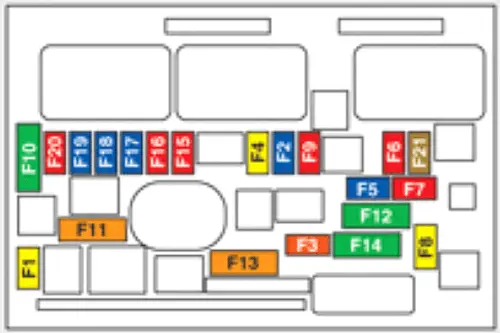

Вано моторе
Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей (слева).
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | вентиляции | Питание компьютера двигателя, соленоиды ТНВД |
| F2 | 15A | Корно |
| F3 | 10 А. | Очиститель окон |
| F4 | вентиляции | Омыватели фар |
| F5 | 15A | Соленоиды продувки канистры |
| F6 | 10 А. | Датчик скорости автомобиля, компьютер ABS/ESP, АКПП, ксеноновые фары, компьютер поворотного света |
| F7 | 10 А. | Компьютер гидроусилителя рулевого управления, датчик уровня охлаждающей жидкости двигателя |
| F8 | 25A | контроль запуска |
| F9 | 10 А. | диагностический разъем |
| F10 | 30A | Исполнительные устройства компьютера двигателя (катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, топливный насос, управляемый термостат) |
| F11 | 40A | ротор кондиционера |
| F12 | 30A | Стеклоочиститель (низкая и высокая скорость) |
| F13 | 40A | Интеллектуальное питание сервисного бокса (+ после контакта) |
| F14 | – | Не используется |
| F15 | 10 А. | Правый дальний свет |
| F 16 | 10 А. | оставил ослепительным |
| F17 | 15A | ближний свет левый |
| F18 | 15A | Правый ближний свет |
| F19 | 15A | Кислородные зонды |
| F20 | 10 А. | Термостат с дистанционным управлением, электромагнитные клапаны с регулируемой программой. |
| F21 | 5A | Питание реле вентиляторного блока |
Макси-настольный предохранитель
Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любое вмешательство в предохранитель этого типа должно осуществляться дилерским центром Peugeot.
| Номер | Ампер [A] | Описать |
|---|---|---|
| MF1 | 50A | группа двигателей вентиляторов |
| MF2 | 30A | Насос АБС/ESP |
| MF3 | 30A | Электромагнитные клапаны ABS/ESP |
| MF4 | 80A | интеллектуальный сервисный блок |
| MF5 | 80A | интеллектуальный сервисный блок |
| MF6 | 80A | Блок предохранителей в салоне |
| MF7 | – | Не используется |
| MF8 | – | Не используется |
ЧИТАЙТЕ Peugeot 5008 (2009-2012) – Блок предохранителей

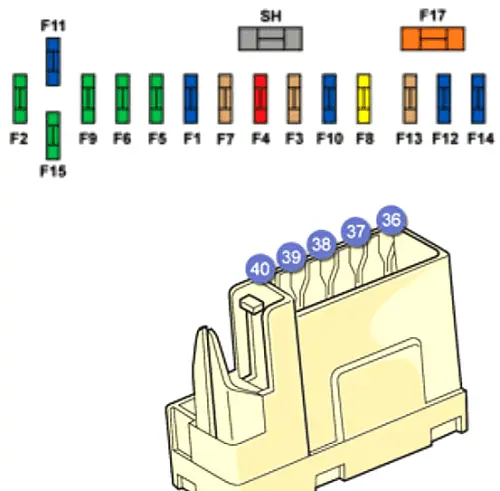

Пассажирский салон
Блок предохранителей расположен в нижней части приборной панели (слева).
Поверните винт на четверть оборота против часовой стрелки. Отсоедините крышку, потянув ее снизу.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | 30A | вес замка |
| F3 | 5A | Контроллер подушек безопасности и пиротехнических преднатяжителей. |
| F4 | 10 А. | Ножные переключатели сцепления и тормоза двойного действия, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса и гироскоп ESP, переключатель и защитный блок, диагностический разъем |
| F5 | 30A | Последовательное лобовое стекло, электропривод складывания зеркал, люк на крыше. |
| F6 | 30A | Последовательные задние стеклоподъемники, сервисный бокс прицепа |
| F7 | 5A | Передние и задние плафоны, устройства чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, освещение багажника |
| F8 | Двадцать лет | Автомагнитола, автомагнитола, многофункциональный дисплей, управление на руле, компьютер сигнализации, сирена сигнализации |
| F9 | 30A | Передняя розетка 12 В, передняя розетка прикуривателя, задняя розетка 12 В |
| F10 | 15A | Компьютер с автоматической коробкой передач, переключатель тормоза |
| F11 | 15A | Низкий ток противоугонного контактора, диагностический разъем |
| F12 | 15A | Сиденье водителя с электроприводом, система помощи при парковке |
| F13 | 5A | Сервисный бокс двигателя, сервисный бокс прицепа, датчик дождя/света |
| F14 | 15A | Многофункциональный экран, усилитель, громкая связь, приборная панель, подушка безопасности, автоматический климат-контроль, USB-бокс |
| F15 | 30A | Блокировать |
| F17 | 40A | Запотевание заднего стекла и наружных зеркал |
| CII | – | парк маневров |
| G36 | – | Не используется |
| G37 | 5A | Вещевой отсек сиденья водителя, реостат освещения, сиденье водителя с электроприводом |
| G38 | – | Не используется |
| G39 | 30A | Блок питания сервисного блока прицепа, блок регулировки наружных зеркал с задним ходом |
| G40 | – | Не используется |
