Peugeot 407 Coupé (2008-2011) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2008, 2009, 2010, 2011.

Вано моторе

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке (рядом с аккумулятором), снимите крышку аккумуляторного отсека и отсоедините ее.

Номер	Ампер [A]	описание
1	вентиляции	ЭБУ двигателя, питание реле GMV.
2	15A	Рог.
3	10 А.	Насос омывателя лобового стекла.
4	вентиляции	помпа лавафари
5	15A	Топливный насос, исполнительные механизмы управления двигателем (расходомер воздуха, электромагнитные клапаны).
6	10 А.	Контроллер ЕСП.
7	10 А.	Автоматическая регулировка фар.
8	вентиляции	Катушка стартера.
9	10 А.	Фара направленного света в сборе, выключатель дополнительной защиты и отопителя, выключатель сцепления.
10	30A	Исполнительные механизмы управления двигателем (катушка зажигания, форсунки, термостаты, электромагнитные клапаны, лямбда-зонды), насос присадки дизельного топлива, топливный насос, компьютер двигателя, подогреватель картерных газов.
11	40A	Кнопка кондиционера.
12	30A	Стеклоочиститель передний.
13	40A	Интеллектуальное питание АЗС (+ после контакта).
14	30A	Не используется.

Пассажирский салон

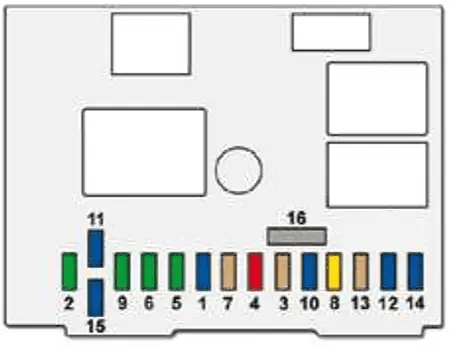

Чтобы получить доступ к предохранителям, откройте крышку, содержащую предохранители со стороны водителя. Опустите блок предохранителей.

Номер	Ампер [A]	описание
F1	–	Не используется.
F2	30A	Блок и суперблок.
F3	5A	Контроллер подушек безопасности и пиротехнические преднатяжители.
F4	10 А.	Переключатель коробки автомат, диагностический разъем, электрохромное зеркало.
F5	30A	Электростеклоподъемники водителя и пассажира.
F6	30A	Сдвижная крыша.
F7	5A	Подсветка бардачка, картридер, подсветка салона, косметические зеркала.
F8	Двадцать	Многофункциональный экран, автомагнитола, высота колонки, станция технического обслуживания прицепов (опция), сигнализация, сирена сигнализации.
F9	30A	Передний прикуриватель, задняя розетка 12В, освещение бардачка, картографы, подсветка плафона, эстетичные зеркала.
F10	15A	Обнаружение спущенного колеса, CD-чейнджер.
F11	15A	Сделайте диагностику, противоугонный контактор.
F12	15A	Станция технического обслуживания прицепов (дополнительное оборудование), питание компьютера системы помощи при парковке, память пассажирского сиденья, датчики дождя и света.
F13	5A	Управление реле стеклоочистителей, блок управления сервисом двигателя.
F14	15A	Сиденье водителя комбинированное, установка подушки безопасности и пиротехнических преднатяжителей, передний климат-контроль, переключатель регулировки руля, комплект громкой связи.
F15	30A	Блок и суперблок.
F 16	–	Маневренный парк.
G29	–	Не используется.
G30	5A	Обогрев заднего стекла.
G31	5A	Обнаружение недостаточного давления, CD-чейнджер.
G32	–	Не используется.
G33	5A	Насос рулевого управления с электроусилителем в сборе, выключатель тормоза двойного действия.
G34	5A	Тормозной контактор двойного действия, реле автоматической коробки передач.
G35	5A	Датчик угла поворота рулевого колеса и датчик гироскопа ESP.
G36	25A	Hi-Fi усилитель.
G37	15A	Автоматическая коробка передач.
G38	вентиляции	Сиденья с подогревом.
G39	30A	Блок памяти пассажирского сиденья.
G40	30A	Блок памяти водительского сиденья.
