Peugeot 308 (2014-2018) — Блок предохранителей

Peugeot 308 (2014-2018) — Схема блока предохранителей

Год производства: 2014, 2015, 2016, 2017, 2018.

Предохранитель прикуривателя (розетка) в Peugeot 308 (2014-2018 гг.). Предохранитель 13 находится в блоке предохранителей панели приборов.

Предохранители в приборной панели

Блок предохранителей расположен в нижней части панели приборов (слева).

Версия 1 (полная)

Peugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителей

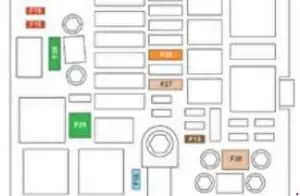

Peugeot 308 — Схема блока предохранителей — комбинация приборов (версия 1)
Peugeot 308 — Схема блока предохранителей — комбинация приборов (версия 1)
Нет.Ампер [A]описание
45Экстренные вызовы и помощь
6А или Б15Система аудио, сенсорный экран;

CD-плеер;

Навигация.

115Система «Бесключевое открытие и запуск».
1310Передняя розетка для аксессуаров 12 В
1410Розетка 12В в багажнике
163Подсветка перчаточного ящика;

Задний фонарь на крыше.

173Косметическое зеркало с подсветкой;

Передний потолочный светильник.

195Щиток приборов
2110Многофункциональный дисплей;

Кондиционер.

225Камера заднего вида;

Датчики парковки.

243Датчик дождя и солнца
255Воздушная подушка
28 А или Б15Аудиосистема (батарея+)
3020Задний стеклоочиститель
3130Замки
3210Hi-Fi усилитель
333Запоминание положения водителя
345Электроусилитель руля
353Сигнальная лампа непристегнутого ремня безопасности.

Версия 2 (Эко)

Peugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителей

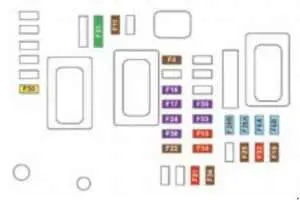

Peugeot 308 — Схема блока предохранителей — комбинация приборов (версия 2)
Peugeot 308 — Схема блока предохранителей — комбинация приборов (версия 2)
Нет.Ампер [A]описание
95Экстренные вызовы и помощь
135Камера заднего вида и датчики парковки
1515Розетка для аксессуаров 12 В.
1615Более легкий
1715Система диффузии звука
1820Сенсорный экран;

CD-плеер;

Аудио и навигационная система.

195Датчик дождя и солнца
205Воздушная подушка
215Щиток приборов
22/2430Замки:

внутренний, внешний,

спереди и сзади.

235Подсветка перчаточного ящика;

Косметическое зеркало;

Передние и задние фонари на крыше.

25/2715Насос омывателя передней и задней части.
2615Корно
3015Задний стеклоочиститель

ЧИТАЙТЕ Peugeot 5008 (2009-2010) – блок предохранителей и реле

Предохранители в моторном отсеке

Блок предохранителей расположен в моторном отсеке, рядом с аккумуляторной батареей.

Версия 1 (полная)

Peugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителей

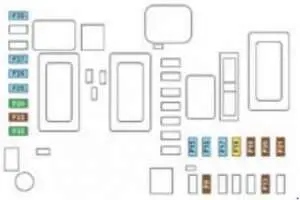

Peugeot 308 — Схема блока предохранителей — моторный отсек (версия 1)
Peugeot 308 — Схема блока предохранителей — моторный отсек (версия 1)
Нет.Ампер [A]описание
125Блок управления системой помощи при парковке
1425Насос омывателя передней и задней части.
155Усилитель руля
1930Мотор переднего стеклоочистителя
2015Мотор омывателя переднего стекла сзади.
2120Омыватели фар
2215Корно
2315Светофор справа
2415Светофор слева
830Система контроля выбросов выхлопных газов

(АдБлю®).

105Автоматическая коробка передач
1215Автоматическая коробка передач

Версия 2 (Эко)

Peugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителейPeugeot 308 (2014-2018) — Блок предохранителей

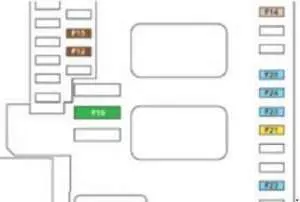

Peugeot 308 — Схема блока предохранителей — моторный отсек (версия 2)
Peugeot 308 — Схема блока предохранителей — моторный отсек (версия 2)
Нет.Ампер [A]описание
135Встроенный системный интерфейс
1615Передние противотуманные фары
1810Светофор справа
1910Светофор слева
2540Реле омывателя фар

(неоригинальная сборка)

2725Встроенный системный интерфейс
2830Система контроля выбросов выхлопных газов

(AdBlue ®)

2930Мотор переднего стеклоочистителя
3080Крышки предпускового подогревателя (Дизель);

Программируемый дополнительный обогрев

(неоригинальное оборудование);

Помпезная лава.
