Peugeot 308 (2007-2012) — Блок предохранителей
Содержание
Peugeot 308 (2007-2012) — Схема блока предохранителей
Год производства: 2007, 2008, 2009, 2010, 2011, 2012.
Предохранитель прикуривателя (розетка) в Peugeot 308 (2007-2012 гг.). Предохранитель 9 находится в блоке предохранителей панели приборов.

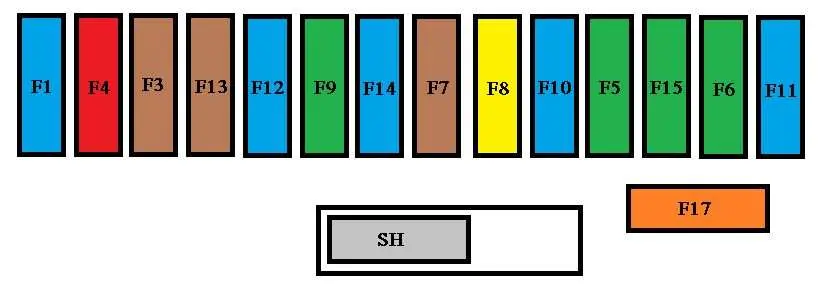

Блок предохранителей панели приборов
Блок предохранителей расположен внизу панели приборов (слева).

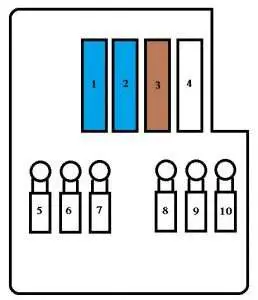

| Нет. | Ампер [A] | описание |
| G36 | – | Не используется |
| G37 | 5 | Блок предохранителей прицепа |
| G38 | 30 | Модуль памяти водительского сиденья |
| G39 | 30 | Блок предохранителей прицепа |
| G40 | 30 | Hi-Fi усилитель |
| Нет. | Ампер [A] | описание |
| 1 | 15 | Задний стеклоочиститель |
| 2 | – | Не используется |
| 3 | 5 | Блок управления подушками безопасности и натяжителями ремней безопасности |
| 4 | 10 | Педаль сцепления и тормозные переключатели двойной функции; Электрохромное внутреннее зеркало; Кондиционер; Датчик угла поворота рулевого колеса; Автоматическая коробка передач; Блок коммутации и безопасности. |
| 5 | 30 | Электрические передние стеклоподъемники; Зеркала заднего вида с электроприводом складывания, стекла; Глухая панорамная крыша. |
| 6 | 30 | Задние электростеклоподъемники с управлением в одно касание |
| 7 | 5 | Передние и задние фонари на крыше; Лампы для чтения карт; Задние лампы для чтения; Подсветка солнцезащитного козырька; Подсветка практичного бардачка. |
| 8 | 20 | Аудиооборудование; Аудио/телефон; CD-переключатель; Многофункциональный дисплей; Обнаружение низкого давления в шинах. |
| 9 | 30 | передняя розетка 12 В; Более легкий. |
| 10 | 15 | Органы управления на руле; Сирена сигнализации; Блок управления сигнализацией. |
| 11 | 15 | Слаботочный выключатель зажигания |
| 12 | 15 | Панель приборов; Контрольные лампы ремней безопасности переднего пассажира и подушек безопасности; Кондиционер; Модуль памяти водительского сиденья; Модуль обучения вождению. |
| 13 | 5 | Блок предохранителей двигателя; Воздушная подушка; Рычаг ручной коробки передач с пилотным управлением. |
| 14 | 15 | Многофункциональный дисплей; Усилитель звука; Комплект громкой связи; Датчик дождя/ослепления; Блок управления Помощь при парковке; Блок предохранителей прицепа; Система предупреждения о выходе из полосы движения. |
| 15 | 30 | Блок и суперблок |
| 17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида. |
| SH | – | Боковая панель PARC |
ЧИТАТЬ Peugeot 308 II (T9) (2013-2015) – блок предохранителей и реле

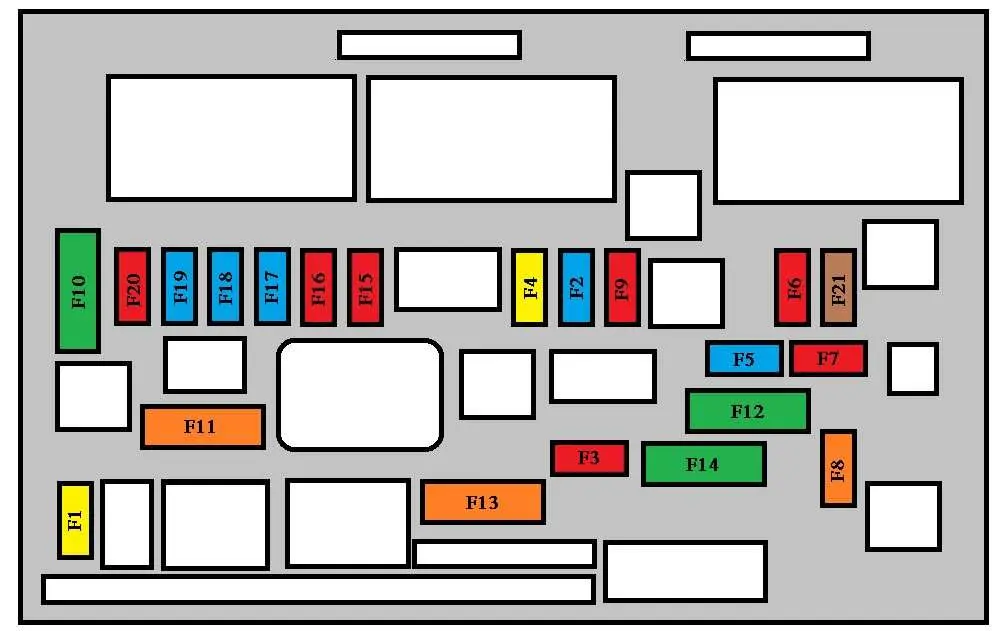

Предохранители в моторном отсеке
Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей (слева).
| Нет. | Ампер [A] | описание |
| 1 | 20 | Питание контроллера двигателя; ТНВД EGR и электромагнитные клапаны (2 л HDI 16В); Форсунки (2 л HDI 16В). |
| 2 | 15 | Корно |
| 3 | 10 | Омыватель/омыватель заднего стекла |
| 4 | 20 | Омыватели фар |
| 5 | 15 | Топливный насос (бензиновый); Опорожнение банок; Электромагнитные клапаны на выходе турбины e Регулятор давления турбины (1,6 л THP 16 В); Масляный обогреватель (1,6 л THP 16 В); Масляный обогреватель (1,6 л HDI 16 В). |
| 6 | 10 | Датчик скорости автомобиля; Блок управления ABS/ESP. |
| 7 | 10 | Контроллер гидроусилителя руля; Автоматическая коробка передач; Датчик уровня охлаждающей жидкости двигателя. |
| 8 | 25 | Контроль запуска |
| 9 | 10 | Снятие диагнозов; Направленные фары; Датчик расхода воздуха (Дизель); Насос сажевого фильтра (Дизель). |
| 10 | 30 | Исполнительные механизмы управления двигателем (газ: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, топливный насос, управляемый термостат); (дизель: электромагнитные клапаны, обогреватели) |
| 11 | 40 | Вентилятор кондиционера |
| 12 | 30 | Медленный/быстрый дворник |
| 13 | 40 | Силовой интерфейс встраиваемых систем (положительное зажигание). |
| 14 | 30 | Воздушный насос |
| 15 | 10 | Светофор справа |
| 16 | 10 | Светофор слева |
| 17 | 15 | Ближний свет левый |
| 18 | 15 | Ближний световой луч справа |
| 19 | 15 | Масляный нагреватель (1,4 л 16 В и 1,6 л VTi 16 В); Электромагнитный клапан опорожнения бака (1,4 л 16 В и 1,6 л VTi 16 В); Датчики кислорода (бензин); Электромагнитные клапаны воздушного охлаждения (Дизель). |
| 20 | 10 | Управление термостатом; Электромагнитные клапаны с таймером; Электромагнитный клапан регулирования давления турбокомпрессора (Дизель); Датчик уровня охлаждающей жидкости двигателя (дизель). |
| 21 | 5 | Питание реле вентиляционной установки; Реле управления Valvetronic (1,4 л 16 В и 1,6 л VTi 16 В); Турбоохлаждение (1,6 л THP 16 В); Датчик расхода воздуха (1,6л HDI 16В). |
ПРОЧИТАЙТЕ Peugeot Expert / Traveller (2021-2022) – блок предохранителей и реле
Таблица предохранителей мини и миди над аккумулятором
| Нет. | Ампер [A] | описание |
| 1 | 15 | Обмен (ручной или автоматический пилот). |
| 2 | 15 | Диагностический разъем; Дневной свет. |
| 3 | 5 | Двойной функциональный переключатель тормоза |
| 4 | – | Не используется |
| 5 * | 80 | Насос гидроусилителя руля в сборе воланте. |
| 6 * | 70 | Отопительный агрегат (Дизель) |
| 7 * | 100 | Коммутационный блок i Сикурецца. |
| 8 | – | Не используется |
| 9 * | 30 | Ручная электрическая насосная группа Удаленная смена. |
| 10 * | 30 | Электродвигатель Valvetronic (1,6 л ТНР 16В). |
| * Предохранители Maxi обеспечивают дополнительные предохранители. защита электросистем. | ||
Таблица предохранителей на максимуме.
| Нет. | Ампер [A] | описание |
| МФ1* | 50 | Установка вентилятора |
| МФ2* | 50 | Блок предохранителей в пассажирский салон. |
| МФ3* | 80 | Встроенный системный интерфейс |
| МФ4* | – | Не используется |
| МФ5* | 50 | Блок управления АБС/ESP |
| МФ6* | 30 | Блок управления АБС/ESP |
| МФ7* | 80 | Встроенный системный интерфейс |
| МФ8* | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительные предохранители. защита электросистем. | ||
