Peugeot 307 SW (2006-2008) — Блок предохранителей
Содержание [-]
Peugeot 307 SW (2006-2008) – Схема предохранителей
Год выпуска: 2006, 2007, 2008.
Предохранитель прикуривателя (розетка) в Ровере 75 Предохранитель 9 находится в блоке предохранителей.

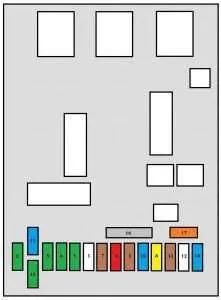

Предохранители приборной панели
| Предохранитель | Ампер [A] | описание |
| 1 | 15 | Задний стеклоочиститель |
| 2 | 30 | Блок и суперблок |
| 3 | 5 | Подушка безопасности и преднатяжитель в сборе |
| 4 | 10 | Выключатель педали тормоза и сцепления, датчик уровня охлаждающей жидкости двигателя, датчик угла поворота рулевого колеса, диагностический разъем, датчик ESP, электрохромное зеркало, насос сажевого фильтра |
| 5 | 30 | Электрические передние стеклоподъемники и панорамная крыша, закрывающая жалюзи, зеркала заднего вида с подогревом. |
| 6 | 30 | Питание задних электростеклоподъемников |
| 7 | 5 | Передние и задние фонари на крыше, лампы для чтения карты, подсветка перчаточного ящика, управление скрытыми шторками. |
| 8 | 20 | Аудиоаппаратура, аудио/телефон, многофункциональный дисплей, сирена сигнализации, блок управления сигнализацией, блок предохранителей прицепа, блок питания рулевого колеса |
| 9 | 30 | Передний выход 12 В, задний выход 12 В. |
| 10 | 15 | Блок управления автоматической коробкой передач, выключатель СТОП, блок определения низкого давления в шинах |
| 11 | 15 | Диагностический разъем, слаботочный выключатель зажигания, сажевый фильтр |
| 12 | 15 | Помощь при парковке сзади |
| 13 | 5 | Питание блока предохранителей двигателя, датчика дождя и датчика освещенности |
| 14 | 15 | Блок предохранителей для буксировки, панель приборов, автоматический климат-контроль, подушки безопасности и преднатяжители, комплект громкой связи |
| 15 | 30 | Поставка замков и суперзамков |
| 16 | – | Боковая панель PARC |
| 17 | 40 | Обогрев заднего стекла |
ПРОЧИТАЙТЕ Peugeot iOn (2010-2018) – блок предохранителей и реле

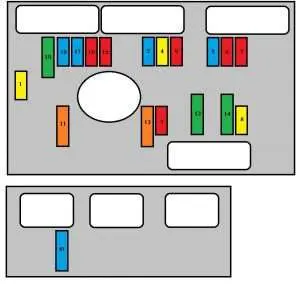

Следы моторного отсека (рядом с аккумулятором)
| Предохранитель | Ампер [A] | описание |
| МФ1* | 30 | Вентиляторный блок мощностью 200 Вт. |
| 50 | Вентиляторный блок мощностью 400 и 460 Вт. | |
| МФ2* | 30 | Насос АБС/ESP |
| МФ3* | 80 | Электромагнитные клапаны ABS/ESP |
| МФ4* | 80 | Силовой интерфейс встраиваемых систем |
| МФ5* | 50 | Силовой интерфейс встраиваемых систем |
| МФ6* | 50 | Блок предохранителей в салоне |
| МФ8* | 70 | Насос гидроусилителя руля в сборе |
| Предохранитель | Ампер [A] | описание |
| 1 | 20 | Питание модуля управления двигателем и быстродействующих реле вентилятора. |
| 2 | 15 | Корно |
| 3 | 10 | Передний и задний дворник |
| 4 | 20 | Омыватели фар |
| 5 | 15 | Топливный насос и электромагнитный клапан опорожнения бака (2 литра бензина) |
| 6 | 10 | Четырехступенчатая автоматическая коробка передач, автоматическая блокировка рычага переключения передач, ручка управления, реле высокоскоростного вентилятора, левая и правая ксеноновые фары. |
| 7 | 10 | Блок управления ABS/ESP, блок управления насосом гидроусилителя руля |
| 8 | 20 | Контроль запуска |
| 9 | 10 | Дополнительный отопитель (Дизель), датчик уровня охлаждающей жидкости |
| 10 | 30 | Исполнительные механизмы блока управления двигателем (катушка зажигания, электромагнитные клапана, лямбда-зонды, блоки управления, форсунки, обогреватели), электромагнитный клапан вентиляции картера (бензин 1,6 л) |
| 11 | 40 | Вентилятор кондиционера |
| 12 | 30 | Низкая/высокая скорость работы стеклоочистителей |
| 13 | 40 | Питание интерфейса встроенных систем (принудительное зажигание) |
| 14 | 30 | Воздушный насос (2 литра бензина) |
| 15 | 10 | Светофор справа |
| 16 | 10 | Светофор слева |
| 17 | 15 | Дайвинг-фонарь слева |
| 18 | 15 | Дайвинг-фонарь справа |
| 41 | 15 | Шестиступенчатая автоматическая коробка передач |
