Peugeot 301 (2012-2018…) — Блок предохранителей
Содержание
Peugeot 301 (2012-2018…) — Схема блока предохранителей
Год производства: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Предохранитель прикуривателя (розетка): F16 в блоке предохранителей комбинации приборов.
Расположение блока предохранителей
Блок предохранителей на приборной панели
Блок предохранителей расположен в нижней части панели приборов (слева).
Отвинтите крышку, потянув ее за верхний правый угол, а затем влево, снимите крышку полностью и поверните ее.
Вано моторе
Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей (слева).
Схемы блока предохранителей
2012

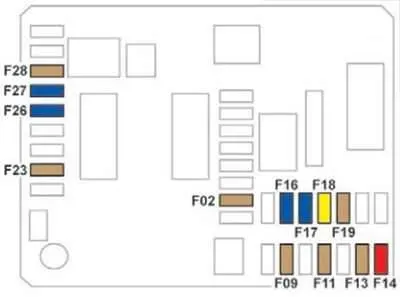

Блок предохранителей панели приборов
Назначение предохранителей в блоке предохранителей панели приборов (2012 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| F02 | 5 | Регуляторы фар; Диагностический разъем; Панель кондиционера. |
| F09 | 5 | Сигнализация (аксессуар). |
| F11 | 5 | Дополнительное отопление. |
| F13 | 5 | Датчики парковки Датчики парковки (аксессуары). |
| F14 | 10 | Панель кондиционера. |
| F 16 | 15 | Прикуриватель, розетка 12 вольт. |
| F17 | 15 | Звуковая система, звуковая система (аксессуары). |
| F18 | 20 | Системный звук; Блютуз. |
| F19 | 5 | Монохромный экран С. |
| F23 | 5 | Прикроватные светильники; Лампы для чтения карт. |
| F26 | 15 | Корно |
| F27 | 15 | Моечный насос. |
| F28 | 5 | Противоугонная система |
| F29 | 25 | Обогреватель заднего стекла. |
| F30 | 10 | Боковые зеркала с подогревом. |
| F31 | – | Не используется. |
| F32 | – | Не используется. |
| F33 | 30 | Электрические передние стеклоподъемники. |
| F34 | 30 | Задние электростеклоподъемники. |
| F35 | 30 | Подогрев передних сидений. |
| F36 | – | Не используется. |
| F37 | 20 | Интерфейс трейлера. |

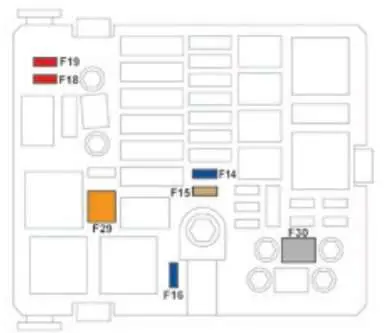

Вано моторе
Назначение предохранителей моторного отсека
ЧИТАЙТЕ Peugeot 5008 (2013) – блок предохранителей
| Нет. | Ампер [A] | описание |
|---|---|---|
| F14 | 15 | Обогрев нижнего лобового стекла. |
| F15 | 5 | Компрессор кондиционера. |
| F 16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Светофор справа. |
| F19 | 10 | Светофор слева. |
| F29 | 40 | Мотор переднего дворника. |
| F30 | 80 | Крышки предпускового подогревателя (Дизель). |
2015, 2016, 2017, 2018
Блок предохранителей панели приборов
Назначение предохранителей в блоке предохранителей комбинации приборов (2015-2018 гг.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| F02 | 5 | Регуляторы фар; Диагностический разъем; Панель кондиционера. |
| F09 | 5 | Сигнализация (аксессуар). |
| F11 | 5 | Дополнительное отопление. |
| F13 | 5 | Датчики парковки (аксессуары). |
| F14 | 10 | Панель кондиционера. |
| F 16 | 15 | Прикуриватель, розетка 12 вольт. |
| F17 | 15 | Звуковая система, звуковая система (аксессуары). |
| F18 | 20 | Системный звук; Блютус; Аудиосистема (аксессуары). |
| F19 | 5 | Монохромный экран С. |
| F23 | 5 | Прикроватные светильники; Лампы для чтения карт. |
| F26 | 15 | Корно |
| F27 | 15 | Моечный насос. |
| F28 | 5 | Противоугонная система |
| F29 | – | Не используется. |
| F30 | 10 | Боковые зеркала с подогревом. |
| F31 | 25 | Обогрев заднего стекла |
| F32 | – | Не используется. |
| F33 | 30 | Электрические передние стеклоподъемники. |
| F34 | 30 | Задние электростеклоподъемники. |
| F35 | 30 | Подогрев передних сидений. |
| F36 | – | Не используется. |
| F37 | 20 | Интерфейс трейлера. |
Вано моторе
Назначение предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
|---|---|---|
| F14 | 15 | Обогрев нижнего лобового стекла. |
| F15 | 5 | Компрессор кондиционера. |
| F 16 | 15 | Передние противотуманные фары. |
| F18 | 10 | Светофор справа. |
| F19 | 10 | Светофор слева. |
| F29 | 40 | Мотор переднего дворника. |
| F30 | 80 | Крышки предпускового подогревателя (Дизель). |
