Peugeot 206 CC (2003-2008) — Блок предохранителей
Содержание
Peugeot 206 CC (2003-2008) — Схема блока предохранителей
Год производства: 2003, 2004, 2005, 2006, 2007, 2008.
Предохранитель прикуривателя (розетка) на Peugeot 206 CC 2003-2008 гг. Предохранитель 22 находится в блоке предохранителей панели приборов.

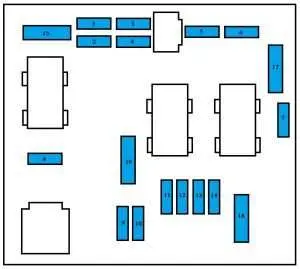

Блок предохранителей в моторном отсеке
O
| Нет. | Ампер [A] | описание |
| 1 * | 20 | Сборка мотор-вентилятора |
| 2 * | 60 | АБС / ESP |
| 3 * | 30 | АБС / ESP |
| 4 * | 70 | Блок питания БСИ |
| 5 * | 70 | Блок питания БСИ |
| 6 * | – | Бесплатно |
| 7 * | 30 | Питание зажигания |
| 8 * | – | Бесплатно |
| * предохранители «макси» дополнительная защита электрических цепей. | ||
| Нет. | Ампер [A] | описание |
| 1 | 10 | Модуль отопления (Дизель); Датчик воды в дизельном топливе; Реверсивный контактор; Датчик скорости автомобиля; Расходомер воздуха (Дизель). |
| 2 | 15 | Электромагнитный клапан вентиляции цилиндров; Топливный насос. |
| 3 | 10 | контроллер двигателя ABS/ESP; Контактор синхронизации ESP |
| 4 | 10 | Контроллер автоматической коробки передач; Контроллер двигателя. |
| 5 | – | Бесплатно |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | помпа лавафари |
| 8 | 20 | Реле электродвигателя вентилятора; Контроллер двигателя; ТНВД (Дизель); Регулятор давления дизеля; Электромагнитный клапан двигателя. |
| 9 | 15 | Световой луч слева |
| 10 | 15 | Световой луч вправо |
| 11 | 10 | Светофор слева |
| 12 | 15 | Светофор справа |
| 13 | 15 | Сеньяле соноро |
| 14 | 10 | Насос омывателя лобового стекла |
| 15 | 30 | Подогрев модуля ускорения; ТНВД (Дизель); Зонд Лямбда; Контроллер двигателя; Расходомер воздуха; Катушка зажигания; Электромагнитный клапан управления двигателем; Масляное отопление; Форсунки. |
| 16 | 30 | Реле воздушного насоса |
| 17 | 30 | Высокая и низкая скорость работы стеклоочистителей. |
| 18 | 40 | Вентилятор кондиционера |
ПРОЧИТАЙТЕ Peugeot Expert (2007-2015) – блок предохранителей и реле

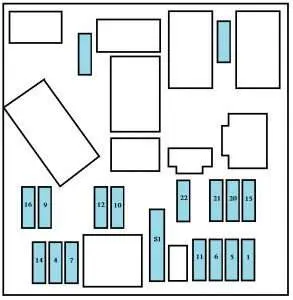

Блок предохранителей панели приборов
| Нет. | Ампер [A] | описание |
| 1 | 15 | Подогрев сиденья; Сирена сигнализации. |
| 4 | 20 | Экран; Навигационный контроллер; Подсветка багажника; Основной блок радио; Блок управления складной крышей; Переключатели на руле; Прицепное устройство. |
| 5 | 15 | Диагностика АКПП |
| 6 | 10 | Уровень охлаждающей жидкости; Автоматическая коробка передач; Основной блок радио; Датчик угла поворота рулевого колеса (ESP). |
| 7 | 15 | Установлена сигнализация в сервисном обслуживании |
| 9 | 30 | Помпа Идраулика |
| 10 | 40 | Обогреватель зеркала заднего вида |
| 11 | 15 | Дворники |
| 12 | 30 | Обогрев лобового стекла |
| 14 | 10 | Контроллер двигателя; Воздушная подушка; Переключатели на руле; Датчик дождя. |
| 15 | 15 | Панель приборов; Многофункциональный дисплей; Навигационный контроллер; Кондиционер; Основной блок радио. |
| 16 | 30 | Убедитесь, что дверца и крышка закрыты |
| 20 | 10 | Светофор справа |
| 21 | 15 | Светофор слева; Третий светофор. |
| 22 | 30 | Передний потолочный светильник; Панельное освещение; Более легкий. |
| S1 | ПАРКОВЫЙ МОСТ |
