Peugeot 206+ (2009-2012) — Блок предохранителей
Содержание [-]
Peugeot 206+ (2009-2012) — Схема предохранителей
Год выпуска: 2009, 2010, 2011, 2012

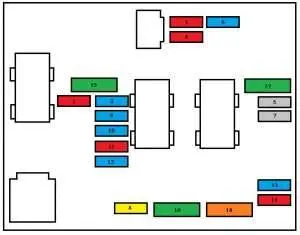

Блок предохранителей в моторном отсеке
O
| Предохранитель | Интенсивность [А] | Функция |
| MF1 | 20/50 | Установка двигателя вентилятора без/с кондиционером |
| MF2 | 20/30 | АБС / ESP |
| MF3 | 20/30 | АБС / ESP |
| MF4 | 70 | Блок питания БСИ |
| MF5 | 70 | Блок питания БСИ |
| MF6 | – | Бесплатно |
| MF7 | 30 | Питание зажигания |
| MF8 | – | Бесплатно |
| * Предохранители «Макси» для «дополнительной защиты электрических цепей». | ||
| фузибили | Ток [А] | Caratteristiche |
| 1 | 10 | Модуль отопителя (дизель) – Датчик воды в дизельном топливе – Контактор фонарей заднего хода – Датчик скорости автомобиля – Расходомер воздуха (дизель). |
| 2 | 15 | Электромагнитный клапан канистры — Топливный насос |
| 3 | 10 | Расчет АБС двигателя |
| 4 | 10 | Калькулятор двигателя |
| 5 | – | Бесплатно |
| 6 | 15 | Передние противотуманные фары |
| 7 | – | Бесплатно |
| 8 | 20 | Реле крепления вентилятора двигателя – Компьютер двигателя – ТНВД дизельного топлива – Регулятор давления дизельного топлива – Электромагнитный клапан двигателя |
| 9 | 15 | Ближний свет фар слева |
| 10 | 15 | Ближний свет фар справа |
| 11 | 10 | Дальний свет фар слева |
| 12 | 15 | Светофоры справа |
| 13 | 15 | Сеньяле соноро |
| 14 | 10 | Насосы омывателя ветрового стекла |
| 15 | 30 | Нагреватель модуля дроссельной заслонки – ТНВД дизельного топлива – Лямбда-зонд – Компьютер двигателя – Расходомер воздуха – Катушка зажигания – Соленоид управления двигателем – Нагреватель дизельного топлива – Форсунки. |
| 16 | 30 | Реле воздушного насоса |
| 17 | 30 | Высокая и низкая скорость работы стеклоочистителей. |
| 18 | 40 | Вентилятор кондиционера |
ЧИТАЙТЕ Peugeot Expert Tepee (2007 г.) – блок предохранителей

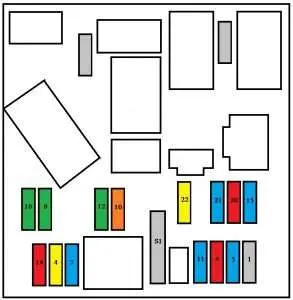

Блок предохранителей панели приборов
| фузибили | Интенсивность [А] | Caratteristiche |
| 1 | – | Бесплатно |
| 4 | 20 | Экран — Освещение багажника — Радиоплеер — Переключатели на рулевом колесе — Буксирный крюк. |
| 5 | – | Бесплатно |
| 6 | 10 | Уровень охлаждающей жидкости – Радиоплеер |
| 7 | 15 | Уроки вождения с оборудованием — Сигнализация |
| 9 | – | Бесплатно |
| 10 | 40 | Разморозка производства лобового стекла |
| 11 | 15 | Производство стеклоочистителей |
| 12 | 30 | Под зимним лобовым стеклом |
| 14 | 10 | Модуль двигателя – Подушка безопасности – Переключатели на рулевом колесе – Датчик дождя. |
| 15 | 15 | Комбинация приборов – Многофункциональный дисплей – Климат-контроль – Главный блок магнитолы |
| 16 | 30 | Линия запирания/отпирания дверей и багажника |
| 20 | 10 | Светофор справа |
| 21 | 15 | Светофор слева – третий светофор |
| 22 | 30 | Передний потолочный светильник – розетка 12 В. |
| S1 | trasferimento | ПАРКОВЫЙ МОСТ |
