Peugeot 206 (2003-2010) — Блок предохранителей
Содержание
Peugeot 206 (2003-2010) — Схема блока предохранителей
Год производства: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Предохранитель (розетка) прикуривателя в Peugeot 206 2003-2010 гг. Предохранитель 22 находится в блоке предохранителей панели приборов.

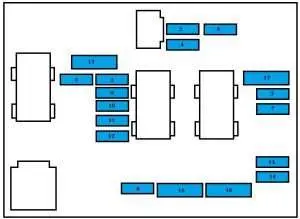

Блок предохранителей в моторном отсеке
O
| Нет. | Ампер [A] | описание |
| 1 * | 20 | Сборка мотор-вентилятора |
| 2 * | 60 | АБС / ESP |
| 3 * | 30 | АБС / ESP |
| 4 * | 70 | Блок питания БСИ |
| 5 * | 70 | Блок питания БСИ |
| 6 * | – | Бесплатно |
| 7 * | 30 | Питание зажигания |
| 8 * | – | Бесплатно |
| * Дополнительные предохранители «макси» защита электрической цепи. | ||
| Нет. | Ампер[А] | описание |
| 1 | 10 | Модуль отопителя (Дизель); Датчик воды в дизельном топливе; Реверсивный контактор; Датчик скорости автомобиля; Расходомер воздуха (Дизель). |
| 2 | 15 | Электромагнитный клапан канистры; Топливный насос. |
| 3 | 10 | контроллер двигателя ABS/ESP; Контактор таймера ESP. |
| 4 | 10 | Контроллер автоматической коробки передач |
| 5 | – | Бесплатно |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | помпа лавафари |
| 8 | 20 | Реле электродвигателя вентилятора; Дизельный ТНВД; Регулятор давления дизеля; Электромагнитный клапан двигателя. |
| 9 | 15 | Световой луч слева |
| 10 | 15 | Световой луч вправо |
| 11 | 10 | Светофор слева |
| 12 | 15 | Светофор справа |
| 13 | 15 | Сеньяле соноро |
| 14 | 10 | Насосы омывателя ветрового стекла |
| 15 | 30 | Подогрев модуля ускорения; Дизельный ТНВД; Зонд Лямбда; Расходомер воздуха; Катушка зажигания; Электромагнитный клапан управления двигателем; Масляное отопление; Форсунки. |
| 16 | 30 | Реле воздушного насоса |
| 17 | 30 | Высокая и низкая скорость работы стеклоочистителей. |
| 18 | 40 | Вентилятор кондиционера |
ПРОЧИТАЙТЕ Peugeot Expert Tepee (2008-2016) – Блок предохранителей

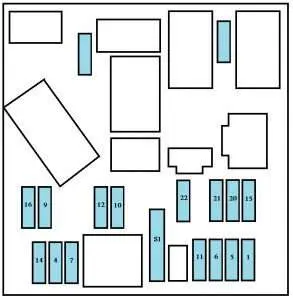

Блок предохранителей панели приборов
| Нет. | Ампер [A] | описание |
| 1 | 15 | Подогрев сиденья; Сирена сигнализации. |
| 4 | 20 | Экран; Навигация; Подсветка багажника; Основной блок радио; Складная крыша; Переключатели на руле; Прицепное устройство. |
| 5 | 15 | Диагностика АКПП |
| 6 | 10 | Уровень охлаждающей жидкости; Автоматическая коробка передач; Основной блок радио; Датчик угла поворота рулевого колеса (ESP). |
| 7 | 15 | Установлена сигнализация в сервисном обслуживании |
| 9 | 30 | Помпа Идраулика |
| 10 | 40 | Обогреватель зеркала заднего вида |
| 11 | 15 | Дворники |
| 12 | 30 | Обогреватель лобового стекла |
| 14 | 10 | Воздушная подушка; Переключатели на руле; Датчик дождя. |
| 15 | 15 | Приборная доска; Многофункциональный дисплей; Навигация; Кондиционер; Основной блок радио. |
| 16 | 30 | Команды закрытия и открытия дверей и крышек. |
| 20 | 10 | Светофор справа |
| 21 | 15 | Левый светофор; Третий светофор. |
| 22 | 30 | Передний потолочный светильник; Панельное освещение; Более легкий. |
| S1 | ПАРКОВЫЙ МОСТ |
