Peugeot 206 (1999-2002) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1999, 2000, 2001, 2002.
Прикуриватель (розетки) на Пежо 206 Он защищен предохранителем 22 в блоке предохранителей на приборной панели.

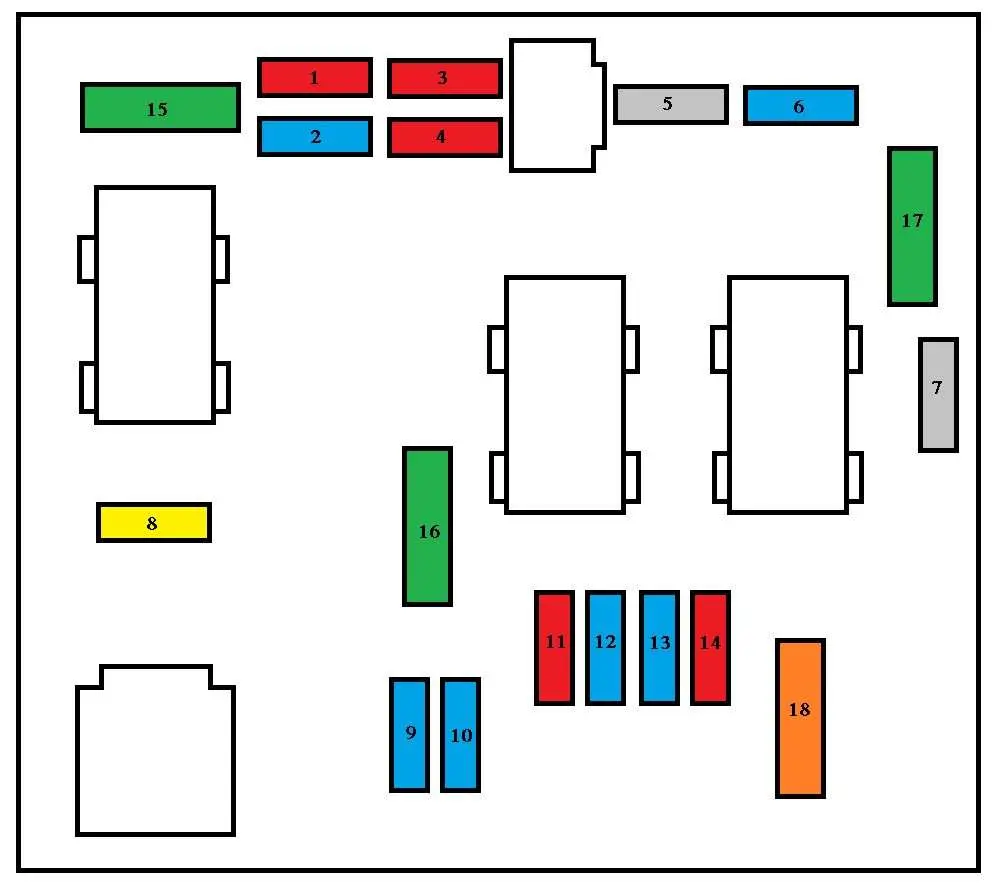

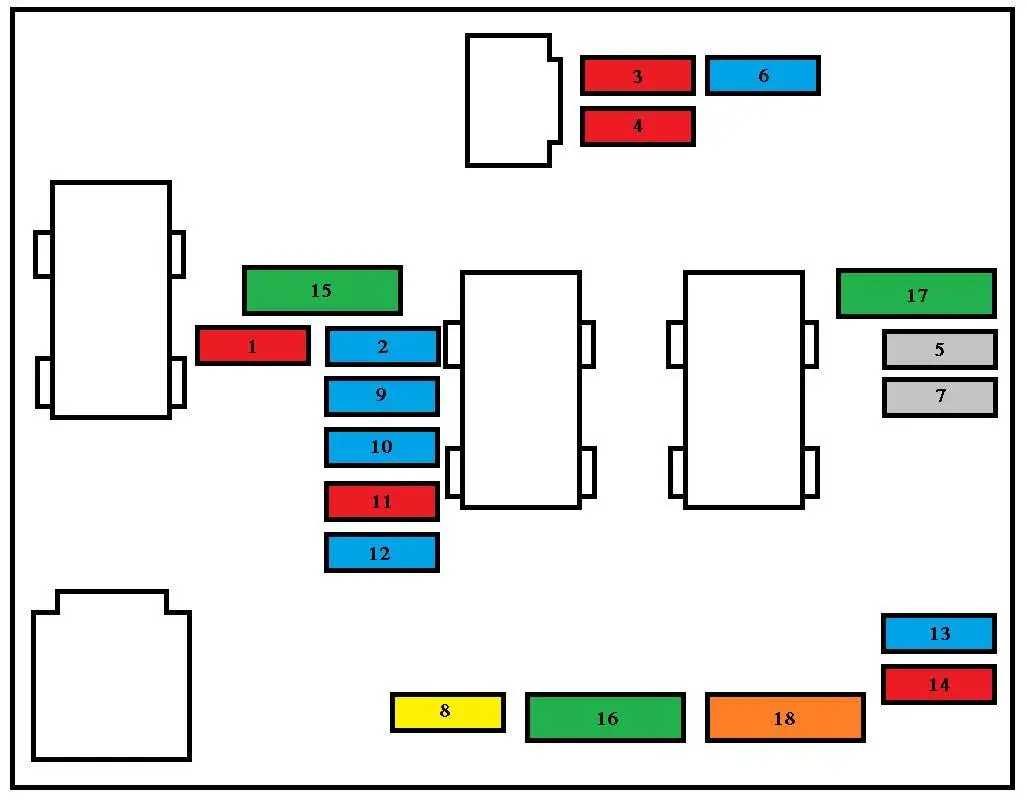

Вано моторе
Чтобы получить доступ к ящику в моторном отсеке (рядом с аккумулятором), снимите крышку.
O
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Группа подогрева (дизель); Датчик воды в дизельном топливе; переключатель света заднего хода; Датчик скорости; Датчик расхода воздуха (дизель). |
| 2 | 15A | Электромагнитный клапан корзины; Бензонасос. |
| 3 | 10 А. | блок управления АБС |
| 4 | 10 А. | Блок управления автоматической коробкой передач; Контроллер двигателя. |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20A | Реле вентилятора в сборе; Блок управления двигателем; ТНВД дизельного топлива; Дизельный регулятор высокого давления; Соленоид управления двигателем. |
| 9 | 15A | Левый ближний свет |
| 10 | 15A | Правый ближний свет |
| 11 | 10 А. | Левый дальний свет |
| 12 | 15A | Правый дальний свет |
| 13 | 15A | Корно |
| 14 | 10 А. | Насосы омывателей ветрового и заднего стекол |
| 15 | 30A | подогреватель дроссельной заслонки; Дизельный ТНВД; Датчик кислорода; Контроллер двигателя; Датчик расхода воздуха; Катушка зажигания; Электромагнитный клапан управления двигателем; Дизельный обогреватель; Форсунки. |
| 16 | 30A | Реле воздушного насоса |
| 17 | 30A | Дворники на высокой и низкой скорости. |
| 18 | 40A | Вентилятор кондиционера |
| большие предохранители: | ||
| 1 * | 20A | Вентилятор в сборе |
| 2* | 60A | АБС |
| 3* | 30A | АБС |
| 4* | 70A | Интерфейсный источник питания для встраиваемых систем |
| 5* | 70A | Интерфейсный источник питания для встраиваемых систем |
| 6 * | – | Не используется |
| 7 * | 30A | Силовой выключатель зажигания |
| 8* | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Все работы в этой области должны выполняться дилерским центром Peugeot. |

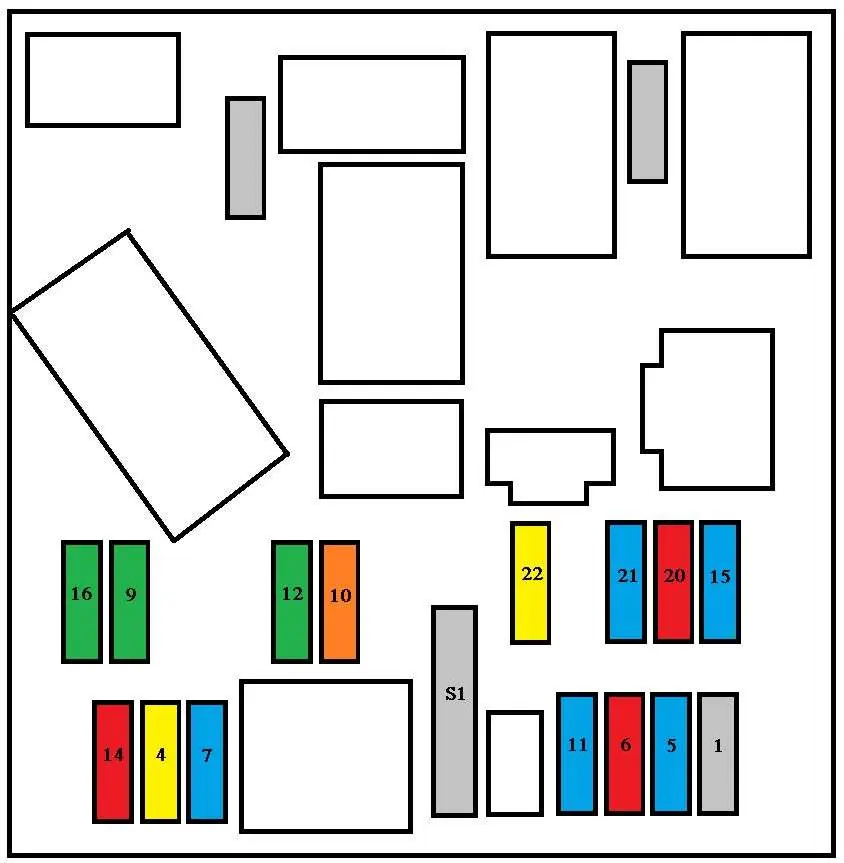

Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Открутите защелку на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15A | сигнал тревоги |
| 4 | 20A | Многофункциональный дисплей; Блок управления навигацией; Освещение багажника; Аудиооборудование. |
| 5 | 15A | Диагностика АКПП |
| 6 | 10 А. | Уровень охлаждающей жидкости; Автоматическая коробка передач; Аудиооборудование. |
| 7 | 15A | Аксессуар для автошколы; Тревога. |
| 9 | 30A | Задние электрические стеклоподъемники |
| 10 | 40A | Запотевание заднего стекла и зеркал |
| 11 | 15A | Задний стеклоочиститель |
| 12 | 30A | Дворники; Люк. |
| 14 | 10 А. | Блок предохранителей двигателя; воздушная подушка; Органы управления на руле; Датчик дождя. |
| 15 | 15A | Панель инструментов; Многофункциональный дисплей; Блок управления навигацией; Кондиционер; Аудиооборудование. |
| 16 | 30A | Органы управления запиранием/разблокировкой дверей, капота и багажника; Блокировка управления. |
| 20 | 10 А. | Правый стоп-сигнал |
| 21 | 15A | Левый стоп-сигнал; Третий стоп-сигнал. |
| 22 | 30A | Передний и задний плафон (206 SW); считыватель карт; Подсветка бардачка; Более легкий; Задняя розетка 12 В (206 SW). |
| S1 | принимать чью-либо сторону | шунтирующий ФАР |
