Peugeot 107 (2012-2014) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2012, 2013, 2014.
Прикуриватель (розетки) Peugeot 107 Он управляется предохранителями 11 и 15 в блоке предохранителей панели приборов.
Блоки предохранителей расположены под обшивкой приборной панели и рядом с аккумуляторной батареей в моторном отсеке.

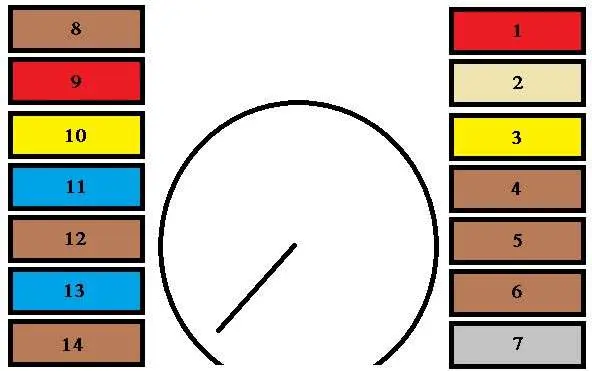

Панель инструментов
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 | Стоп-сигналы; ABS; 2 Камбио Троник. |
| 2 | 25 | Централизованное запирание/разблокирование; Дистанционное управление . |
| 3 | вентиляции | Обдув заднего стекла |
| 4 | 7.5 | Задние фары; Подсветка номерного знака; Панель инструментов; Экран; Регулировка фар; светодиодные дневные ходовые огни; Боковые фонари. |
| 5 | 7.5 | Диагностический разъем |
| 6 | 7.5 | 2 Камбио Троник; Ретро-неббия; ЭСП; светодиодные дневные ходовые огни; Панель инструментов; Спидометр. |
| 7 | – | Не используется |
| 8 | 7.5 | АБС/ЭСП; Усилитель руля; Вентилятор в сборе. |
| 9 | 10 | фонари заднего хода; Централизованное запирание/разблокирование; Электрические стеклоподъемники; Обдув заднего стекла; Спидометр; Кондиционер; Обогрев; Спидометр; Дистанционное управление. |
| 10 | вентиляции | Передний и задний дворник и омывающая жидкость |
| 11 | 15 | Аудиооборудование Розетка -12 В (макс. 120 Вт) |
| 12 | 7.5 | Обогрев заднего стекла; ABS; Вентиляторный агрегат; Стеклоочистители и омыватели передних и задних стекол; Усилитель руля; Централизованное запирание/разблокирование; Кондиционер; Обогрев; Электрические стеклоподъемники; Спидометр; Спидометр; мяч Фонарь заднего хода. |
| 13 | 15 | воздушная подушка; Система впрыска топлива; 2 Камбио Троник; Панель инструментов; Спидометр; Светодиодные дневные ходовые огни. |
| 14 | 7.5 | Кондиционер; Обогрев. |
| 15 * | 40 | Системный звук; преса 12В; Передний и задний дворник; Усилитель руля; АБС/ЭСП; Вентилятор охлаждения в сборе. |
| 16 * | тридцать | Электрические окна |
| 17 * | 40 | Кондиционер, Отопление. |
| * Предохранители расположены за приборной панелью. Чтобы заменить их, обратитесь в дилерский центр Peugeot или в центр профессиональной поддержки. |

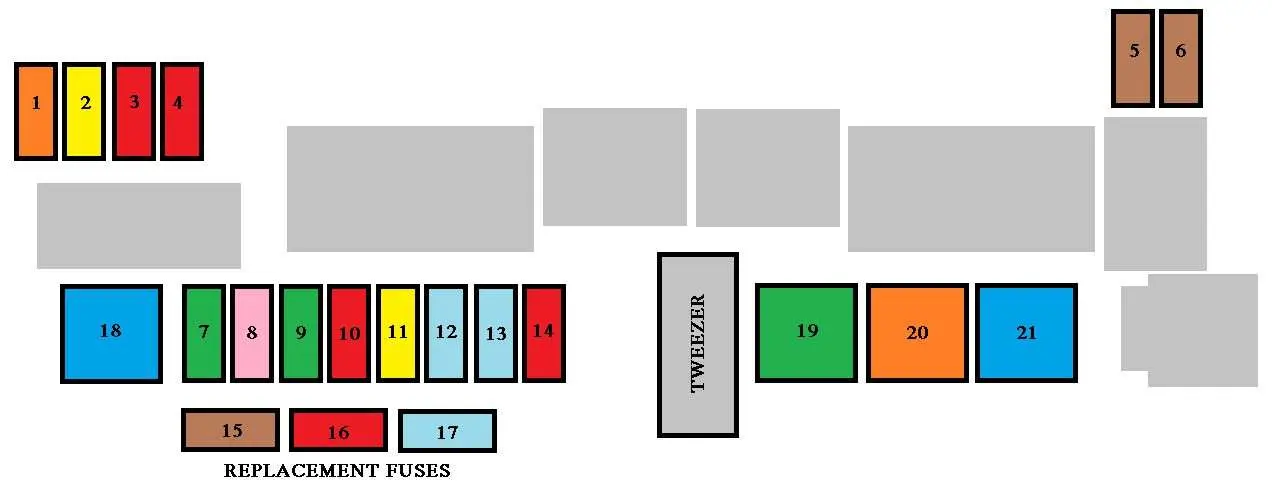

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Светодиодные дневные ходовые огни |
| 2 | вентиляции | Передние противотуманные фары |
| 3 | 10 | Левый передний фонарь |
| 4 | 10 | Правый передний фонарь |
| 5 | 7.5 | 2 Камбио Троник; Система впрыска топлива. |
| 6 | 7.5 | 2 Камбио Троник; Система впрыска топлива. |
| 7 | тридцать | светодиодные дневные ходовые огни; Передние противотуманные фары. |
| 8 | 25 | АБС |
| 8 | тридцать | ABS/ESP (с VSC) |
| 9 | тридцать | Антипасто; Обогрев заднего стекла; ABS; Вентилятор охлаждения в сборе; Передний и задний дворник и омывающая жидкость; Усилитель руля; Централизованное запирание/разблокирование; Кондиционер; Обогрев; Электрические стеклоподъемники; Спидометр; Спидометр; мяч Фонарь заднего хода; воздушная подушка; Система впрыска топлива; 2 Камбио Троник; Панель инструментов; Светодиодные дневные ходовые огни. |
| 10 | 10 | Аварийное освещение; Панель инструментов; Спидометр; Указатели поворотов. |
| 11 | вентиляции | Левый передний фонарь; Правый передний фонарь. |
| 12 | 15 | Люстра; Спидометр; Системный звук; Панель инструментов; Спидометр. |
| 13 | 15 | Система впрыска топлива; Вентилятор охлаждения в сборе. |
| 14 | 10 | Корно |
| 15 | 7.5 | Запасной предохранитель |
| 16 | 10 | Запасной предохранитель |
| 17 | 15 | Запасной предохранитель |
| 18 | 50 | 2 Камбио Троник |
| 19 | 30/40 | Вентилятор охлаждения в сборе |
| 20 | 40 | АБС |
| 20 | 50 | ABS/ESP (с VSC) |
| 21 | 50 | Усилитель руля |
