Peugeot 107 (2007-2011) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2007, 2008, 2009, 2010, 2011.
Прикуриватель (розетки) Peugeot 107 Он управляется предохранителями 11 и 15 в блоке предохранителей панели приборов.
Блоки предохранителей расположены под обшивкой приборной панели и рядом с аккумуляторной батареей в моторном отсеке.

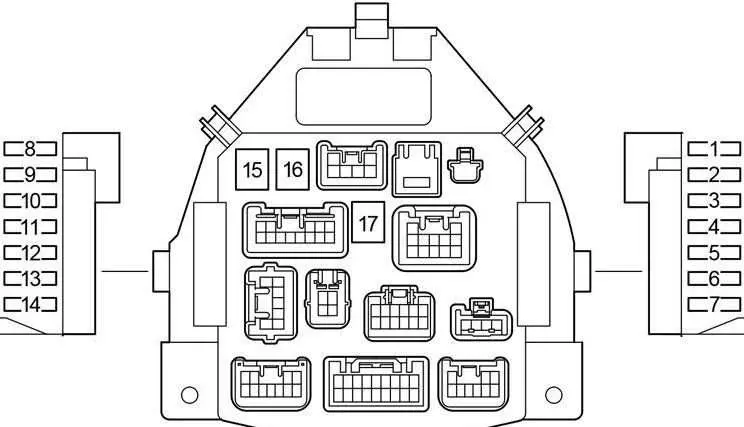

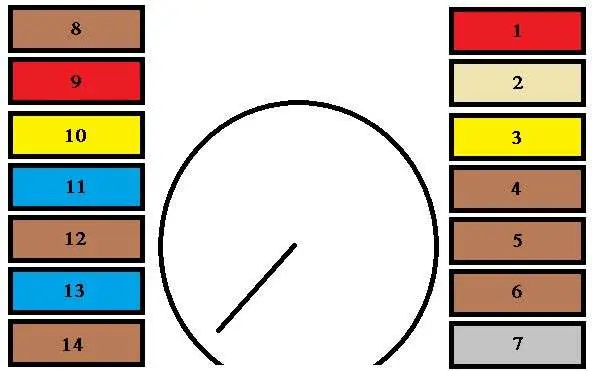

Панель инструментов
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | Стоп-сигналы; ABS; Камбио «2 Троник». |
| 2 | 25 А. | Централизованное запирание/разблокирование |
| 3 | 20 А. | Обдув заднего стекла |
| 4 | 7,5 ампер | Заднее освещение; Подсветка номерного знака; Панель инструментов; Шермо. |
| 5 | 7,5 ампер | Диагностический разъем |
| 6 | 7,5 ампер | Ретро-неббия; Панель инструментов; Камбио «2 Троник». |
| 7 | – | Не используется |
| 8 | 7,5 ампер | ABS; Усилитель руля; Кондиционер; Вентилятор в сборе. |
| 9 | 10 А. | Задние фары; Централизованное запирание/разблокирование; Электрические стеклоподъемники; Обдув заднего стекла; Спидометр; Кондиционер; Обогрев; Спидометр. |
| 10 | 20 А. | Передний и задний дворник |
| 11 | 15 А. | Аудиооборудование; Электронный иммобилайзер двигателя; Нажмите 12 В (макс. 120 Вт). |
| 12 | 7,5 ампер | Обдув заднего стекла; ABS; Вентиляторный агрегат; Передний и задний дворник; Усилитель руля; Централизованное запирание/разблокирование; Кондиционер; Электрические стеклоподъемники; Спидометр; Спидометр. |
| 13 | 15 А. | воздушная подушка; Контроллер двигателя; Электронный иммобилайзер двигателя; Камбио «2 Троник»; Панель инструментов. |
| 14 | 7,5 ампер | Кондиционер |
| 15 * | 40 А. | Аксессуары; туманообразование; ABS; Реле вентилятора в сборе; Передний и задний дворник. |
| 16 * | 30 А. | Электрические окна |
| 17 * | 40 А. | Обогрев; Кондиционер. |
| * Предохранители расположены за приборной панелью. Чтобы изменить их, обратитесь в дилерский центр Peugeot. |
Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 50 А. | Камбио «2 Троник»; Вентилятор в сборе (дизель). |
| 2 | 10 А. | Fari |
| 2 | 20 А. | Фары с дневными ходовыми огнями |
| 3 | 30 А. | Блок управления АБС/ESP |
| 4 | 30 А. | Силовой выключатель зажигания |
| 5 | 10 А. | Аварийное освещение; Сигнальные лампы приборной панели; Указатели поворотов. |
| 6 | 10 А. | Fari |
| 7 | 15 А. | Дополнительный свет; Спидометр; Аудиооборудование; Панель инструментов; Спидометр. |
| 8 | 15 А / 25 А | Блок управления бензиновым/дизельным двигателем |
| 9 | 10 А. | Корно |
| 10 | 30 А. | Вентилятор в сборе (бензин) |
| 11 | 50 А. | АБС / ESP |
| 12 | 50 А. | Усилитель руля |
