Peugeot 107 (2005-2018) — Блок предохранителей
Содержание
Peugeot 107 (2005-2018) — Схема блока предохранителей
Год производства: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годы.
Предохранитель прикуривателя (розетка) в Peugeot 107 (2005-2018 гг.). Предохранитель 11 находится в блоке предохранителей панели приборов.

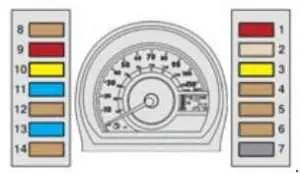

Блоки предохранителей панели приборов
| Нет. | Ампер [A] | описание |
| 1 | 10 | Стоп-сигналы; ABS; Электронная коробка передач. |
| 2 | 25 | Центральный замок; Дистанционное управление. |
| 3 | 20 | Испарение заднего стекла |
| 4 | 7.5 | Задние фары; Подсветка номерного знака; Приборная доска; Отображать; Регулировка фар; светодиодные дневные ходовые огни; Позиционные фонари. |
| 5 | 7.5 | Диагностический разъем |
| 6 | 7.5 | Электронная коробка передач; Задние фары; ЭСП; светодиодные дневные ходовые огни; Приборная доска; Спидометр. |
| 7 | 7.5 | Испарение |
| 8 | 7.5 | АБС/ЭСП; Усилитель руля; Установка вентилятора. |
| 9 | 10 | фонари заднего хода; Центральный замок; Электрические стеклоподъемники; Запотевание заднего стекла; Спидометр; Кондиционер; Обогрев; Магнитофон; Pilota |
| 10 | 20 | Передние и задние дворники; Моющая жидкость. |
| 11 | 15 | Аудиооборудование; Нажмите da 12 В (макс. 120 Вт). |
| 12 | 7.5 | Обогреватель заднего стекла; ABS; Монтаж вентилятора; Стеклоочистители и омыватели передних и задних стекол; Усилитель руля; Центральный замок; Кондиционер; Обогрев; Электрические стеклоподъемники; Спидометр; Спидометр; Пульт дистанционного управления; Реверсивный свет. |
| 13 | 15 | Воздушная подушка; Система впрыска топлива; Передача инфекции; Панель приборов; Спидометр; Светодиодные дневные ходовые огни. |
| 14 | 7.5 | Кондиционер; Отопление. |
| 15 | 40 | Системный звук; Преса да 12 В; Передние и задние дворники; Усилитель руля; АБС/ЭСП; Вентилятор охлаждения в сборе. |
| 16 | 30 | Электрические окна |
| 17 | 40 | Кондиционер; Отопление. |

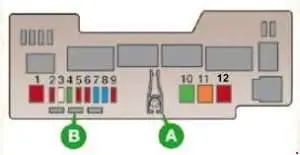

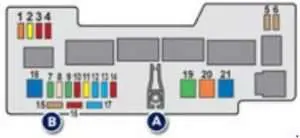

Блок предохранителей в моторном отсеке
2005-2012
2012-2018
| Нет. | Ампер [A] | описание |
| 1 | 5 | Светодиодные дневные ходовые огни |
| 2 | 20 | Передние противотуманные фары |
| 3 | 10 | Левая передняя лампа |
| 4 | 10 | Правый передний фонарь |
| 5 | 7.5 | Камбио 2 Троник; Система впрыска топлива. |
| 6 | 7.5 | Камбио 2 Троник; Система впрыска топлива. |
| 7 | 30 | светодиодные дневные ходовые огни; Передние противотуманные фары. |
| 8 | 25 30 | ABS; ABS/ESP (с VSC). |
| 9 | 30 | Доброжелательность; Обогреватель заднего стекла; ABS; Вентилятор охлаждения в сборе; Передние и задние дворники и омыватель; Усилитель руля; Центральный замок; Кондиционер; Обогрев; Электрические стеклоподъемники; Спидометр; Спидометр; Пульт дистанционного управления; Фонарь заднего хода; Воздушная подушка; Система впрыска топлива; Электронная коробка передач; Панель приборов; Светодиодные дневные ходовые огни. |
| 10 | 10 | Аварийное освещение; Панель приборов; Спидометр; Указатели поворотов. |
| 11 | 20 | Левая передняя лампа; Правый передний фонарь. |
| 12 | 15 | Внутренняя лампочка; Спидометр; Системный звук; Панель приборов; Тахометр. |
| 13 | 15 | Система впрыска топлива; Вентилятор охлаждения в сборе. |
| 14 | 10 | Корно |
| 15 | 7.5 | Запасной предохранитель |
| 16 | 10 | Запасной предохранитель |
| 17 | 15 | Запасной предохранитель |
| 18 | 50 | 2 Магистральная трансмиссия |
| 19 | 30/40 | Вентилятор охлаждения в сборе |
| 20 | 40 50 | ABS; ABS/ESP (с VSC). |
| 21 | 50 | Усилитель руля |
