Peugeot 1007 (2004-2006) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2004, 2005, 2006.

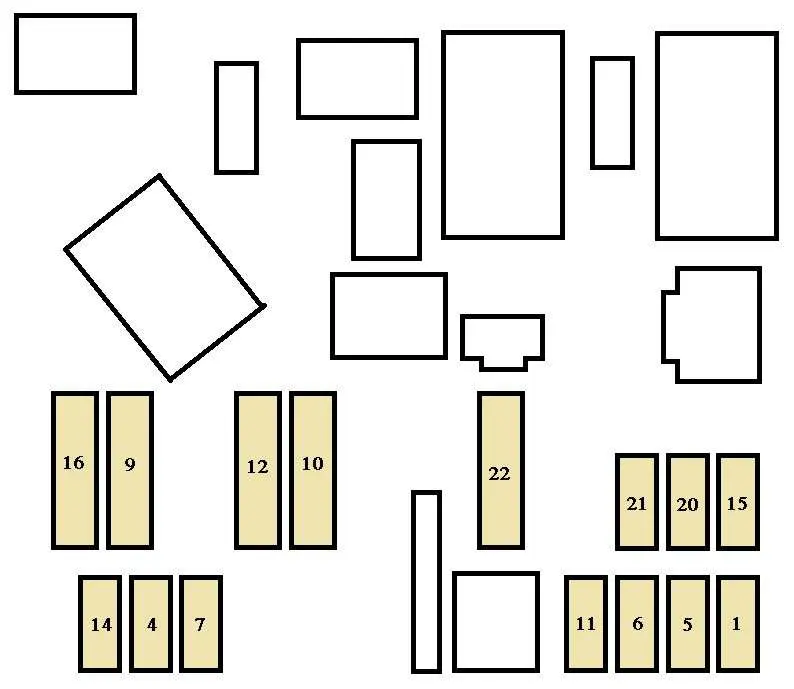

Блок предохранителей в салоне

Номер	Ампер [A]	описание
1	15	Питание диагностического разъема; моторизованные крючки; Дверные выключатели Сезам; Органы управления на руле.
4	20	Часы; Многофункциональный дисплей; Аудиооборудование; Аудио/телефон; Блок сигнализации.
5	15	Сирена сигнализации
6	10	Диагностический разъем; Датчик угла поворота рулевого колеса; Регулятор замка ремня безопасности.
7	15	Блок сигнализации; Датчик дождя/света.
9	тридцать	Розетка для буксирного крюка
10	40	Запотевание заднего стекла и наружных зеркал
11	15	Задний стеклоочиститель
12	тридцать	Электрические стеклоподъемники; Люк.
14	10	Блок предохранителей двигателя; Органы управления на руле; Блок управления подушками безопасности и преднатяжителями.
15	15	Панель; Многофункциональный дисплей; Аудиооборудование; Аудио/телефон; CD-чейнджер; Кондиционер; Помощь при парковке; Кунжутная дверь.
16	тридцать	Центральный замок; Тупик.
20	10	Правый стоп-сигнал
21	15	Левый стоп-сигнал; Третий стоп-сигнал.
22	20	Потолочное освещение; Лампы для чтения карт; Подсветка бардачка; Более легкий; Электрические наружные зеркала; Аудиоаппаратура, установленная на заводе; Подсветка номерного знака.
CII	–	шунтирующий ФАР

Макси предохранители

Номер	Ампер [A]	описание
ФХ1 *	40	Левая дверь «Сезам»
ФХ2 *	40	Правая дверь «Сезам»
ФХ3 *	20	Сиденья с подогревом
ФХ4 *	20	Аудиоусилитель
ФХ5 *	–	Не используется

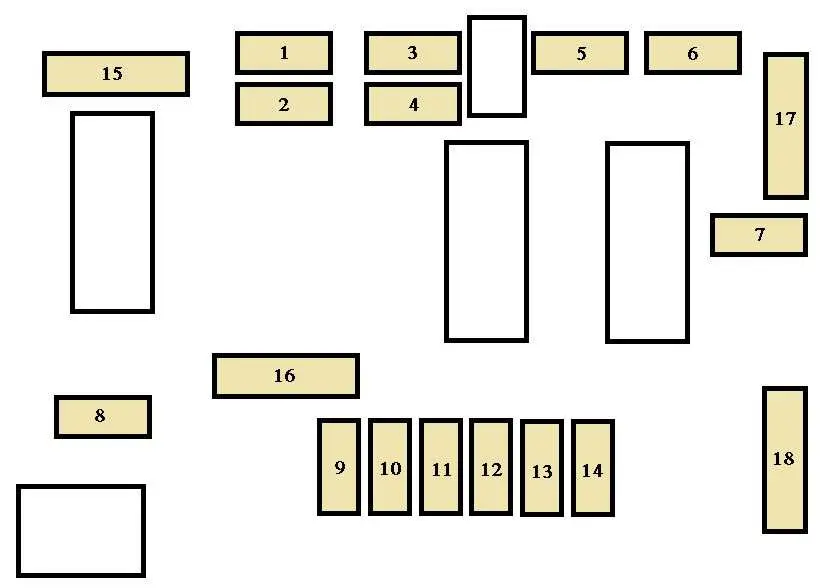

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	10	Отопитель (дизельный); Датчик воды в дизеле (дизеле); Фонарь заднего хода; Блок управления коробкой передач «2 Троник»..
2	15	Помпа ди бензина
3	10	Блок управления АБС/ESP
4	10	Органы управления впрыском и гидроусилителем руля; Выключатели тормоза и сцепления; Реле коробки передач «2 Троник»; Дополнительный отопительный агрегат (Дизель); Датчик уровня охлаждающей жидкости двигателя (дизель).
5	–	Не используется
6	15	Передние противотуманные фары
7	20	помпа лавафари
8	20	Реле вентилятора в сборе; Блок управления впрыском.
9	15	Ближний свет левый
10	15	Правый ближний свет
11	10	Левая фара дальнего света
12	10	Правая фара дальнего света
13	15	Корно
14	10	Насосы переднего и заднего омывателя
15	тридцать	Катушка зажигания (бензин); Соленоидные клапаны; Сапун (бензин); Датчики кислорода (бензин); Форсунки (бензиновые); Датчик низкого уровня воздуха (Дизель); ТНВД (дизель); Дизельный регулятор высокого давления.
16	тридцать	Реле воздушного насоса; Дизельный обогреватель.
17	тридцать	Дворники
18	40	Воздуходувки

Макси предохранители

Номер	Ампер [A]	описание
МФ1*	тридцать	Вентилятор в сборе
МФ2*	тридцать	Блок управления АБС/ESP
МФ3*	тридцать	Блок управления АБС/ESP
МФ4*	60	Блок питания интегрирован в системный интерфейс
МФ5*	70	Блок питания интегрирован в системный интерфейс
МФ6*	80	Зловещая Дверь и Дестре из «Сезама»; Аудиоусилитель; Сиденья с подогревом.
МФ7*	тридцать	Выключатель питания, мощность
МФ8*	80	Электроусилитель руля
