Перегрев системы катализатора P200E, ряд 1

Код неисправности OBD-II Техническое описание

Система катализатора перегрева, банк 1

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии и применяется ко многим автомобилям OBD-II (с 1996 года и новее). Это может включать в себя, помимо прочего, автомобили Ford, Hino, Mercedes Benz, VW и т. Д. Несмотря на общий характер, точные этапы ремонта могут различаться в зависимости от года выпуска, марки, модели и конфигурации трансмиссии.

Если на вашем дизельном автомобиле, оборудованном OBD-II, сохранен код P200E, это означает, что модуль управления трансмиссией (PCM) обнаружил чрезмерную температуру системы катализатора для первого ряда двигателей. Банк 1 – это группа двигателя, в которой находится цилиндр номер один.

Каталитическая система в современном автомобиле с дизельным двигателем, работающим на экологически чистом топливе, предназначена для снижения вредных выбросов выхлопных газов до того, как они попадут в атмосферу. Выбросы выхлопных газов состоят в основном из углеводородов (HC), оксида углерода (CO), оксида азота (NOx) и твердых частиц (сажа – в дизельных двигателях). Каталитический нейтрализатор – это, по сути, большой фильтр (с мелкими ячейками), способный выдерживать экстремальные температуры. Выхлопные газы двигателя проходят через него, а вредные выбросы задерживаются платиновым фильтрующим элементом. Экстремальные температуры, возникающие внутри каталитического нейтрализатора, помогают сжигать вредные выбросы.

Катализаторная система отвечает за сокращение (в основном) всех других выбросов выхлопных газов, хотя некоторые приложения также оснащены ловушкой NOx.

Системы рециркуляции выхлопных газов (EGR) делают еще один шаг в снижении выбросов NOx. Тем не менее, сегодняшние более крупные и мощные дизельные двигатели не могут соответствовать строгим федеральным (США) стандартам выбросов только с системой рециркуляции отработавших газов, каталитическим нейтрализатором и улавливателем NOx. По этой причине были изобретены системы селективного каталитического восстановления (СКВ).

Системы SCR впрыскивают жидкость для выхлопных газов дизельного двигателя (DEF) в выхлопные газы перед сажевым фильтром и / или каталитическим нейтрализатором. Точно рассчитанный впрыск DEF повышает температуру фильтрующего элемента и позволяет ему работать более эффективно. Это увеличивает срок службы фильтрующего элемента и позволяет снизить выбросы вредных выхлопных газов в атмосферу.

Датчики температуры выхлопных газов размещаются до и после катализатора, чтобы контролировать его температуру и эффективность. Вся система SCS контролируется и управляется либо PCM, либо автономным контроллером (который взаимодействует с PCM). В противном случае контроллер контролирует датчики O2, NOx и температуры выхлопных газов (а также другие входы), чтобы определить подходящее время для впрыска DEF. Точный впрыск DEF необходим для поддержания температуры выхлопных газов в пределах допустимых параметров и оптимизации фильтрации загрязняющих веществ.

Если PCM обнаруживает чрезмерную температуру системы катализатора (для первого ряда двигателей), код P200E будет сохранен, и может загореться индикаторная лампа неисправности.

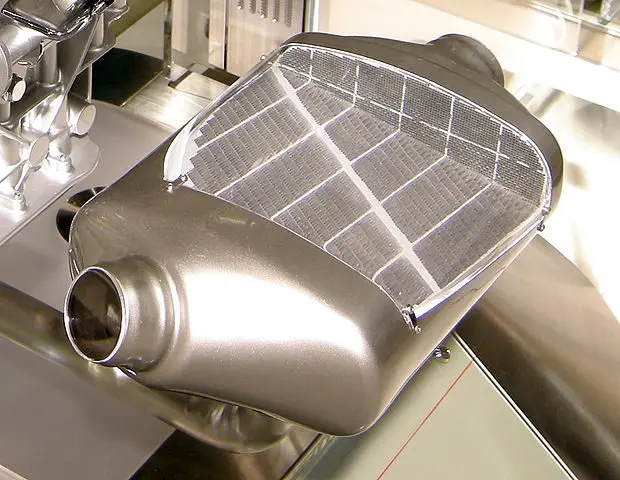

Вырезка типичного сажевого фильтра:

Какова серьезность этого кода неисправности?

Любые сохраненные коды каталитической системы могут быть предшественниками засоренной выхлопной системы. Сохраненный код P200E следует рассматривать как серьезный и устранять как можно скорее. Повреждение катализатора может произойти, если условия, которые способствовали сохранению кода, не будут исправлены своевременно.

Каковы некоторые симптомы кода?

Симптомы кода неисправности P200E могут включать:

Сниженная производительность двигателя
Чрезмерный черный дым из выхлопных газов автомобиля
Снижение топливной экономичности
Другие коды, связанные с выбросами

Каковы некоторые из распространенных причин появления кода?

Причины появления этого кода могут включать:

Неработающая система SCR
Неисправен инжектор SCR
Неправильная или недостаточная жидкость DEF
Неисправен датчик температуры выхлопных газов
Плохой контроллер SCR или ошибка программирования
Утечки выхлопных газов перед катализатором
Установка неоригинальных или высокоэффективных компонентов выхлопной системы

Каковы некоторые шаги по устранению неполадок P200E?

Если коды SCR также сохранены, их следует устранить, прежде чем пытаться диагностировать сохраненный P200E. Утечки выхлопных газов перед катализатором должны быть устранены, прежде чем пытаться диагностировать этот тип кода.

Для диагностики кода P200E вам понадобится доступ к диагностическому сканеру, цифровому вольт / омметру (DVOM), инфракрасному термометру с лазерной указкой и источнику диагностической информации для конкретного автомобиля.

Если вы можете найти бюллетень технического обслуживания (TSB), соответствующий году выпуска, марке и модели автомобиля; а также объем двигателя, сохраненный код / коды и обнаруженные симптомы, он может предоставить полезную диагностическую информацию.

Вам нужно начать диагностику с визуального осмотра системы впрыска SCR, датчиков температуры выхлопных газов, датчиков NOx, а также жгутов и разъемов датчиков кислорода (02). Перед тем, как продолжить, сгоревшую или поврежденную проводку и / или разъемы необходимо отремонтировать или заменить.

Затем подключите сканер к диагностическому разъему автомобиля и извлеките все сохраненные коды и соответствующие данные стоп-кадра. Запишите эту информацию перед очисткой кодов и пробным вождением автомобиля, пока PCM не перейдет в режим готовности или код не будет сброшен.

Код является прерывистым, и его может быть намного сложнее диагностировать (в настоящее время), если PCM переходит в режим готовности. В этом случае условия, которые способствовали сохранению кода, возможно, должны ухудшиться, прежде чем можно будет поставить точный диагноз.

Если код будет сброшен, выполните поиск в источнике информации о транспортном средстве, чтобы получить диагностические блок-схемы, схемы контактов разъема, виды лицевой стороны разъема, а также процедуры и спецификации тестирования компонентов. Эта информация потребуется для завершения следующего шага вашей диагностики.

Используйте инфракрасный термометр, чтобы определить фактическую температуру до и после катализатора. Наблюдайте за потоком данных сканера, чтобы сравнить ваши фактические результаты с информацией на экране отображения данных сканера. Также сравните данные датчиков температуры выхлопных газов между рядами двигателей. Если обнаружены несоответствия температуры выхлопных газов, проверьте соответствующие датчики с помощью DVOM. Датчики, не соответствующие спецификациям производителя, следует считать неисправными.

Если все датчики и схемы работают должным образом, подозревайте, что каталитический элемент неисправен или что система SCR вышла из строя.

Убедитесь, что резервуар DEF заполнен соответствующей жидкостью, а система SCR работает должным образом.
