P0A7D Гибридный аккумуляторный блок Низкий уровень заряда

Код неисправности OBD-II Техническое описание

Гибридный аккумуляторный блок Низкий уровень заряда

Что это значит?

Это общий диагностический код неисправности (DTC), применимый ко многим автомобилям OBD-II (с 1996 года и новее). Это может включать, но не ограничивается, автомобили от Toyota (Prius, Camry), Lexus, Fisker, Ford, Hyundai, GM и т. Д. Несмотря на общий характер, точные этапы ремонта могут различаться в зависимости от года выпуска, марки, модели и конфигурации трансмиссии.

Если ваш гибридный автомобиль (HV) сохранил код P0A7D, это означает, что модуль управления трансмиссией (PCM) обнаружил недостаточный уровень заряда, поскольку он относится к высоковольтной аккумуляторной батарее. Этот код следует хранить только в гибридных автомобилях.

Обычно высоковольтная (никель-металлогидридная) батарея состоит из восьми (1.2 В) ячеек, расположенных последовательно. Двадцать восемь из этих ячеек составляют аккумуляторную батарею гибридного автомобиля. Система управления аккумуляторной батареей гибридного транспортного средства (HVBMS) отвечает за регулирование и мониторинг высоковольтной аккумуляторной батареи. HVBMS взаимодействует с PCM и другими контроллерами по мере необходимости.

Сопротивление отдельных элементов, напряжение аккумулятора и температура аккумулятора – все это факторы, которые учитываются HVBMS (и другими контроллерами) при расчете состояния аккумуляторной батареи и желаемого состояния заряда. В большинстве гибридных автомобилей используется система HVBMS, в которой каждая ячейка оснащена амперметром / датчиком температуры. HVBMS отслеживает данные от каждой ячейки и сравнивает отдельные уровни напряжения, чтобы определить, работает ли аккумуляторная батарея при желаемом уровне заряда. После расчета данных соответствующий контроллер реагирует соответствующим образом.

Если PCM обнаруживает уровень напряжения от HVBMS, который недостаточен для условий, код P0A7D будет сохранен, и может загореться индикаторная лампа неисправности (MIL). В некоторых случаях для освещения MIL потребуется несколько циклов отказа.

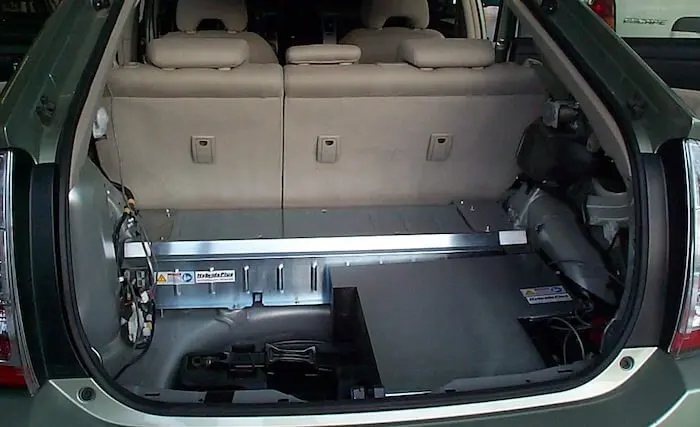

Типичный гибридный аккумулятор:

Какова серьезность этого кода неисправности?

Сохраненный код P0A7D и все другие коды, относящиеся к HVBMS, следует отнести к категории серьезных и рассматривать как таковые. При сохранении этого кода гибридная силовая установка может быть отключена.

Каковы некоторые симптомы кода?

Симптомы кода неисправности P0A7D могут включать:

Сниженная топливная эффективность
Сниженная общая производительность
Другие коды, связанные с высоковольтной аккумуляторной батареей
Отключение электродвигательной установки

Каковы некоторые из распространенных причин появления кода?

Причины появления этого кода могут включать:

Неисправный высоковольтный аккумулятор, элемент или аккумуляторный блок
Неисправный генератор, турбина или генератор
Неисправность датчика HVBMS
Вентиляторы аккумуляторной батареи гибридного автомобиля не работают должным образом
Ослабленные, сломанные или корродированные соединители или кабели сборных шин

Каковы некоторые шаги по устранению неполадок P0A7D?

Если коды системы зарядки аккумулятора также присутствуют, диагностируйте и отремонтируйте их, прежде чем пытаться диагностировать P0A7D.

Для точной диагностики кода P0A7D вам понадобится диагностический сканер, цифровой вольт / омметр (DVOM) и источник диагностической информации о системе аккумуляторной батареи гибридного автомобиля.

Начните с визуального осмотра аккумуляторной батареи гибридного автомобиля и всех схем. Обратите внимание на признаки коррозии, повреждений или разомкнутых цепей. При необходимости удалите коррозию и отремонтируйте неисправные компоненты.

Используйте сканер, чтобы получить все сохраненные коды и соответствующие данные стоп-кадра. После записи этой информации очистите коды и проведите тест-драйв автомобиля. Если возможно, проведите тест-драйв автомобиля, пока PCM не перейдет в режим готовности или код не будет сброшен.

Если P0A7D сброшен, используйте сканер для наблюдения за данными заряда высоковольтной АКБ и состоянием заряда АКБ. Получите процедуры и спецификации тестирования аккумуляторной батареи из своего источника информации о высоковольтном напряжении. Расположение соответствующих схем расположения компонентов, схем подключения, видов лицевых поверхностей разъемов и схем расположения выводов разъемов будет способствовать точной диагностике.

Если аккумуляторная батарея окажется неисправной: ремонт аккумуляторной батареи гибридного автомобиля возможен, но может оказаться ненадежным. Самый надежный способ исправить неисправный аккумуляторный блок гибридного автомобиля – это заменить его заводским, но это может быть непомерно дорого. В таком случае подумайте о правильном используемом высоковольтном аккумуляторном блоке.

Если аккумуляторная батарея соответствует функциональным характеристикам, проверьте соответствующие датчики HVBMS (температуры и напряжения), следуя спецификациям и процедурам тестирования производителя. Это можно сделать с помощью DVOM. Замените датчики, не соответствующие спецификациям производителя.

Если все датчики работают должным образом, используйте DVOM для проверки сопротивления отдельных ячеек. Ячейки, которые демонстрируют недопустимую степень сопротивления, должны иметь разъемы шин и кабели, проверенные с помощью DVOM.

Вышедшие из строя аккумуляторные элементы и батареи можно заменить, но полная замена аккумуляторной батареи гибридного автомобиля обычно является наиболее надежным решением.
Сохраненный код P0A7D не деактивирует автоматически систему зарядки аккумуляторной батареи гибридного автомобиля, но условия, которые привели к сохранению кода, могут отключить ее.
Если у рассматриваемого HV на одометре более 100,000 миль, заподозрите неисправность аккумуляторной батареи HV.
Если автомобиль проехал менее 100 XNUMX миль, вероятно, причиной неисправности является неплотное или ржавое соединение.
