Opel Tigra I (1993-2000) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1993, 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годы.

Пассажирский салон

Основная коробка

Он расположен под приборной панелью со стороны водителя, за защитной крышкой.

описание

1	Аварийная сигнализация 20А, противоугонная сирена, освещение салона и багажника
2	10А автоматическая коробка передач
3	30А Обогрев заднего стекла, защита от кражи
4	10А Дневные ходовые огни
5	10А автоматическая коробка передач
6	10А Фонари заднего хода и задние противотуманные фары
7	30А кондиционер
8	20А Левый габаритный фонарь, левый задний габаритный фонарь
9	Сдвижная крыша 20А
10	10А Левая фара дальнего света
11	30А Омыватель фар
12	10А Левая фара ближнего света, регулировка фар по уровню
13	20А Одиночный замок
14	40А Обогрев заднего стекла
15	Вентилятор отопителя 30А и К/В
16	30А Стеклоочиститель
17	Радиоприемник 10А, информационный дисплей, сигнализаторы, К/В, освещение бардачка, электростеклоподъемники, направляющие наружных зеркал, гидроусилитель руля
18	20А Одинарный замок, фонари заднего хода, спидометр, АКПП, подогрев сидений и заднего стекла,  легче
19	10A K/L фары, дневные ходовые огни
20	Ventilatore 30A K/V
21	15А Стоп-сигналы и сигнализация
22	10А АБС
23	10А Задний фонарь правый, задний правый фонарь, освещение номерного знака;
24	Кондиционер 15А
25	10А Правая фара дальнего света
26	20А Топливный насос, система впрыска топлива
27	10А Правая фара ближнего света, регулировка фар
28	Windows 30А

Реле

описание

1. Обогрев наружных зеркал (реле времени)
2. Активируйте сигнальное реле
3. Прерывистая работа стеклоочистителя заднего стекла
4. Кодирование противотуманных фар (6 контактов)
5. Противотуманные огни
6. Противотуманные огни
7. Прерывистая работа стеклоочистителей
8. Обогрев заднего стекла
9. Фары с предупреждающим зуммером
10. Противоугонная сирена
11. Насос омывателя фар (реле задержки)
12. Реле стартера противоугонной сигнализации
13. DRL
14. 10, 14 или 16-контактный DLC в зависимости от версии

ЧИТАТЬ  Opel Adam (2015) – блок предохранителей

Конструкция блоков и назначение их элементов могут отличаться от представленных и зависеть от года выпуска и уровня оснащения автомобиля.

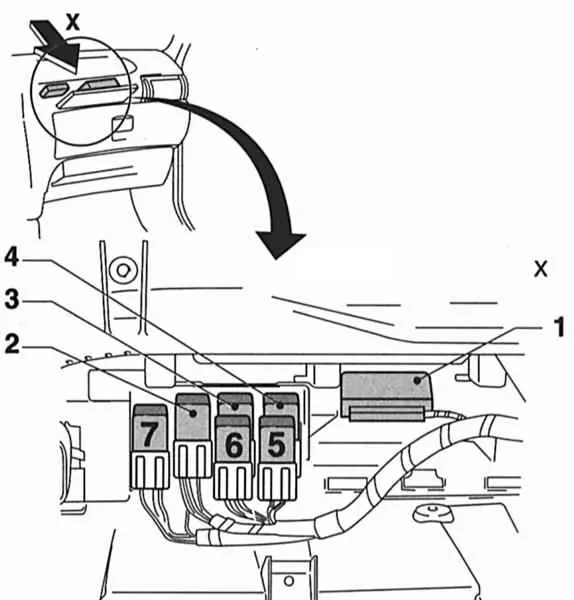

Дополнительный релейный блок 1

Он расположен над бардачком.

описание

Тип 1

1. Противоугонная сигнализация (центральная)
2. Вентилятор радиатора конденсатора К/В (реле К51)
3. Вентилятор радиатора конденсатора К/В (реле К52)
4. Вентилятор радиатора конденсатора К/В (реле К26)
5. К/В
6. К/В вентилятор
7. Вентилятор радиатора конденсатора К/В, 2-я передача

Цифровой 2

1. Реле вентилятора охлаждения конденсатора I K/V (до 1995 г.)
2. Вентилятор охлаждения конденсатора II Реле K/V (до 1995 г.) или Реле K/V (с 1996 г.)
3. Реле вентилятора радиатора конденсатора III K/V (до 1995 г.)

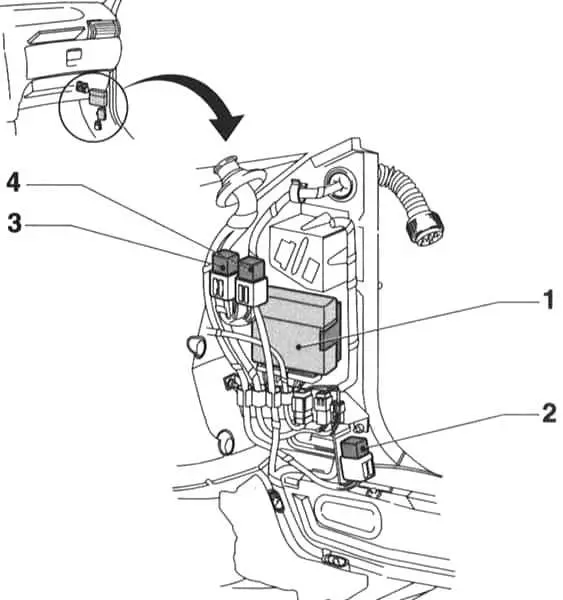

Дополнительный релейный блок 2

Это устройство крепится к правому выхлопу, закрытому внутренней обшивкой.

описание

1. Централина МулТек
2. Реле топливного насоса
3. Реле свечей накаливания для дизельных двигателей
4. Реле контроля заряда аккумулятора

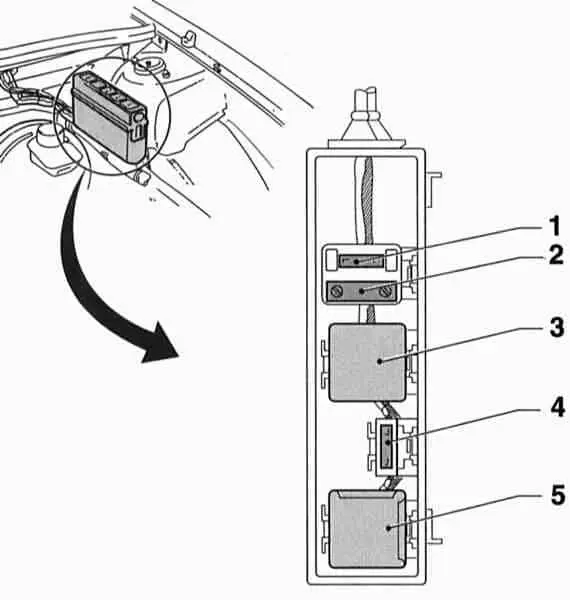

Вано моторе

Он расположен с левой стороны моторного отсека.

Тип 1

описание

1. Предохранитель нагревателя топливного фильтра дизельного двигателя
2. Предохранитель свечи накаливания дизельного двигателя
3. Реле подогревателя дизельного топливного фильтра
4. Предохранитель звукового сигнала и противоугонной сигнализации
5. Реле компрессора К/В

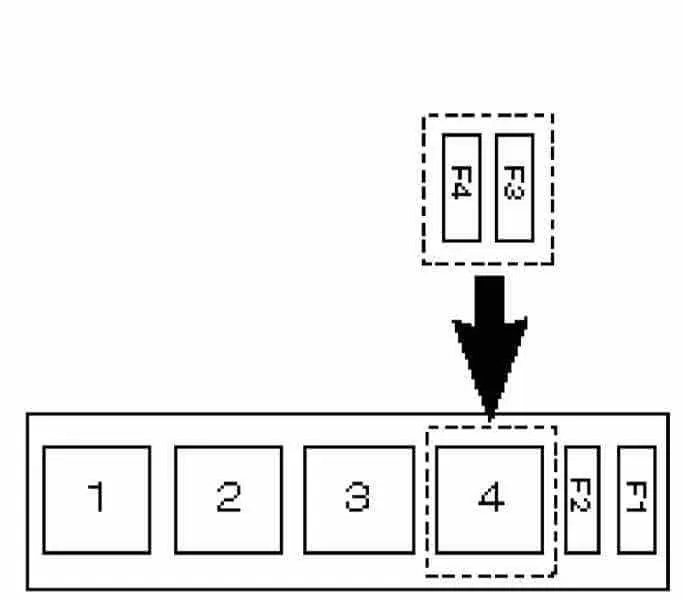

Цифровой 2

описание

• F1 – F2 Воздушный насос для смешивания отработанного воздуха
• F3 Предохранитель обогрева топливного фильтра дизельного двигателя
• F4 Предохранитель свечи накаливания дизельного двигателя
• 1 Реле компрессора К/В
• 2 Реле I вентилятора конденсатора K/V
• 3 Реле II вентилятора конденсатора К/В
• 4 Реле III вентилятора конденсатора K/V.
