Opel Movano B (2018-2022) – блок предохранителей
Применяется к автомобилям, выпущенным в разные годы:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Пассажирский салон
Основная коробка
описание
| 1 | 10 | Информационно-развлекательная система; Подогрев сидений (сервисное реле 1-го реле работы двигателя) |
| 2 | 15 | Розетка питания 1 |
| 3 | 10 | Более легкий |
| 4 | 10 | Розетка питания 2 |
| 5 | 5 | Щиток приборов |
| 6 | 30 | Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Поворотники; Задние противотуманные фары; Модуль управления кузовным оборудованием (ЭБУ Habitacle + Batsecurite). |
| 8 | 5 | Диагностический разъем |
| 9 | – | – |
| 10 | 5 | ABS; Программа электронной стабилизации. |
| 11 | 10 | Внутреннее освещение; Стоп-сигналы. |
| 12 | 5 | Модуль управления кузовным оборудованием |
| 13 | 15 | Стоп-сигналы |
| 14 | 5 | Модуль управления кузовом; Электрические стеклоподъемники; Кондиционер. |
| 15 | 20 | Обогрев заднего стекла слева |
| 16 | 20 | Обогрев правого заднего стекла |
| 17 | 15 | Лавакристалли (комманди аль-воланте) |
| 18 | 5 | Электронный иммобилайзер |
| 19 | 15 | Подогрев сидений (BFRH2, ADPCNC, сборник адаптаций) |
| 20 | – | – |
| 21 | 10 | Угловые светильники |
| 22 | 10 | Информационно-развлекательная система; Подогрев сидений; Экран автомобиля; Аудио соединения; Внимание. |
| 23 | пять | Громкая связь |
| 24 | 10 | тахограф |
| 25 | – | – (положение диода) |
| 26 | – | – (положение диода) |
| 27 | 40 | Вентилятор кондиционера |
| 28 | 10 | Дополнительные адаптации (BFRH2, реле ACC deeste, реле сервитута 1) |
| 29 | 40 | Электрические стеклоподъемники; Модуль управления кузовным оборудованием. |

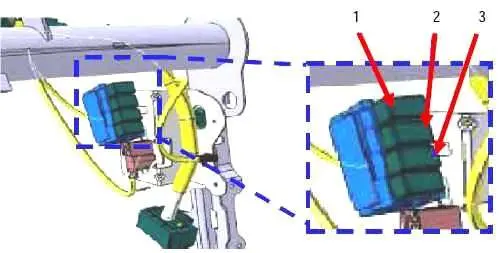

Дополнительные коробки
Они расположены с правой стороны (правый и левый руль) под приборной панелью и соединены с правым фланцем панели приборов.
ЧИТАТЬ Opel Corsa-e (2020-2021) – блок предохранителей и реле
Box 1
описание
- 20А – Блок питания для распределения тока покоя 12 В.
- 20А — Информация о работе двигателя
- 20А — Подогрев сиденья
Box 2
описание
- 20А Раздвижная дверь
- 20А Крышка багажника
- 20А Сиденье автобуса с подогревом
- 20А Автобус ЭСП
- 40А Информация по кондиционированию воздуха
- 70А BCM + питание от аккумулятора
- 70А BCM + блок питания зарядно-разрядного устройства
Вано моторе
Тип 1
описание
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | АВТОБУС X62 |
| F4 | 40 | БЛОК УПРАВЛЕНИЯ АБС |
| F5 | 50 | Реле дополнительного обогрева 1 |
| F6 | 50 | Специальная переоборудование кузова, X62 BUS |
| F7 | 70 | Реле дополнительного обогрева 2 |
| F8 | 70 | Задние фары; Блок предохранителей в салоне; Резистор подогревателя дизеля. |
| F9 | 70 | Блок реле и предохранители салона |
| F10 | 50 | Реле электровентилятора 3; Реле вентилятора двигателя (номинал зависит от комплектации автомобиля). |
| 40 | ||
| F11 | 40 | Реле скорости вентилятора двигателя 1; Реле 2 скорости вентилятора двигателя (значение зависит от технических характеристик автомобиля). |
| 50 | ||
| 60 | ||
| F12 | 40 | Аввио дель моторе |
| F13 | 60 | Блок сопряжения с подогревом |
| F14 | 60 | Блок сопряжения с подогревом |
| F15 | 70 | Реле свечей накаливания в сборе для дизельных двигателей |
| F 16 | 40 | Реле крепления трансмиссионного насоса |
| 50 | Блок предохранителей 2 | |
| БЛОК ПРЕДОХРАНИТЕЛЕЙ ДЛЯ АВТОБУСА (260BA) | ||
| F1 | 5 | Реле управления светом (ГРУАУ) Переднее и заднее освещение |
| F2 | 5 | Питание реле управления освещением (ГРУАУ) Индивидуальное освещение (Х81) |
| F3 | 50 | Источник питания реле 1155 (70А + вспомогательное реле) |
| F4 | 25 | Источник питания для реле 1155 (70А + реле аккумулятора BCM) |
| F5 | 10 | Блок питания мультимедийного дисплея из комплекта ГРУАУ |
| F6 | 5 | Питание электронного блока управления порогом |
| F7 | – | – |
| F8 | – | – |

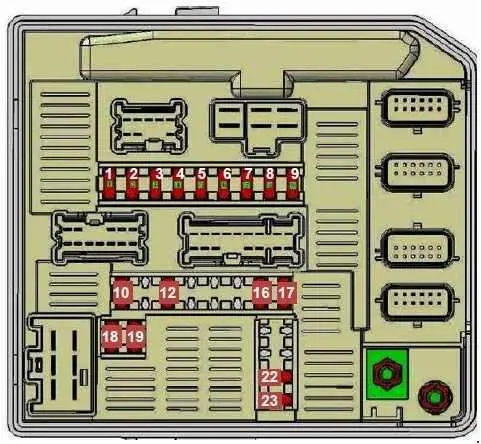

Тип 2
ЧИТАТЬ Opel Adam (2018-2019) – блок предохранителей и реле
описание
| F1 | 7,5А Габаритный свет правый |
| F2 | 7,5А Левое боковое освещение |
| F3 | 10, ближний свет справа |
| F4 | 10, ближний свет слева |
| F5 | 20А Противотуманные фары |
| F6 | 10 — левый светофор; |
| F7 | Светофор 10А справа |
| F8 | 25 (питание АБС) |
| F9 | 30А Стеклоочиститель |
| F10 | 10А Airbag PIS (основной источник зажигания) |
| F11 | – |
| F12 | 20А Питание блока управления коробкой передач (передний привод) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | Редуктор 5А ПИС (первичный источник зажигания) |
| F17 | 7.5А ПИС салона (основной источник зажигания) |
| F18 | 5А Реле блока управления впрыском дизеля/обогревом |
| F19 | 10А Задние ходовые огни PIS (основной источник зажигания). |
| F20 | – |
| F21 | – |
| F22 | 10А Кондиционер (компрессор) I |
| F23 | 5А Разморозка (реле управления) |
