Opel Movano (2010-2017) – блок предохранителей
Содержание
Opel Movano (2010-2017) — Схема блока предохранителей
Год производства: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Предохранитель прикуривателя (розетки) в Opel Movano 2010-2017 гг. Предохранитель 3 находится в блоке предохранителей.

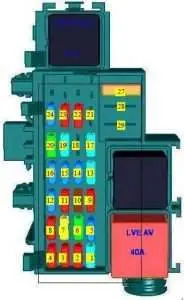

Блок предохранителей панели приборов
| Номер | Ампер [A] | описание |
| 1 | 10 | Аудио-навигационная система; Подогрев сидений. |
| 2 | 10 | Розетка питания 1 |
| 3 | 10 | Более легкий |
| 4 | 10 | Розетка питания 2 |
| 5 | 5 | Щиток приборов |
| 6 | 30 | Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Направления; Задние противотуманные фары; Модуль управления кузовным оборудованием. |
| 8 | 5 | Диагностический разъем |
| 9 | – | – |
| 10 | 5 | ABS; Электронная программа стабилизации (ESP). |
| 11 | 10 | Внутреннее освещение; Стоп-сигналы. |
| 12 | 5 | Модуль управления кузовным оборудованием |
| 13 | 15 | Люсе дель Френо |
| 14 | 5 | Модуль управления кузовом; Электрические стеклоподъемники; Кондиционер. |
| 15 | 20 | Обогрев заднего стекла слева |
| 16 | 20 | Обогрев правого заднего стекла |
| 17 | 15 | Кристаллическая шайба |
| 18 | 5 | Электронный иммобилайзер |
| 19 | 15 | Сиденья с подогревом (BFRH2, ADPCNC, комплект для переоборудования) |
| 20 | – | – |
| 21 | 10 | Вращающиеся огни |
| 22 | 10 | Информационно-развлекательная система; Подогрев сидений; Дисплей автомобиля; Аудиоразъемы; Тревога. |
| 23 | 5 | Громкая связь |
| 24 | 10 | тахограф |
| 25 | – | – (основной диод) |
| 26 | – | – (основной диод) |
| 27 | 40 | Вентилятор кондиционера |
| 28 | 10 | Дальнейшие адаптации |
| 29 | 40 | Электрические стеклоподъемники; Модуль управления кузовным оборудованием. |

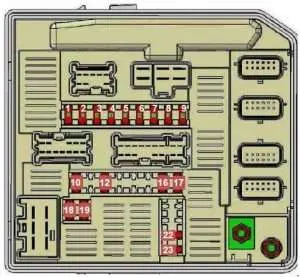

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | АВТОБУС X62 |
| F4 | 40 | БЛОК УПРАВЛЕНИЯ АБС |
| F5 | 50 | Реле дополнительного обогрева 1 |
| F6 | 50 | Специальная переоборудование кузова, X62 BUS |
| F7 | 70 | Реле дополнительного обогрева 2 |
| F8 | 70 | Задние фары; Блок предохранителей в салоне; Резистор подогревателя дизеля. |
| F9 | 70 | Реле салона i скатола деи фузибили |
| F10 | 50 | Реле электровентилятора 3; Реле вентилятора двигателя (мощность зависит от технических характеристик автомобиля). |
| 40 | ||
| F11 | 40 | Реле скорости вентилятора двигателя 1; Реле скорости вентилятора двигателя 2 (мощность зависит от технических характеристик автомобиля). |
| 50 | ||
| 60 | ||
| F12 | 40 | Аввиаменто |
| F13 | 60 | Интерфейс нагрева |
| F14 | 60 | Интерфейс нагрева |
| F15 | 70 | Реле свечей накаливания в сборе дизель. |
| F 16 | 40 | Реле электронасосной группы изменять. |
| 50 | Блок предохранителей 2 | |
| БЛОК ПРЕДОХРАНИТЕЛЕЙ ДЛЯ АВТОБУСА (260BA) | ||
| F1 | 5 | Питание реле управления освещение (ГРАУ) Переднее и заднее освещение |
| F2 | 5 | Питание реле управления освещение (ГРАУ) Индивидуальное освещение (X81) |
| F3 | 15 | Источник питания для реле 1155 (70 А + дополнительное реле для снижения нагрузки) |
| F4 | 25 | Источник питания для реле 1155 (70А + реле аккумулятора BCM) |
| F5 | 10 | Блок питания мультимедийного дисплея дай комплект овсянка. |
| F6 | 5 | Питание электронного контроллера порогов |
| F7 | – | – |
| F8 | – | – |
ЧИТАЙТЕ Opel Movano (2008 г.) – блок предохранителей
| Номер | Ампер [A] | описание |
| F1 | 7,5 | Правый боковой свет |
| F2 | 7,5 | Свет слева |
| F3 | 10 | Световой луч вправо |
| F4 | 10 | Проходящий луч слева |
| F5 | 20 | Противотуманные огни |
| F6 | 10 | Светофор слева |
| F7 | 10 | Светофор справа |
| F8 | 25 | Блок питания АБС |
| F9 | 30 | Уборочные машины |
| F10 | 10 | Подушка безопасности SIP (первичный источник возгорания). |
| F11 | – | – |
| F12 | 20 | Подача питания на блок управления коробкой передач (передний привод). |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F 16 | 5 | СИП-редуктор (первичный источник возгорания). |
| F17 | 7,5 | СИП в салоне (первичный источник возгорания). |
| F18 | 5 | Впрыск тока, реле подогревателя дизеля |
| F19 | 10 | PIS задние ходовые огни (первичный источник возгорания). |
| F20 | – | – |
| F21 | – | – |
| F22 | 10 | Кондиционер (компрессор) |
| F23 | 5 | Разморозка (реле управления) |

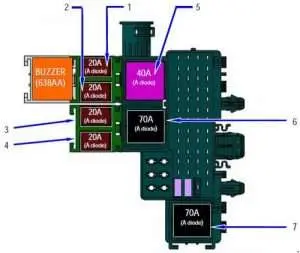

Дополнительный блок предохранителей
Он расположен с правой стороны (руль расположен слева и справа). Он закреплен на правом фланце панели приборов.
| Номер | Ампер [A] | описание |
| 1 | 20 | Раздвижные двери |
| 2 | 20 | Крышка багажника |
| 3 | 20 | Сиденье в автобусе с подогревом |
| 4 | 20 | Автобус ЕСП |
| 5 | 40 | Информация о кондиционировании воздуха |
| 6 | 70 | Мощность аккумулятора BCM+ |
| 7 | 70 | + разряд вспомогательной силовой нагрузки |

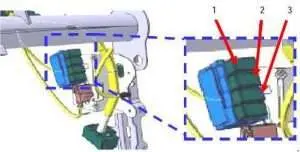

Блок реле опции KPD расположен с правой стороны панели приборов.
| Номер | Ампер [A] | описание |
| 1 | 20 | Блок питания для распределения электроэнергии + 12 В |
| 2 | 20 | Информация о работе двигателя |
| 3 | 20 | Сиденье с подогревом |
