Opel Mokka X (2017-2019…) — Блок предохранителей

18.01.2024 /

Opel Mokka X (2017-2019…) — Схема блока предохранителей

Год производства: 2017, 2018, 2019.

Предохранитель прикуривателя (розетка) в Опель Мокка Это предохранители №. 21 (розетка – передняя), н. 23 (разъем – задняя центральная консоль) в блоке предохранителей приборной панели.

Расположение блока предохранителей

Вано моторе

Снимите крышку, поднимите ее и снимите.

Приборная доска

В автомобилях с левым рулем Внутренний блок предохранителей расположен под приборной панелью со стороны водителя.

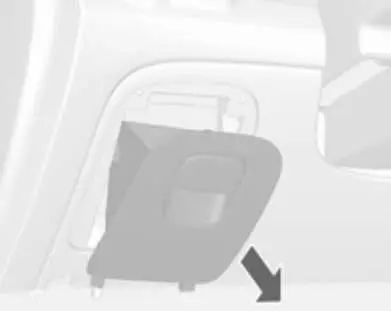

Чтобы получить доступ к предохранителям, снимите перчаточный ящик. Чтобы снять перчаточный ящик, откройте его и вытащите.Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

В автомобилях с рулевым колесом с правой стороны Он расположен за крышкой верхнего отсека со стороны пассажира.

Чтобы получить доступ к предохранителям, откройте багажник, затем откройте крышку, сложите ее и потяните вниз.

Грузовой отсек

Он расположен с левой стороны заднего отсека.

Чтобы получить доступ к предохранителям, снимите крышку.

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Схемы блока предохранителей

2017

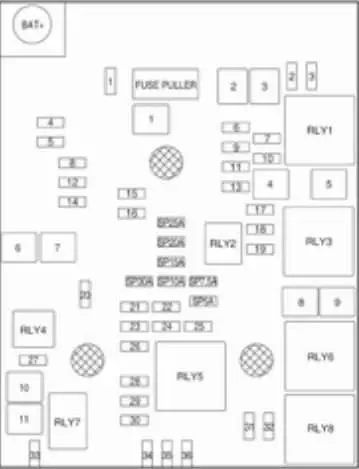

Вано моторе

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2017)

Нет.описание
Плавкие мини-цепи:
1Люк
2Переключатель наружных зеркал;

Датчик дождя.

3–
4–
5Модуль управления электрическим тормозом
6Интеллектуальный датчик заряда батареи
7Замок рулевой колонки
8Модуль управления коробкой передач
9–
10Камера заднего вида;

Внутреннее зеркало заднего вида;

Переключатель фар;

Фаро.

11Задний стеклоочиститель
12Обогрев заднего стекла
13Сиденье, поясничная поддержка
14Наружные зеркала с подогревом
15по модулю GPL;

Модуль управления топливной системой.

16Подогрев сидений
17Модуль управления радиоуправлением;

Помпа;

Дополнительный обогреватель.

18Радиоуправляемый модуль управления двигателем
19Топливный насос
20–
21Охлаждающий вентилятор
22–
23Катушка зажигания;

Форсунки.

24Моечный насос
25Актуатор фары (правый)
26Датчики управления двигателем
27–
28Переключение
29Зажигание 1/2
30Система выхлопа
31Светофор слева
32Светофоры справа
33Модуль управления двигателем
34Корно
35Кондиционер
36Передний противотуманный фонарь
Предохранители типа J:
1Модуль управления электрическим тормозом
2Передний стеклоочиститель
3Модуль питания
4Клемма питания блока предохранителей приборной панели
5–
6Подогреватель топлива
7Аввиаменто
8Охлаждающий вентилятор
9Охлаждающий вентилятор
10Модуль управления двигателем;

Свеча накаливания.

11Аввиаменто
Щиток приборов

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей комбинации приборов (2017 г.)

Нет.описание
Плавкие мини-цепи:
1Модуль управления кузовным оборудованием
2Модуль управления кузовным оборудованием
3Модуль управления кузовным оборудованием
4Модуль управления кузовным оборудованием
5Модуль управления кузовным оборудованием
6Модуль управления кузовным оборудованием
7Модуль управления кузовным оборудованием
8Модуль управления кузовным оборудованием
9Interruttore di Accensione
10Модуль диагностики безопасности
11Разъем для передачи данных
12Климат-контроль
13Замена замков
14Центральный дверной модуль
15Предупреждение о выезде за пределы полосы движения;

Внутреннее зеркало.

16Адаптивное переднее освещение
17Замок колонки
18Ультразвуковой модуль помощи при парковке
19Модуль управления кузовом;

Регулировка натяжения.

20Опорный полузащитник
21Более легкий;

Вспомогательная розетка постоянного тока (спереди).

22–
23Более легкий;

Вспомогательная розетка постоянного тока (задняя центральная консоль).

24бронирование
25Форма телематического сервиса
26Рулевое колесо с подогревом
27Панель приборов приборная панель;

Информационная система;

Замена на дополнительный обогреватель.

28Розетка прицепа
29Система отображения, развлечения
30Модуль управления коробкой передач
31Приборная панель приборной панели
32Информационно-развлекательная система
33Розетка прицепа
34Пассивный входной модуль, пассивный пуск
Предохранители S/B:
1Электрический переключатель сиденья
2бронирование
3Передние стеклоподъемники с электроприводом
4Задние стекла с электроприводом
5Логистический режим
6Электрический переключатель сиденья
7бронирование
8бронирование

ЧИТАЙТЕ Opel Insignia B (2018-2019) – Блок предохранителей

Грузовой отсек

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей в грузовом отсеке (2017 г.)

Нет.Обстоятельство
Плавкие мини-цепи:
1–
2–
3Усилитель звука
4–
5Полноприводный автомобиль
6бронирование
7–
8бронирование
9бронирование
10бронирование
11–
12бронирование
13–
14–
15бронирование
16–
Предохранители S/B:
1–
2–
3–
4–
5–
6–
7Трансформатор постоянного/постоянного тока мощностью 400 Вт
8Трансформатор постоянного/постоянного тока мощностью 400 Вт
9–

2018, 2019

Вано моторе

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2018, 2019)

Нет.описание
Плавкие мини-цепи:
1Люк
2Переключатель наружных зеркал;

Датчик дождя.

3–
4–
5Модуль управления электрическим тормозом
6Интеллектуальный датчик заряда батареи
7Замок рулевой колонки
8Модуль управления коробкой передач
9–
10Камера заднего вида;

Внутреннее зеркало заднего вида;

Переключатель фар;

Фаро.

11Задний стеклоочиститель
12Обогрев заднего стекла
13Сиденье, поясничная поддержка
14Наружные зеркала с подогревом
15по модулю GPL;

Модуль управления топливной системой.

16Подогрев сидений
17Модуль управления радиоуправлением;

Помпа;

Дополнительный обогреватель.

18Радиоуправляемый модуль управления двигателем
19Топливный насос
20–
21Охлаждающий вентилятор
22–
23Катушка зажигания;

Форсунки.

24Моечный насос
25Актуатор фары (правый)
26Датчики управления двигателем
27–
28Переключение
29Зажигание 1/2
30Система выхлопа
31Светофор слева
32Светофоры справа
33Модуль управления двигателем
34Корно
35Кондиционер
36Передний противотуманный фонарь
Предохранители типа J:
1Модуль управления электрическим тормозом
2Передний стеклоочиститель
3Модуль питания
4Клемма питания блока предохранителей приборной панели
5–
6Подогреватель топлива
7Аввиаменто
8Охлаждающий вентилятор
9Охлаждающий вентилятор
10Модуль управления двигателем;

Свеча накаливания.

11Аввиаменто

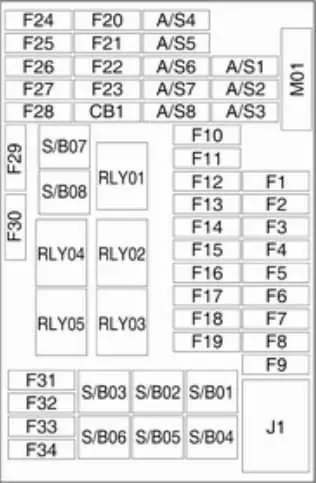

Щиток приборов

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей комбинации приборов (2018, 2019)

ЧИТАЙТЕ Opel Zafira B (2006-2014) – блок предохранителей и реле

Нет.описание
Плавкие мини-цепи:
1Модуль управления кузовным оборудованием
2Модуль управления кузовным оборудованием
3Модуль управления кузовным оборудованием
4Модуль управления кузовным оборудованием
5Модуль управления кузовным оборудованием
6Модуль управления кузовным оборудованием
7Модуль управления кузовным оборудованием
8Модуль управления кузовным оборудованием
9Interruttore di Accensione
10Модуль диагностики безопасности
11Разъем для передачи данных
12Климат-контроль
13Замена замков
14Центральный дверной модуль
15Предупреждение о выезде за пределы полосы движения;

Внутреннее зеркало.

16Адаптивное переднее освещение
17Замок колонки
18Ультразвуковой модуль помощи при парковке
19Модуль управления кузовом;

Регулировка натяжения.

20Опорный полузащитник
21Более легкий;

Вспомогательная розетка постоянного тока (спереди).

22–
23Более легкий;

Вспомогательная розетка постоянного тока (задняя центральная консоль).

24бронирование
25Форма телематического сервиса
26Рулевое колесо с подогревом
27Панель приборов приборная панель;

Информационная система;

Замена на дополнительный обогреватель.

28Розетка прицепа
29Система отображения, развлечения
30Модуль управления коробкой передач
31Панель приборов Панель приборов
32Информационно-развлекательная система
33Розетка прицепа
34Пассивный входной модуль, пассивный пуск
Предохранители S/B:
1Электрический переключатель сиденья
2бронирование
3Передние стеклоподъемники с электроприводом
4Задние стекла с электроприводом
5Логистический режим
6Электрический переключатель сиденья
7бронирование
8бронирование
Миди предохранители:
M01PTC

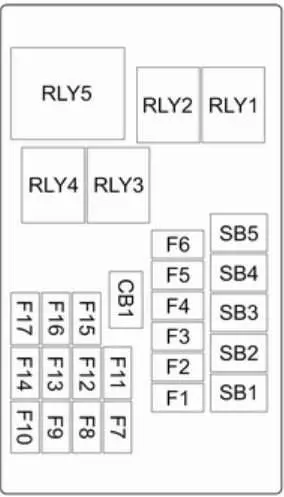

Грузовой отсек

Opel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителейOpel Mokka X (2017-2019…) — Блок предохранителей

Назначение предохранителей в грузовом отсеке (2018, 2019)

Нет.описание
Плавкие мини-цепи:
1Усилитель звука
2Полноприводный автомобиль
3–
42018: Не используется

2019: Селективное каталитическое восстановление

52018: Не используется

2019: Селективное каталитическое восстановление

62018: Резервное копирование

2019: Селективное каталитическое восстановление

72018: Не используется

2019: Селективное каталитическое восстановление

8бронирование
9бронирование
10бронирование
11–
12бронирование
13–
14–
15бронирование
16–
17–
18–
Предохранители S/B:
1Трансформатор постоянного/постоянного тока мощностью 400 Вт
2Трансформатор постоянного/постоянного тока мощностью 400 Вт
3–
4–
5–
6–
7–
8–
9–

ЧИТАЙТЕ  Opel KARL (2015-2019…) – Блок предохранителей
