Opel KARL (2015-2019…) — Блок предохранителей

Opel KARL (2015-2019…) — Схема блока предохранителей

Год производства: 2015, 2016, 2017, 2018, 2019.

Предохранитель прикуривателя (розетка): #Номер 25 в блоке предохранителей на приборной панели.

Расположение блока предохранителей

Вано моторе

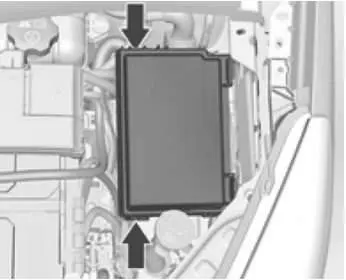

Блок предохранителей расположен в передней левой части моторного отсека.Снимите крышку, поднимите ее вверх и снимите.

Приборная доска

На автомобилях с левым рулем Патрон предохранителя расположен за перчаточным ящиком на панели приборов.

Откройте отсек, затяните защелки, переверните отсек и снимите его.

Схемы блока предохранителей

2015, 2016

Вано моторе

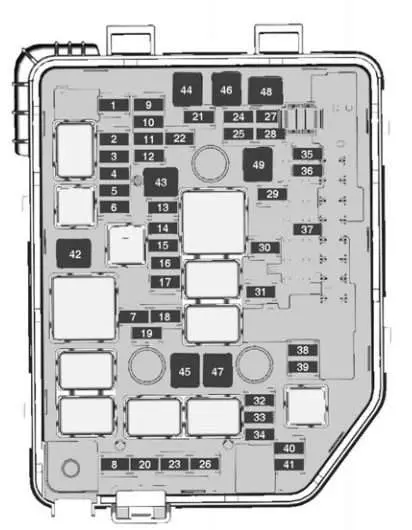

Назначение предохранителей в моторном отсеке (2015, 2016)

Нет.	описание
1	Замок задней двери
2	–
3	Задний дефлектор
4	Обогрев наружных зеркал
5	Люк
6	Модуль управления бесступенчатой ​​коробкой передач
7	Датчик массового расхода воздуха
8	Дополнительный тепловой насос
9	Клапан антиблокировочной системы
10	Регулируемый контроль натяжения
11	Камера заднего вида
12	–
13	–
14	Модуль управления двигателем; Модуль управления коробкой передач.
15	Модуль управления впрыском топлива; Доброжелательность.
16	Двигатель топливного насоса
17	Модуль управления двигателем
18	Модуль управления двигателем 2
19	Форсунка, зажигание
20	Кондиционер
21	Интеллектуальный датчик заряда батареи
22	Электроблокировка рулевой колонки
23	Вентилятор низкого охлаждения
24	–
25	Переключатель наружного зеркала заднего вида
26	Модуль управления двигателем; Механический модуль автоматической коробки передач.
27	Электромагнитный клапан вентиляции цилиндров
28	Выключатель педали тормоза
29	Дополнительное обнаружение пассажиров
30	Электродвигатель корректора фар
31	Корно
32	Передний противотуманный фонарь
33	Светофор слева
34	Светофоры справа
35	–
36	Мотор заднего дворника
37	Левый боковой свет
38	Мотор моющего насоса
39	Правый боковой свет
40	–
41	–
42	Запуск 2
43	Электрическая панель управления с внутренней шиной
44	Автоматическая механическая коробка передач
45	Запуск 1
46	Антиблокировочная система насоса
47	Вентилятор охлаждения (высокая скорость)
48	Мотор переднего стеклоочистителя
49	Электрический щит с шиной на панели; Блок питания РАП.

ЧИТАЙТЕ  Opel Ampera-E (2016-2022) – блок предохранителей и реле

Щиток приборов

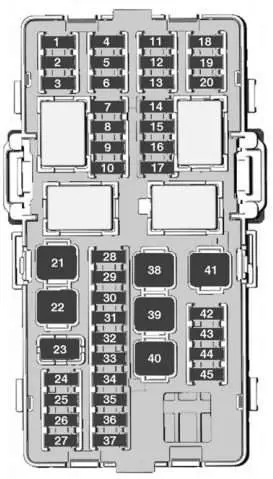

Назначение предохранителей комбинации приборов (2015, 2016)

Нет.	описание
1	Onstar
2	модуль отопления, вентиляции и кондиционирования
3	Панель приборов Панель приборов
4	Модуль управления бесступенчатой ​​коробкой передач
5	Радио
6	Модуль управления кузовным оборудованием 1 (CVT Stop & Start)
7	Боковая сигнализация слепых зон; Помощь при парковке сзади.
8	Соединение через канал передачи данных
9	Электроблокировка рулевой колонки
10	Датчик и диагностический модуль
11	Преобразователь постоянного тока в постоянный
12	–
13	Электронная система взимания платы за проезд
14	Линейный силовой модуль
15	Пассивный вход и взлет
16	Выключатель питания с дискретной логикой (стоп и старт без вариатора)
17	Предотвращение лобового столкновения
18	Приборная панель приборной панели
19	Светодиодный сигнальный отражатель экрана
20	Переключатель регулировки угла наклона фар
21	лобовое стекло
22	Задние электрические стеклоподъемники
23	–
24	Модуль автоматизированной механической коробки передач
25	Дополнительная электрическая розетка
26	Люк
27	–
28	Модуль управления кузовным оборудованием 8
29	Модуль управления кузовным оборудованием 7
30	Модуль управления кузовным оборудованием 6
31	Модуль управления кузовным оборудованием 5
32	Модуль управления кузовным оборудованием 4
33	Модуль управления кузовным оборудованием 3
34	Модуль управления кузовным оборудованием 2 (без CVT Stop & Start)
35	Модуль управления кузовным оборудованием 1 (без CVT Stop & Start)
36	Замок зажигания с дискретной логикой (стоп и запуск вариатора)
37	Подсветка рулевого колеса
38	–
39	Логистика/преобразователь постоянного тока в постоянный
40	Экспресс-кондуктор, электрическое окно
41	Двигатель вентилятора
42	Подогрев переднего сиденья
43	модуль отопления, вентиляции и кондиционирования
44	Рулевое колесо с подогревом
45	Модуль управления кузовным оборудованием 2 (CVT Stop & Start)

2017

Вано моторе

Назначение предохранителей в моторном отсеке (2017)

Нет.	описание
1	Вальвола ди Скарико
2	–
3	Обогрев заднего стекла
4	Наружное зеркало с подогревом
5	Люк
6	Модуль управления коробкой передач
7	Модуль управления двигателем
8	–
9	АБС
10	Модуль управления кузовным оборудованием, напряжение
11	Задняя камера
12	–
13	–
14	Модуль управления двигателем; Модуль управления коробкой передач.
15	Система впрыска; Доброжелательность.
16	Топливный насос
17	Модуль управления двигателем
18	Модуль управления двигателем 2
19	Система впрыска; Включить.
20	Кондиционер
21	Датчик батареи
22	Электроблокировка рулевой колонки
23	Вентилятор охлаждения (низкая скорость)
24	–
25	Переключатель наружного зеркала
26	Модуль управления двигателем; Механический модуль автоматической коробки передач.
27	Система электропитания
28	Тормозной переключатель
29	Признание занятости на работе
30	Регулировка светового диапазона
31	Корно
32	Передний противотуманный фонарь
33	Светофоры слева
34	Светофоры справа
35	–
36	Задний стеклоочиститель
37	Левый боковой свет
38	Система мойки
39	Правый боковой свет
40	–
41	–
42	Запуск 2
43	Щиток приборов
44	Автоматическая механическая коробка передач
45	Запуск 1
46	АБС
47	Вентилятор высокого охлаждения
48	Передний стеклоочиститель
49	Модуль управления кузовом; Электроэнергия прервана.

Щиток приборов

Назначение предохранителей на приборной панели (2017)

ЧИТАЙТЕ  Opel Insignia A (2009-2017) – Блок предохранителей

Нет.	описание
1	Onstar
2	Кондиционер
3	Щиток приборов
4	Модуль управления коробкой передач
5	Информационно-развлекательная
6	Модуль управления кузовным оборудованием
7	Помощь при парковке сзади
8	Соединение через канал передачи данных
9	Электроблокировка рулевой колонки
10	Датчик и диагностический модуль
11	Трасформаторе CC
12	–
13	Электронная система взимания платы за проезд
14	Линейный силовой модуль
15	Центральный замок; Система зажигания.
16	Система дополнений
17	Предупреждение о лобовом столкновении
18	Щиток приборов
19	Индикация предупреждения о лобовом столкновении
20	Регулировка светового диапазона
21	Передние стеклоподъемники с электроприводом
22	Задние стекла с электроприводом
23	–
24	Модуль автоматизированной механической коробки передач
25	Дополнительная электрическая розетка
26	Люк
27	–
28	Модуль управления кузовным оборудованием 8
29	Модуль управления кузовным оборудованием 7
30	Модуль управления кузовным оборудованием 6
31	Модуль управления кузовным оборудованием 5
32	Модуль управления кузовным оборудованием 4
33	Модуль управления кузовным оборудованием 3
34	Модуль управления кузовным оборудованием 2
35	Модуль управления кузовным оборудованием 1
36	Система дополнений
37	Светодиодный индикатор на рулевом колесе
38	–
39	Логистический трансформатор / постоянного тока
40	Электрический стеклоподъемник со стороны водителя
41	дует
42	Обогрев передних сидений
43	Модуль кондиционирования воздуха
44	Рулевое колесо с подогревом
45	Модуль управления кузовным оборудованием 2

2018, 2019

Вано моторе

Назначение предохранителей в моторном отсеке (2018, 2019 г.в.)

Нет.	описание
1	Вальвола ди Скарико
2	2018: Не используется 2019: Датчик скорости на выходе коробки передач
3	Обогрев заднего стекла
4	Наружное зеркало с подогревом
5	Люк
6	Модуль управления коробкой передач
7	Модуль управления двигателем
8	–
9	АБС
10	Модуль управления кузовным оборудованием, напряжение
11	Задняя камера
12	–
13	–
14	Модуль управления двигателем; Модуль управления коробкой передач.
15	Система впрыска; Доброжелательность.
16	Топливный насос
17	Модуль управления двигателем
18	Модуль управления двигателем 2
19	Система впрыска; Включить.
20	Кондиционер
21	Датчик батареи
22	Электроблокировка рулевой колонки
23	Вентилятор низкого охлаждения
24	–
25	Переключатель наружного зеркала
26	2018: Модуль управления двигателем; Модуль автоматизированной механической коробки передач; 2019: Модуль управления двигателем.
27	Система электропитания
28	2018: Выключатель тормоза 2019: Не используется
29	Признание занятости на работе
30	Регулировка светового диапазона
31	Корно
32	Передний противотуманный фонарь
33	Светофор слева
34	Светофоры справа
35	–
36	Задний стеклоочиститель
37	Левый боковой свет
38	Система мойки
39	Правый боковой свет
40	–
41	–
42	Запуск 2
43	Щиток приборов
44	2018: Механическая автоматическая коробка передач; преобразователь постоянного тока; 2019: Преобразователь постоянного тока.
45	Запуск 1
46	АБС
47	Вентилятор высокого охлаждения
48	Передний стеклоочиститель
49	Модуль управления кузовом; Электроэнергия прервана.

Щиток приборов

Назначение предохранителей комбинации приборов (2018, 2019)

ЧИТАЙТЕ  Opel Agila A (2000-2007) – блок предохранителей и реле

Нет.	описание
1	Onstar
2	Кондиционер
3	Щиток приборов
4	Модуль управления коробкой передач
5	Информационно-развлекательная
6	–
7	Помощь при парковке сзади
8	Соединение через канал передачи данных
9	Электроблокировка рулевой колонки
10	Датчик и диагностический модуль
11	Трасформаторе CC
12	–
13	–
14	Линейный силовой модуль
15	Центральный замок; Система зажигания.
16	Система дополнений
17	–
18	Щиток приборов
19	–
20	Регулировка светового диапазона
21	Передние стеклоподъемники с электроприводом
22	Задние стекла с электроприводом
23	–
24	2018: Модуль автоматизированной механической коробки передач; 2019: Не используется.
25	Дополнительная электрическая розетка
26	Люк
27	2018: Не используется 2019: Модуль центральных ворот
28	Модуль управления кузовным оборудованием 8
29	Модуль управления кузовным оборудованием 7
30	Модуль управления кузовным оборудованием 6
31	Модуль управления кузовным оборудованием 5
32	Модуль управления кузовным оборудованием 4
33	Модуль управления кузовным оборудованием 3
34	Модуль управления кузовным оборудованием 2
35	Модуль управления кузовным оборудованием 1
36	–
37	Светодиодный индикатор на рулевом колесе
38	–
39	Логистический трансформатор / постоянного тока
40	Электролобовое стекло водителя
41	дует
42	Обогрев передних сидений
43	Модуль кондиционирования воздуха
44	Рулевое колесо с подогревом
45	–
