Opel Insignia A (2009-2017) — Блок предохранителей
Содержание
Opel Insignia A (2009-2017) — Схема блока предохранителей
Год производства: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 гг.
Предохранители прикуривателя (розетка) в Opel/Vauxhall Insignia A это предохранители нет. 6 (прикуриватель), н. 7 (розетка), н. 26 (розетка зарядного отсека) в блоке предохранителей панели приборов и предохранитель №. 25 (розетки) в блоке предохранителей в моторном отсеке.
Расположение блока предохранителей
Вано моторе

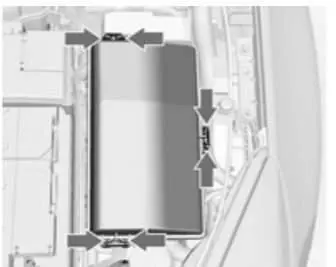

Блок предохранителей расположен в передней левой части моторного отсека.
Снимите крышку, поднимите ее и снимите.
Приборная доска

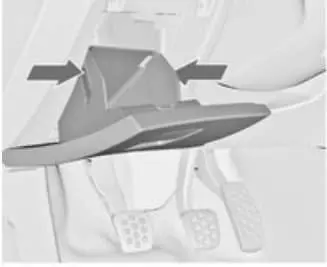

На автомобилях с левым рулем Патрон предохранителя расположен за перчаточным ящиком на панели приборов.
Откройте отделение, нажмите на фиксаторы, сложите отделение и снимите его.
В автомобилях с рулевым колесом с правой стороны Он расположен за крышкой бардачка.
Откройте бардачок и снимите крышку.
Грузовой отсек

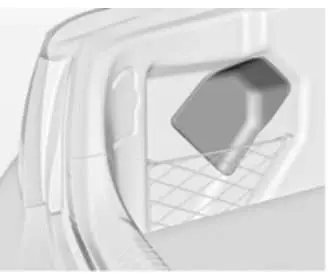

Блок предохранителей расположен с левой стороны грузового отсека, за крышкой.
Схемы блока предохранителей
2013
Вано моторе

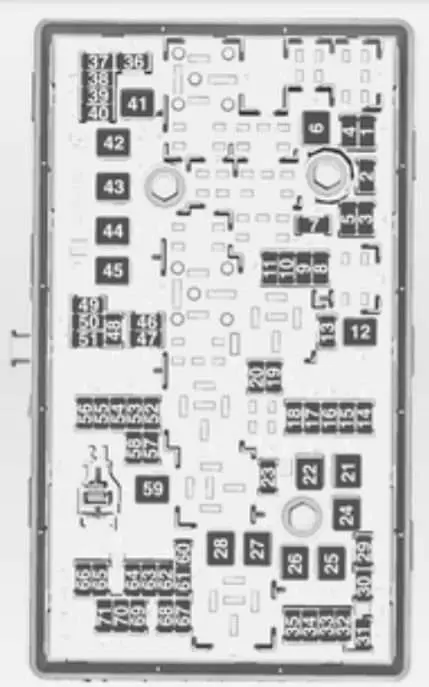

Назначение предохранителей в моторном отсеке (2013)
| Нет. | описание |
|---|---|
| 1 | Модуль управления коробкой передач |
| 2 | Модуль управления двигателем |
| 3 | – |
| 4 | – |
| 5 | Включить; Модуль управления коробкой передач; Модуль управления двигателем. |
| 6 | Стеклоочиститель |
| 7 | – |
| 8 | Впрыск топлива, система зажигания |
| 9 | Впрыск топлива, система зажигания |
| 10 | Модуль управления двигателем |
| 11 | Лямбда-зонд |
| 12 | Аввиаменто |
| 13 | Датчик нагрева акселератора |
| 14 | Освещение |
| 15 | Задний стеклоочиститель |
| 16 | Вакуумный насос; Массовый расходомер воздуха; Датчик воды в топливе; Трансформатор постоянного тока. |
| 17 | Включить; воздушная подушка. |
| 18 | Адаптивная система уличного освещения |
| 19 | Адаптивная система уличного освещения |
| 20 | Топливный насос |
| 21 | Электрические задние стеклоподъемники |
| 22 | АБС |
| 23 | Переменное управление усилием |
| 24 | Электрические передние стеклоподъемники |
| 25 | Электрические розетки |
| 26 | АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Обогрев заднего стекла |
| 29 | Левое электросиденье |
| 30 | Электросиденье справа |
| 31 | Кондиционер |
| 32 | Модуль управления кузовным оборудованием |
| 33 | Подогрев передних сидений |
| 34 | Люк |
| 35 | Информационно-развлекательная система |
| 36 | – |
| 37 | Светофор справа |
| 38 | Светофор слева |
| 39 | – |
| 40 | – |
| 41 | Вакуумный насос |
| 42 | Вентилятор радиатора |
| 43 | Аккумулятор; Трансформатор постоянного тока (только для автомобилей с системой «стоп-старт») |
| 44 | Система омывания фар |
| 45 | Вентилятор радиатора |
| 46 | Клемма 87, главное реле |
| 47 | Лямбда-зонд |
| 48 | Противотуманные огни |
| 49 | Световой луч вправо |
| 50 | Левый луч света |
| 51 | Корно |
| 52 | Переключение |
| 53 | Включить; Вентилируемые передние сиденья. |
| 54 | Переключение |
| 55 | Электрические стеклоподъемники; Складное зеркало. |
| 56 | Стеклоочиститель |
| 57 | – |
| 58 | – |
| 59 | Масляное отопление; Система контроля выбросов. |
| 60 | Обогрев зеркала |
| 61 | Обогрев зеркала |
| 62 | – |
| 63 | Датчик заднего стекла |
| 64 | Адаптивная система уличного освещения |
| 65 | Вспомогательный насос (только на автомобилях с системой «стоп-старт») |
| 66 | Омыватель заднего стекла |
| 67 | Модуль управления топливной системой |
| 68 | – |
| 69 | Датчик батареи |
| 70 | Датчик дождя |
| 71 | Датчик батареи |
Щиток приборов

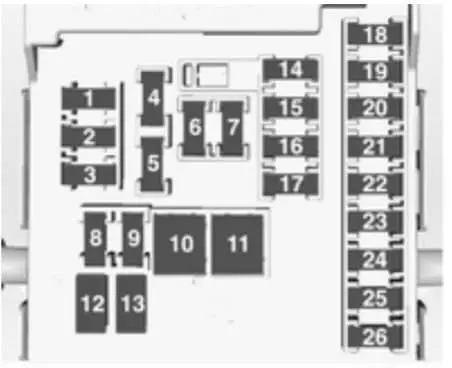

Назначение предохранителей комбинации приборов (2013 г.)
| Нет. | описание |
|---|---|
| 1 | Информационно-развлекательная система; Информативный дисплей. |
| 2 | Модуль управления кузовным оборудованием |
| 3 | Модуль управления кузовным оборудованием |
| 4 | Информационно-развлекательная система; Информативный дисплей. |
| 5 | Информационно-развлекательная система; Информативный дисплей. |
| 6 | Более легкий |
| 7 | Presa di Corrente |
| 8 | Модуль управления кузовным оборудованием |
| 9 | Модуль управления кузовным оборудованием |
| 10 | Модуль управления кузовным оборудованием |
| 11 | фанат такси |
| 12 | – |
| 13 | – |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Центральный замок задней двери |
| 17 | Кондиционер |
| 18 | Транспортный предохранитель |
| 19 | память |
| 20 | – |
| 21 | инструмент |
| 22 | Переключение |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | – |
| 26 | Розетка в багажнике |
Электрические блоки (предохранители № 12 и № 13) оснащены защитой от перегрузки. После охлаждения контур снова закроется.
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2013 г.)
| Нет. | описание |
|---|---|
| 1 | Центральный замок, электропривод задней двери |
| 2 | Буксирный модуль |
| 3 | Буксирный модуль |
| 4 | – |
| 5 | Розетка прицепа |
| 6 | Обогрев руля |
| 7 | Электрические задние стеклоподъемники |
| 8 | Розетка прицепа |
| 9 | Люк |
| 10 | Центральный замок задней двери |
| 11 | – |
| 12 | Кондиционер |
| 13 | – |
| 14 | – |
| 15 | Электрический замок двери багажника |
| 16 | Кондиционер |
| 17 | – |
| 18 | Электрический замок двери багажника |
| 19 | Боковой детектор препятствий |
| 20 | Боковой датчик слепых зон; Вентилируемые передние сиденья. |
| 21 | Активная система демпфирования; Помощь дальнего света; Круиз-контроль; Помощник по дорожным знакам; Предупреждение о выезде за пределы полосы движения; Буксирный модуль. |
| 22 | Противоугонная сигнализация |
| 23 | Полноприводный автомобиль; Противоугонная система. |
| 24 | Левый боковой свет |
| 25 | Правый боковой свет |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Буксирный модуль; Транспортный путь. |
| 30 | Боковой детектор препятствий |
| 31 | Активная система демпфирования; Помощь дальнего света; Круиз-контроль; Помощник по дорожным знакам; Предупреждение о выходе из полосы движения. |
| 32 | Боковой детектор препятствий |
| 33 | Полноприводный автомобиль |
| 34 | Люк |
| 35 | – |
| 36 | – |
| 37 | – |
2014, 2015
Вано моторе
Назначение предохранителей в моторном отсеке (2014, 2015 г.в.)
ЧИТАЙТЕ Opel Cascada (2013-2019) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| 1 | Модуль управления коробкой передач |
| 2 | Модуль управления двигателем |
| 3 | – |
| 4 | – |
| 5 | Зажигание, модуль управления коробкой передач, модуль управления двигателем |
| 6 | Уборочные машины |
| 7 | – |
| 8 | Впрыск топлива, система зажигания |
| 9 | Впрыск топлива, система зажигания |
| 10 | Модуль управления двигателем |
| 11 | Лямбда-зонд |
| 12 | Аввиаменто |
| 13 | Датчик нагрева акселератора |
| 14 | Освещение |
| 15 | Задний стеклоочиститель |
| 16 | Вакуумный насос, расходомер воздуха, датчик воды в топливе, трансформатор постоянного тока |
| 17 | – |
| 18 | Адаптивная система уличного освещения |
| 19 | Адаптивная система уличного освещения |
| 20 | Топливный насос |
| 21 | Электрические задние стеклоподъемники |
| 22 | АБС |
| 23 | Переменное управление усилием |
| 24 | Электрические передние стеклоподъемники |
| 25 | Электрические розетки |
| 26 | АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Обогрев заднего стекла |
| 29 | Левое электросиденье |
| 30 | Электросиденье справа |
| 31 | Кондиционер |
| 32 | Модуль управления кузовным оборудованием |
| 33 | Подогрев передних сидений |
| 34 | Люк |
| 35 | Информационно-развлекательная система |
| 36 | – |
| 37 | Светофор справа |
| 38 | Светофор слева |
| 39 | – |
| 40 | – |
| 41 | Вакуумный насос |
| 42 | Вентилятор радиатора |
| 43 | Аккумулятор, трансформатор постоянного тока (только для автомобилей с системой «стоп-старт») |
| 44 | Система очистки фар |
| 45 | Вентилятор радиатора |
| 46 | Клемма 87, главное реле |
| 47 | Лямбда-зонд |
| 48 | Противотуманные огни |
| 49 | Световой луч вправо |
| 50 | Световой луч слева |
| 51 | Корно |
| 52 | Переключение |
| 53 | Зажигание, вентиляция передних сидений |
| 54 | Переключение |
| 55 | Электростеклоподъемники, складывающиеся зеркала. |
| 56 | Стеклоочиститель |
| 57 | – |
| 58 | – |
| 59 | Дизельное отопление, система контроля выбросов |
| 60 | Обогрев зеркала |
| 61 | Обогрев зеркала |
| 62 | – |
| 63 | Датчик заднего стекла |
| 64 | Адаптивная система уличного освещения |
| 65 | Вспомогательный насос (только на автомобилях с системой «стоп-старт») |
| 66 | Омыватель заднего стекла |
| 67 | Модуль управления топливной системой |
| 68 | – |
| 69 | Датчик батареи |
| 70 | Датчик дождя |
| 71 | Датчик батареи |
Щиток приборов
Назначение предохранителей комбинации приборов (2014, 2015)
| Нет. | описание |
|---|---|
| 1 | Информационно-развлекательная система, отображение информации |
| 2 | Блок управления кузовом |
| 3 | Блок управления кузовом |
| 4 | Информационно-развлекательная система, отображение информации |
| 5 | Информационно-развлекательная система, отображение информации |
| 6 | Более легкий |
| 7 | Presa di Corrente |
| 8 | Блок управления кузовом |
| 9 | Блок управления кузовом |
| 10 | Блок управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | – |
| 13 | – |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Центральный замок задней двери |
| 17 | Кондиционер |
| 18 | Транспортный предохранитель |
| 19 | память |
| 20 | – |
| 21 | инструмент |
| 22 | Переключение |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | – |
| 26 | Розетка в багажнике |
Электрические блоки (предохранители № 12 и № 13) оснащены защитой от перегрузки. После охлаждения контур снова замыкается.
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2014, 2015)
| Нет. | описание |
|---|---|
| 1 | Центральный замок, электропривод задней двери |
| 2 | Буксирный модуль |
| 3 | – |
| 4 | – |
| 5 | Розетка прицепа |
| 6 | Обогрев руля |
| 7 | – |
| 8 | Розетка прицепа |
| 9 | Люк |
| 10 | Центральный замок задней двери |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| 15 | Электрический замок двери багажника |
| 16 | Кондиционер |
| 17 | – |
| 18 | – |
| 19 | Боковой детектор препятствий |
| 20 | Боковой датчик препятствий, вентиляция передних сидений |
| 21 | Активная система амортизации; Помощь дальнего света; Круиз-контроль; Помощник по дорожным знакам; Предупреждение о выезде за пределы полосы движения; Буксирный модуль. |
| 22 | Противоугонная сигнализация |
| 23 | Полноприводный автомобиль; Противоугонная система. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Буксирный модуль; Транспортный путь. |
| 30 | Боковой детектор препятствий |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Люк |
| 35 | – |
| 36 | – |
| 37 | – |
2016
Вано моторе
Назначение предохранителей в моторном отсеке (2016)
ЧИТАЙТЕ Opel Astra F (1991-2002) – Блок предохранителей
| Нет. | описание |
|---|---|
| 1 | Модуль управления коробкой передач |
| 2 | Модуль управления двигателем |
| 3 | – |
| 4 | – |
| 5 | Включить; Модуль управления коробкой передач; Модуль управления двигателем. |
| 6 | Стеклоочиститель |
| 7 | – |
| 8 | Впрыск топлива, система зажигания |
| 9 | Впрыск топлива, система зажигания |
| 10 | Модуль управления двигателем |
| 11 | Лямбда-зонд |
| 12 | Аввиаменто |
| 13 | Датчик нагрева акселератора |
| 14 | Освещение |
| 15 | Задний стеклоочиститель |
| 16 | Вакуумный насос; Расходомер воздуха; Датчик воды в топливе; Трансформатор постоянного тока. |
| 17 | – |
| 18 | Адаптивная система уличного освещения |
| 19 | Адаптивная система уличного освещения |
| 20 | Топливный насос |
| 21 | Электрические задние стеклоподъемники |
| 22 | АБС |
| 23 | Переменное управление усилием |
| 24 | Электрические передние стеклоподъемники |
| 25 | Электрические розетки |
| 26 | АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Обогрев заднего стекла |
| 29 | Левое электросиденье |
| 30 | Электробанк справа |
| 31 | Кондиционер |
| 32 | Модуль управления кузовным оборудованием |
| 33 | Подогрев передних сидений |
| 34 | Люк |
| 35 | Информационно-развлекательная система |
| 36 | – |
| 37 | Светофор справа |
| 38 | Светофор слева |
| 39 | – |
| 40 | – |
| 41 | Вакуумный насос |
| 42 | Вентилятор радиатора |
| 43 | Аккумулятор, трансформатор постоянного тока (только для автомобилей с системой «стоп-старт») |
| 44 | Система омывания фар |
| 45 | Вентилятор радиатора |
| 46 | Клемма 87, главное реле |
| 47 | Лямбда-зонд |
| 48 | Противотуманные огни |
| 49 | Световой луч вправо |
| 50 | Световой луч слева |
| 51 | Корно |
| 52 | Переключение |
| 53 | Зажигание, вентиляция передних сидений |
| 54 | Переключение |
| 55 | Электрические стеклоподъемники; Складное зеркало. |
| 56 | Стеклоочиститель |
| 57 | – |
| 58 | – |
| 59 | Масляное отопление; Система контроля выбросов. |
| 60 | Обогрев зеркала |
| 61 | Обогрев зеркала |
| 62 | – |
| 63 | Датчик заднего стекла |
| 64 | Адаптивная система уличного освещения |
| 65 | Вспомогательный насос (только на автомобилях с системой «стоп-старт») |
| 66 | Омыватель заднего стекла |
| 67 | Модуль управления топливной системой |
| 68 | – |
| 69 | Датчик батареи |
| 70 | Датчик дождя |
| 71 | Датчик батареи |
Приборная доска
Назначение предохранителей комбинации приборов (2016 г.)
| Нет. | описание |
|---|---|
| 1 | Информационно-развлекательная система; Информативный дисплей. |
| 2 | Блок управления кузовом |
| 3 | Блок управления кузовом |
| 4 | Информационно-развлекательная система; Информативный дисплей. |
| 5 | Информационно-развлекательная система; Информативный дисплей. |
| 6 | Более легкий |
| 7 | Presa di Corrente |
| 8 | Блок управления переопределением |
| 9 | Блок управления кузовом |
| 10 | Блок управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | – |
| 13 | – |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Центральный замок задней двери |
| 17 | Кондиционер |
| 18 | Транспортный предохранитель |
| 19 | память |
| 20 | – |
| 21 | инструмент |
| 22 | Переключение |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | – |
| 26 | Розетка в багажнике |
Электрические блоки (предохранители № 12 и № 13) оснащены защитой от перегрузки. После охлаждения контур снова замыкается.
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2016 г.)
| Нет. | описание |
|---|---|
| 1 | Центральный замок, электропривод задней двери |
| 2 | Буксирный модуль |
| 3 | – |
| 4 | – |
| 5 | Розетка прицепа |
| 6 | Обогрев рулевого колеса |
| 7 | Система селективного каталитического восстановления |
| 8 | Розетка прицепа |
| 9 | Люк |
| 10 | Центральный замок задней двери |
| 11 | – |
| 12 | Система селективного каталитического восстановления |
| 13 | – |
| 14 | – |
| 15 | Электрический замок двери багажника |
| 16 | Кондиционер |
| 17 | Система селективного каталитического восстановления |
| 18 | Система селективного каталитического восстановления |
| 19 | Боковой детектор препятствий |
| 20 | Боковой датчик препятствий; Вентилируемые передние сиденья. |
| 21 | Активная система демпфирования; Помощь дальнего света; Круиз-контроль; Помощник по дорожным знакам; Предупреждение о выезде за пределы полосы движения; Буксирный модуль. |
| 22 | Противоугонная сигнализация |
| 23 | Полноприводный автомобиль; Противоугонная система. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Буксирный модуль; Транспортный путь. |
| 30 | Боковой детектор препятствий |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Люк |
| 35 | – |
| 36 | – |
| 37 | – |
2017
Вано моторе
Назначение предохранителей в моторном отсеке (2017)
| Нет. | описание |
|---|---|
| 1 | Модуль управления коробкой передач |
| 2 | Модуль управления двигателем |
| 3 | – |
| 4 | – |
| 5 | Модуль управления зажиганием, переключением передач; Модуль управления двигателем. |
| 6 | Стеклоочиститель |
| 7 | – |
| 8 | Впрыск топлива, система зажигания |
| 9 | Впрыск топлива, система зажигания |
| 10 | Модуль управления двигателем |
| 11 | Лямбда-зонд |
| 12 | Аввиаменто |
| 13 | Датчик нагрева акселератора |
| 14 | Освещение |
| 15 | Задний стеклоочиститель |
| 16 | Вакуумный насос; Расходомер воздуха; Датчик воды в топливе; Трансформатор постоянного тока. |
| 17 | Дополнительные задние фонари (тип B) |
| 18 | Адаптивная система уличного освещения |
| 19 | Адаптивная система уличного освещения |
| 20 | Топливный насос |
| 21 | Электрические задние стеклоподъемники |
| 22 | АБС |
| 23 | Переменное управление усилием |
| 24 | Электрические передние стеклоподъемники |
| 25 | Розетки электропитания (тип А); Дополнительные задние фонари (тип B) |
| 26 | АБС |
| 27 | Электрический стояночный тормоз |
| 28 | Обогрев заднего стекла |
| 29 | Левое электросиденье |
| 30 | Электросиденье справа |
| 31 | Кондиционер |
| 32 | Модуль управления кузовным оборудованием |
| 33 | Подогрев передних сидений |
| 34 | Люк (тип А); Замок задней двери (тип Б) |
| 35 | Информационно-развлекательная система (тип А); Замок задней двери (тип Б) |
| 36 | – |
| 37 | Светофор справа |
| 38 | Светофор слева |
| 39 | – |
| 40 | – |
| 41 | Вакуумный насос |
| 42 | Вентилятор радиатора |
| 43 | Аккумулятор, трансформатор постоянного тока (только для автомобилей с системой «стоп-старт») |
| 44 | Система омывания фар |
| 45 | Вентилятор радиатора |
| 46 | Клемма 87, главное реле |
| 47 | Лямбда-зонд |
| 48 | Противотуманные огни |
| 49 | Световой луч вправо |
| 50 | Левый луч света |
| 51 | Корно |
| 52 | Переключение |
| 53 | Включить; Вентилируемые передние сиденья. |
| 54 | Переключение |
| 55 | Электрические стеклоподъемники; Складное зеркало. |
| 56 | Стеклоочиститель |
| 57 | – |
| 58 | – |
| 59 | Масляное отопление; Система контроля выбросов. |
| 60 | Обогрев зеркала |
| 61 | Обогрев зеркала |
| 62 | Рулевое колесо с подогревом (только автомобили без блока предохранителей в багажном отделении) |
| 63 | Датчик заднего стекла |
| 64 | Адаптивная система уличного освещения |
| 65 | Вспомогательный насос (только на автомобилях с системой «стоп-старт») |
| 66 | Омыватель заднего стекла |
| 67 | Модуль управления топливной системой |
| 68 | – |
| 69 | Датчик батареи |
| 70 | Датчик дождя |
| 71 | Датчик батареи |
Щиток приборов
Назначение предохранителей комбинации приборов (2017 г.)
| Нет. | описание |
|---|---|
| 1 | Информационно-развлекательная система; Информативный дисплей; Противоугонная сигнализация. |
| 2 | Блок управления кузовом |
| 3 | Блок управления кузовом |
| 4 | Информационно-развлекательная система; Информативный дисплей. |
| 5 | Информационно-развлекательная система; Информативный дисплей. |
| 6 | Более легкий |
| 7 | Presa di Corrente |
| 8 | Блок управления кузовом |
| 9 | Блок управления кузовом |
| 10 | Блок управления кузовом |
| 11 | Внутренний вентилятор |
| 12 | – |
| 13 | – |
| 14 | Диагностический разъем |
| 15 | Воздушная подушка |
| 16 | Центральный замок задней двери |
| 17 | Кондиционер |
| 18 | Транспортный предохранитель |
| 19 | память |
| 20 | – |
| 21 | инструмент |
| 22 | Включить; Центральный замок; Электронная система ключей. |
| 23 | Блок управления кузовом |
| 24 | Блок управления кузовом |
| 25 | Управление с рулевого колеса |
| 26 | Розетка в багажнике |
Электрические блоки (предохранители № 12 и № 13) оснащены защитой от перегрузки. После охлаждения контур снова замыкается.
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2017 г.)
ЧИТАЙТЕ Opel Meriva A (2002-2010) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| 1 | Центральный замок; Электронная система ключей. |
| 2 | Буксирный модуль (тип А); Информационно-развлекательная система (тип B) |
| 3 | – |
| 4 | – |
| 5 | Розетка прицепа |
| 6 | Рулевое колесо с подогревом (только автомобили с блоком предохранителей в багажном отделении) |
| 7 | Система селективного каталитического восстановления |
| 8 | Розетка прицепа |
| 9 | Люк |
| 10 | Центральный замок: Задняя дверь (тип А) Люк (тип Б) |
| 11 | – |
| 12 | Система селективного каталитического восстановления |
| 13 | – |
| 14 | – |
| 15 | Электрический замок двери багажника |
| 16 | Кондиционер |
| 17 | Система селективного каталитического восстановления |
| 18 | Система селективного каталитического восстановления |
| 19 | Боковой детектор препятствий |
| 20 | Боковой датчик препятствий; Вентилируемые передние сиденья. |
| 21 | Активная система демпфирования; Круиз-контроль; Помощник по дорожным знакам; Предупреждение о выезде за пределы полосы движения; Буксирный модуль. |
| 22 | – |
| 23 | Полноприводный автомобиль; Противоугонная сигнализация. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Буксирный модуль; Транспортный предохранитель (тип А). |
| 30 | Боковой детектор препятствий |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Люк |
| 35 | – |
| 36 | – |
| 37 | – |
