Opel Ampera (2012-2015) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2012, 2013, 2014, 2015.
Пассажирский салон
Чтобы получить доступ к предохранителям, откройте крышку панели предохранителей, потянув ее.

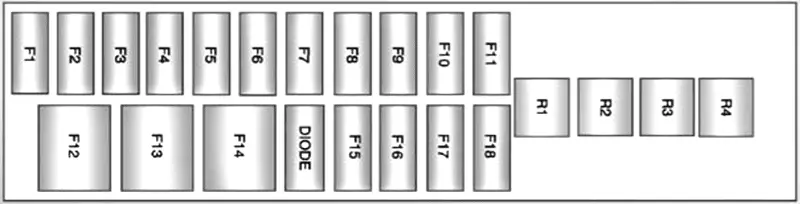

Левый блок предохранителей на приборной панели
| Номер | описание |
|---|---|
| F1 | Розетка – вещевой отсек в верхней части приборной панели |
| F2 | Радио |
| F3 | Комбинация приборов (левый руль) |
| F4 | Дисплей информационно-развлекательной системы |
| F5 | Переключатели отопления, вентиляции и кондиционирования воздуха встроены в центральную консоль. |
| F6 | Подушка безопасности (датчик и диагностический модуль) |
| F7 | Главный диагностический разъем, левая сторона (левостороннее управление)/вспомогательный диагностический разъем, левая сторона (правостороннее управление) |
| F8 | Блокировка рулевого управления (левый руль) |
| F9 | акустическая система |
| F10 | Модуль управления кузовным оборудованием 1 / Электронный модуль управления кузовным оборудованием / Система дистанционного доступа без ключа / Режим зажигания / Третий стоп-сигнал / Подсветка номерного знака / Левый дневной ходовой огонь / Левые габаритные огни / Управление реле разблокировки задней двери / Управление реле насоса омывателем ветрового стекла / Переключателем света |
| F11 | 4 блок управления кузовом/левая фара |
| F12 | Вентилятор (левый руль) |
| F13 | – |
| F14 | – |
| F15 | Розетка электропитания (внутри напольной консоли/задней напольной консоли) |
| F 16 | – |
| F17 | – |
| F18 | – |
| R1 | Реле резервного питания для розеток |
| R2 | – |
| R3 | – |
| R4 | Механический противоугонный замок (левый руль), блокировка окон от детей (правый руль) |
Правый блок предохранителей на приборной панели
| Номер | описание |
|---|---|
| F1 | Подсветка рулевого колеса |
| F2 | Блокировка рулевого управления (правый руль) |
| F3 | Комбинация приборов (правый руль) |
| F4 | 3 блок управления кузовом/правая фара |
| F5 | Блок управления кузовным оборудованием 2 / электроника блока управления кузовным оборудованием / задний фонарь / правый дневной свет / блокировка переключения передач / переключатель освещения / противотуманные фары |
| F6 | Модуль управления кузовом 5 / управление реле аварийного питания / правый передний указатель поворота / левый задний указатель поворота и стоп-сигнал / правые габаритные огни / пульт дистанционного управления PRNDL |
| F7 | 6 модулей управления кузовом/картографические фонари/потолочные светильники/фары заднего хода |
| F8 | 7 модуль управления кузовом/левый передний поворотник/правый задний поворотник и стоп-сигнал/управление реле блокировки от детей; |
| F9 | Модуль управления кузовом 8/замки |
| F10 | Вспомогательный диагностический разъем, правая сторона (левостороннее управление) / Главный диагностический разъем, правая сторона (правостороннее управление) |
| F11 | Датчик проникновения и наклона |
| F12 | Мотор вентилятора (левый руль) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | – |
| F17 | – |
| F18 | – |
| R1 | – |
| R2 | – |
| R3 | – |
| R4 | Механический противоугонный замок (правый руль), замок от детей (левый руль) |
Вано моторе

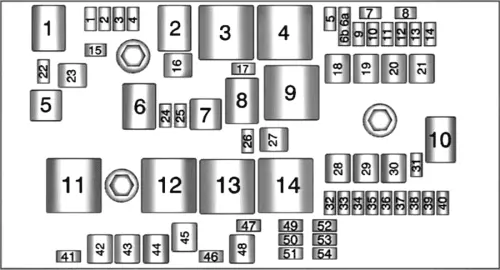

Блок предохранителей расположен в передней левой части моторного отсека. Чтобы открыть крышку блока предохранителей, сожмите зажимы спереди и сзади и поверните крышку вбок.
ЧИТАЙТЕ Opel Vivaro C (2019-2022) – блок предохранителей
| Номер | описание |
|---|---|
| 1 | Модуль управления двигателем – переключаемая мощность |
| 2 | Выбросы |
| 3 | – |
| 4 | Катушки зажигания/форсунки |
| 5 | замок рулевого управления |
| 6A | – |
| 6b | – |
| 7 | – |
| 8 | – |
| 9 | Зеркала с подогревом |
| 10 | Модуль управления кондиционером |
| 11 | Тяговый ток – модуль преобразователя аккумуляторной батареи |
| 12 | – |
| 13 | Насос и клапан отопления кабины |
| 14 | Противоугонная система – сигнальная сирена |
| 15 | Модуль преобразователя тягового тока и модуль управления коробкой передач – Аккумуляторная батарея |
| 17 | Модуль управления двигателем – аккумулятор |
| 22 | Левый дальний свет |
| 24 | – |
| 25 | – |
| 26 | Противоугонная система – звуковой сигнал |
| 31 | – |
| 32 | Drive/Start — модуль датчиков и диагностики, комбинация приборов, дисплей подушки безопасности пассажира, переключатель регулировки угла наклона фар, внутреннее зеркало заднего вида с автоматическим затемнением. |
| 33 | Run/start – модуль управления интеграцией автомобиля |
| 3.4 | Автомобиль – модуль управления интеграцией аккумулятора |
| 35 | – |
| 36 | Насос охлаждающей жидкости силовой электроники |
| 37 | Модуль управления обогревом салона |
| 38 | Насос охлаждающей жидкости аккумуляторной системы хранения энергии (высоковольтная батарея) |
| 39 | Модуль управления системой хранения аккумуляторной энергии (высоковольтная батарея) |
| 40 | омыватель лобового стекла |
| 41 | Правый дальний свет |
| 46 | – |
| 47 | – |
| 49 | – |
| 50 | Старт/Старт — камера заднего вида, модуль вспомогательного питания, датчик давления в шинах, электродвигатели корректора фар. |
| 51 | Запуск/запуск ABS/системы накопления энергии (высоковольтная батарея) |
| 52 | Модуль управления двигателем/Модуль управления коробкой передач – Движение/Запуск |
| 53 | Модуль преобразователя тягового тока – работа/запуск |
| 54 | Запуск/запуск — модуль управления топливной системой, модуль управления кондиционером, бортовое зарядное устройство |
| 16 | – |
| 18 | – |
| 19 | Электрические передние стеклоподъемники |
| вентиляции | – |
| 21 | Электронный блок управления антиблокировочной системой тормозов |
| 23 | крышка порта зарядки |
| 27 | – |
| 28 | – |
| 29 | – |
| тридцать | электродвигатель антиблокировочной тормозной системы, |
| 42 | Правый вентилятор охлаждения |
| 43 | Очиститель окон |
| 44 | Caricabatterie |
| 45 | – |
| 48 | Левый вентилятор охлаждения |
| 3 | система наведения |
| 4 | Зеркала с подогревом |
| 7 | – |
| 9 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | бег/уход |
| 1 | – |
| 2 | – |
| 6 | – |
| 8 | – |
| 10 | – |
| 5 | крышка порта зарядки |
ЧИТАЙТЕ Opel Vectra B (1995-2002) – блок предохранителей и реле
магистральный

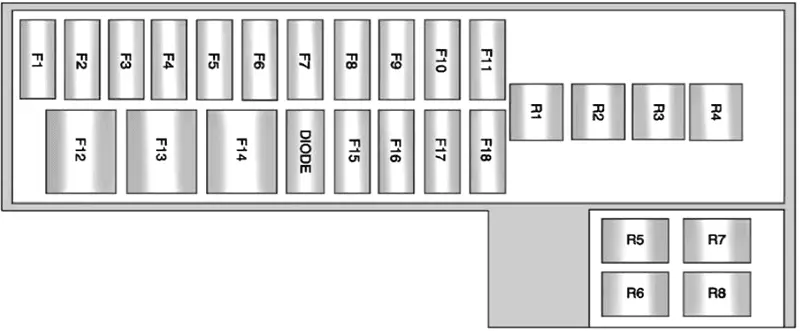

Блок предохранителей расположен с левой стороны багажника за крышкой. Снимите крышку.
| Номер | описание |
|---|---|
| F1 | – |
| F2 | Модуль управления топливной системой |
| F3 | Модуль пассивного запуска/пассивный вход |
| F4 | сиденья с подогревом |
| F5 | Выключатели на двери водителя (наружное зеркало заднего вида/разблокировка крышки порта зарядки/запрос на заправку/стекло водителя) |
| F6 | Топливо (вентиляционный клапан и модуль контроля утечки паров) |
| F7 | Дополнительный вентилятор охлаждения силового модуля |
| F8 | Усилитель звука |
| F9 | Цифровое аудиовещание (DAB) |
| F10 | Передний и задний ультразвуковой модуль управления/помощи при парковке с регулировкой напряжения |
| F11 | Корно |
| F12 | Задние электрические стеклоподъемники |
| F13 | электрический стояночный тормоз |
| F14 | Задний обогреватель (отличная термостойкость) |
| F15 | – |
| F 16 | Отпирание двери багажного отделения |
| F17 | – |
| F18 | – |
| R1 | Задний обогреватель (отличная термостойкость) |
| R2 | Отпирание двери багажного отделения |
| R3 | – |
| R4 | – |
| R5 | – |
| R6 | – |
| R7 | Корно |
| R8 | Корно |
