Nissan Quest (2011-2016) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2011, 2012, 2013, 2014, 2015, 2016.

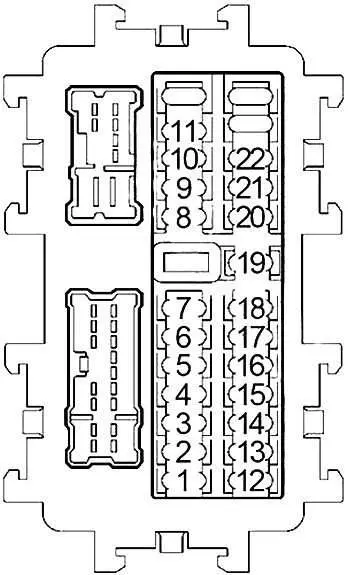

Блок предохранителей панели приборов

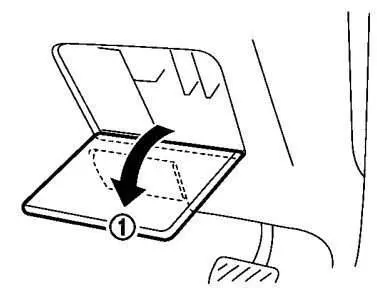

Панель предохранителей расположена за крышкой на приборной панели. Потяните, чтобы снять крышку блока предохранителей (1).
Назад
Номер | Ампер [A] | Описать |
---|---|---|
1 | 15 | Переключатель подогрева сиденья |
2 | 10 | Блок управления датчика диагностики подушек безопасности, блок управления системы классификации пассажиров |
3 | 10 | Усилитель кондиционера, модуль автоматического управления задней дверью, модуль управления сдвижной дверью, модуль управления гидроусилителем руля, выключатель тормоза ASCD, выключатель стоп-сигналов, датчик обнаружения запаха/выхлопных газов, электронный электромагнитный клапан подвески двигателя, разъем канала передачи данных, главный выключатель переменного тока 120 В , датчик угла поворота рулевого колеса, ионизатор, телефонный адаптер, блок управления AV, задний дисплей, внутреннее зеркало с автоматическим затемнением, блок управления монитором кругового обзора, задний климат-контроль |
4 | 10 | Комбинированный счетчик, резервное реле |
5 | – | – |
6 | 15 | Интеллектуальный звуковой сигнал ключа, разъем канала передачи данных, усилитель климат-контроля, реле селективной разблокировки, внутреннее зеркало с автоматическим затемнением, комбинация приборов |
7 | 10 | Выключатель стоп-сигналов, реле стоп-сигналов, BCM (блок управления кузовным оборудованием) |
8 | 20 | Розетка для хранения багажа |
9 | 10 | Модуль автоматического управления задней дверью, автоматический предупреждающий зуммер задней двери, предупреждающий зуммер автоматической раздвижной двери, модуль управления сдвижной дверью, модуль управления электрическим возвратом спинки, реле привода разблокировки блокировки спинки |
10 | 10 | BCM (модуль управления кузовным оборудованием), переключатель памяти сиденья, дистанционный приемник с входом без ключа |
11 | 10 | Модуль управления коробкой передач (TCM), кнопочный выключатель зажигания |
12 | – | – |
13 | 10 | Наружное зеркало, усилитель кондиционера |
14 | – | – |
15 | 20 | Обогреватель заднего стекла |
16 | – | – |
17 | – | – |
18 | – | – |
19 | 10 | Усилитель кондиционера, аудиосистема, телефонный адаптер, многофункциональный переключатель, передний дисплей, блок управления AV, спутниковый радиотюнер, задний дисплей, переключатель дистанционного управления боковым зеркалом |
20 | 20 | Передняя розетка |
21 | 15 | Передний двигатель 20 |
22 | 15 | Передний двигатель 20 |

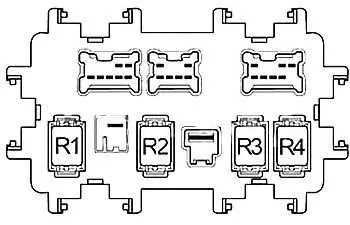

R1 | Переключение | |
R2 | Обогреватель заднего стекла | |
R3 | Аксессуар | |
R4 | Передний вентилятор |
Дополнительный держатель предохранителя
Номер | Ампер [A] | описание |
---|---|---|
23 | 15 | Реле заднего вентилятора |
24 | 15 | Реле заднего вентилятора |
25 | – | – |
61 | – | – |
ЧИТАЙТЕ Nissan Micra (2003-2010) – блок предохранителей

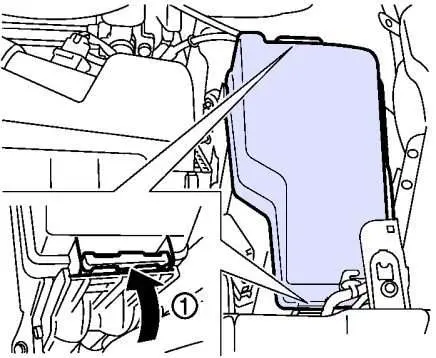

Вано моторе
Снимите крышку блока предохранителей, нажав на выступ (1).

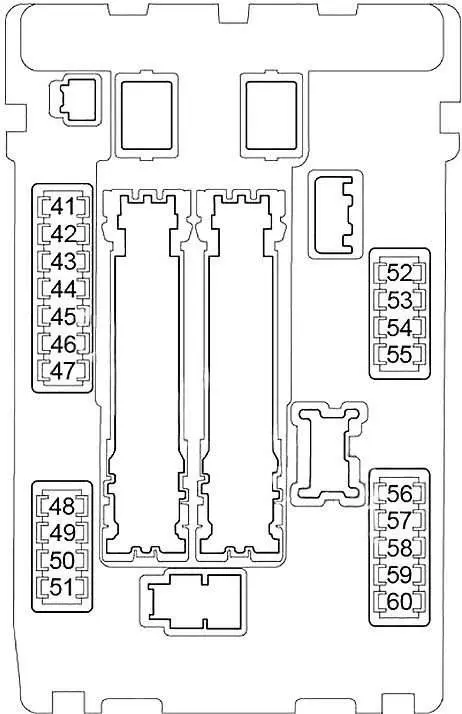

Номер коробки предохранителей. 1
Номер | Ампер [A] | описание |
---|---|---|
41 | 15 | Реле топливного насоса |
42 | 10 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
43 | 10 | Датчик вспомогательной скорости, модуль управления коробкой передач (TCM) |
44 | 10 | Форсунки, модуль управления двигателем (ECM) |
45 | 10 | ABS, переключатель BSW, модуль управления BSW, боковой радар |
46 | 15 | Датчик состава топливовоздушной смеси, датчик кислорода с подогревом |
47 | 10 | Комбинированный переключатель |
48 | – | – |
49 | 10 | Реле климат-контроля |
50 | 15 | Реле модуля управления двигателем (соленоид управления VIAS, соленоид синхронизации впускного клапана, регулирующий клапан продувки адсорбера EVAP, конденсатор, катушки зажигания, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан регулирования объема контейнера EVAP) |
51 | 15 | Реле электродвигателя управления акселератором |
52 | 10 | Передние комбинированные фонари, передние габаритные огни, корректор фар. |
53 | 10 | Задние комбинированные фонари, освещение номерного знака, переключатель VDC, переключатель корректора фар, освещение перчаточного ящика, главный выключатель питания переменного тока 120 В, автоматический выключатель главной двери, комбинированный переключатель, аварийный выключатель, усилитель кондиционера, измерительный переключатель управления, переключатель управления освещением, переключатель BSW , Автоматический переключатель задней двери, Подсветка переключателя передач CVT, Габаритные огни, Переключатель открытия/закрытия сдвижной двери, Звук, Переключатель подогрева сиденья, Задний климат-контроль, Подсветка карты, Переключатель дистанционного управления наружным зеркалом заднего вида, Переключатель извлечения диска, Многофункциональный переключатель, Задняя часть отображать |
54 | 10 | Левая фара |
55 | 10 | Правая фара |
56 | 15 | Низкая левая фара |
57 | 15 | Низкая правая фара |
58 | 15 | Передний противотуманный фонарь |
59 | 10 | Реле дневных ходовых огней |
60 | 30 | Реле переднего дворника |
ЧИТАТЬ Nissan Xterra N50 (2005-2009) – блок предохранителей и реле

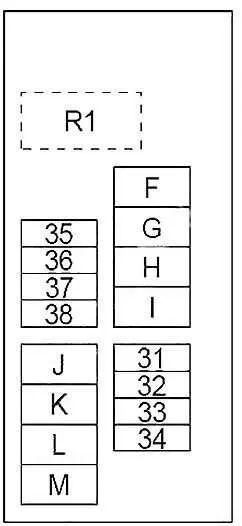

Номер коробки предохранителей. 2
Номер | Ампер [A] | описание |
---|---|---|
31 | – | – |
32 | – | трейлер |
33 | 30 | Блок управления возвратом энергии спинки, реле привода разблокировки спинки |
34 | 30 | Инверторный блок |
35 | 20 | Аудиосистема, блок управления AV, тюнер спутникового радио, дисплей (спереди, сзади), блок управления монитором окружающей среды, модуль телефонного адаптера |
36 | – | – |
37 | 15 | Реле звукового сигнала |
38 | 10 | Генератор |
F. | 30 | addominali |
G | 20 | addominali |
h | 40 | Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R, предохранитель: «6» |
i | – | – |
J. | 40 | Выключатель (блок управления автоматической задней дверью), автоматический переключатель (блок управления сдвижной дверью, блок управления задней дверью) |
K. | 40 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
l. | 40 | BCM (модуль управления кузовным оборудованием), автоматический переключатель (блок управления позиционером АКПП, управление сиденьем водителя, переключатель поясничной опоры) |
m | 40 | Двигатель вентилятора охлаждения 1 |
R1 | Корно |
Дополнительный держатель предохранителя
Номер | Ампер [A] | описание |
---|---|---|
26 | 15 | усилитель BOSE |
27 | 15 | усилитель BOSE |
28 | 15 | усилитель BOSE |
62 | – | – |

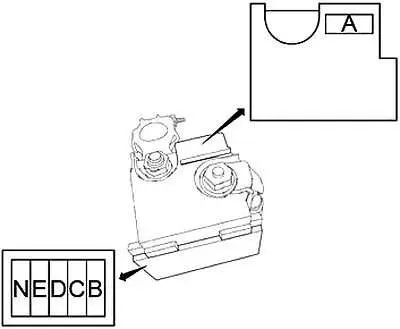

Блок подключения предохранителей
Он расположен на «+» клемме аккумулятора.
Номер | Ампер [A] | описание |
---|---|---|
A | 250 | Генератор, стартер, предохранитель: «Б», «С», «Д» |
B | 100 | Предохранители: «F», «G», «H», «J», «K», «L», «M», «32», «33», «34», «35», «37», «38» |
C. | 60 | Реле дальнего света фар (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранитель: «58» , «59», «60» |
D | 100 | Модуль управления гидроусилителем руля |
e. | 80 | Реле зажигания (предохранители: «41», «42», «43», «44», «45», «46», «47», «49»), предохранитель: «50», «51» |
n | 100 | Реле вспомогательных устройств (предохранители: «19», «20»), реле обогрева заднего стекла (предохранители: «13», «15»), реле переднего освещения 20 (предохранители: «21», «22»), предохранитель: «6» », «7», «8», «9», «10», «11», «23», «24» |
