Nissan Quest (2004-2009) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2004, 2005, 2006, 2007, 2008, 2009.

Блок предохранителей панели приборов

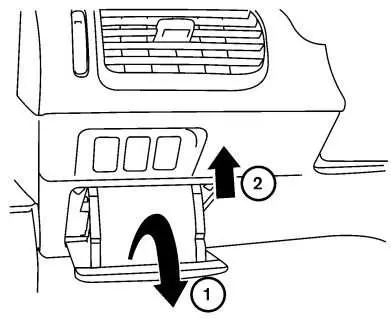

Плата предохранителей расположена за перчаточным ящиком на панели приборов. Потяните держатель очков вниз, чтобы открыть (1), затем потяните держатель очков (2) и снимите его, чтобы открыть панель предохранителей.

Назад

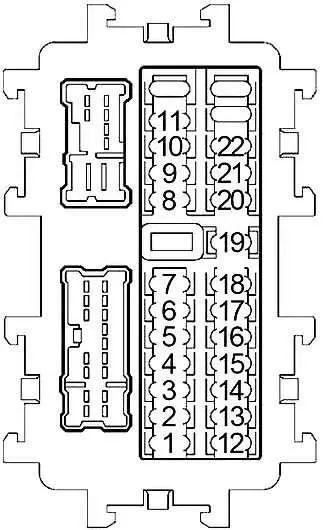

Номер	Ампер [A]	описание
1	10	Педаль регулировки блока управления, выключатель стоп-сигналов
2	10	Реле переднего двигателя, управление передним воздухом
3	15	Модуль управления кузовным оборудованием (BCM), автоматическое антибликовое внутреннее зеркало
4	10	Аудиосистема, AV-переключатель, Блок дисплея, Блок управления дисплеем, Блок управления навигацией, DVD-плеер, Спутниковый радиотюнер, Модуль управления кузовным оборудованием (BCM)
5	15	Передняя розетка 2, задняя розетка (2-й ряд)
6	10	Дистанционное управление наружными зеркалами
7	–	–
8	10	Дверное зеркало
9	10	Блок управления водительского сиденья, светодиод 1
10	15	Задний двигатель вентилятора
11	15	Задний двигатель вентилятора
12	10	Устройство автоматического круиз-контроля (ASCD) Тормозной переключатель, разъем канала передачи данных, комбинированный прибор, реле подогрева сиденья, переключатель парковочной нейтрали, дисплей, датчик угла поворота рулевого колеса, дисплей блока управления, блок управления Navi control, блок управления задней дверью, блок управления сдвижной дверью, блок управления эхолотом, дневные ходовые огни, телефон громкой связи
13	10	Блок управления датчика диагностики подушек безопасности, блок управления системы классификации пассажиров
14	10	Комбинированный счетчик, переключатель нейтральной парковки, внутреннее зеркало с автоматическим затемнением.
15	–	–
16	10	Форсунки, модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM)
17	10	Блок управления Navi, блок управления задней дверью, блок управления сдвижной дверью, блок управления сиденьем водителя, переключатель памяти сиденья, блок управления автоматическим позиционированием автомобиля
18	15	НЧ-динамик
19	15	Модуль управления коробкой передач (TCM), переключатель аудио/видео, дисплей, датчик угла поворота рулевого колеса, мультиметр, передняя электронная опора двигателя, дисплей управления, переключатель с ключом, передняя пневматическая система управления
20	10	Выключатель стоп-сигнала
21	15	Передняя розетка 1, задняя розетка (грузовой отсек)
22	15	Реле открытия крышки топливного бака, DVD-плеер

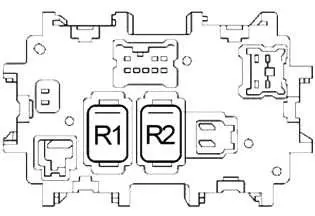

Реле
R1	воздуходувка
R2	Аксессуар

Номер блока предохранителей в моторном отсеке. 1

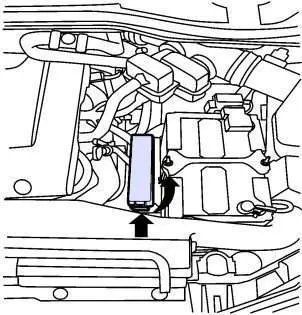

Блок предохранителей расположен рядом с бачком омывающей жидкости.

ЧИТАТЬ Nissan Qashqai / Qashqai + 2 (J10 / NJ10) (2006-2013) — блок предохранителей

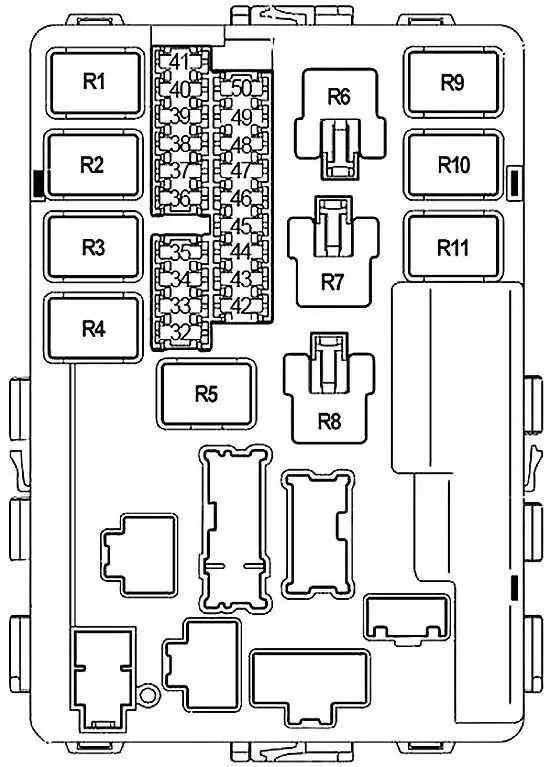

Номер	Ампер [A]	описание
32	20	Реле обогрева заднего стекла
33	10	Реле климат-контроля
34	15	Процессор IPDM E/R
35	15	Модуль управления двигателем (ECM), реле ECM, антенный усилитель NATS
36	15	Правая фара, светодиод 3
37	20	Реле обогрева заднего стекла
38	10	Левый дневной свет, блок управления дневными ходовыми огнями
39	30	Реле переднего дворника
40	10	Правый дневной свет, реле дневных ходовых огней, диод 3
41	15	Реле задних фонарей, реле поворотников, процессор IPDM E/R
42	10	Реле насоса отопления
43	15	Реле передних противотуманных фар
44	15	Реле электродвигателя управления акселератором
45	15	Левая фара, дневные ходовые огни
46	15	Датчик расхода воздуха, датчик кислорода отопителя
47	10	Комбинированный переключатель (передний стеклоочиститель и омыватель, задний дворник и омыватель)
48	10	Модуль управления коробкой передач (TCM), датчик оборотов, датчик оборотов турбины, реле PV IGN A/T
49	10	АБС
50	15	Реле топливного насоса
Реле
R1	Модуль управления двигателем
R2	Высокий маяк
R3	Низкий маяк
R4	закуска
R5	Переключение
R6	Вентилятор охлаждения (№1)
R7	Вентилятор охлаждения (№3)
R8	Вентилятор охлаждения (№2)
R9	Двигатель управления дроссельной заслонкой
R10	Помпа ди бензина
R11	Передний противотуманный фонарь

Номер блока предохранителей в моторном отсеке. 2

Это рядом с батареей. Снимите крышку блока предохранителей, нажав на выступ и подняв крышку.

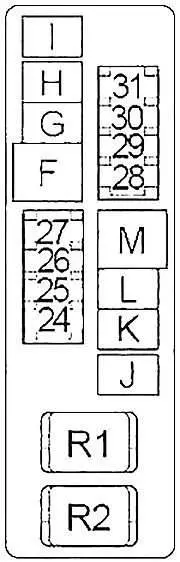

Номер	Ампер [A]	описание
24	20	Блок питания для буксировки прицепа
25	15	Реле звукового сигнала
26	10	Генератор
27	15	Реле подогрева сидений
28	20	Реле переднего двигателя 20
29	15	Дневное освещение
30	20	Реле переднего двигателя 20
31	20	Аудиосистема, усилитель BOSE, спутниковый радиотюнер
F.	40	АБС
G	40	Реле вентилятора охлаждения 2
h	40	Реле вентилятора охлаждения 1, реле вентилятора охлаждения 3
i	40	Автоматический выключатель 1 (автоматическая система запирания раздвижных дверей, розетка)
J.	50	Модуль управления кузовным оборудованием (BCM)
K.	40	Interruttore di Accensione
l.	40	АБС
m	40	Автоматический выключатель 2 (регулируемая педаль, автоматический позиционер движения, автоматическая система блокировки сдвижных дверей, сиденье с электроприводом)
Реле
R1	Корно
R2	Передний двигатель 20

ЧИТАТЬ Nissan X-Trail T32 (2013-2022) – блок предохранителей и реле

Блок подключения предохранителей

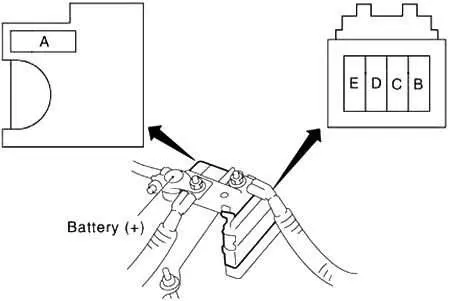

Это на аккумуляторе + зажим.

Номер	Ампер [A]	описание
A	140	Генератор, предохранитель: «Д», «Е»
B	80	Вспомогательное реле (предохранители: «4», «5», «6»), реле электродвигателя заднего вентилятора (предохранители: «10», «11»), предохранитель: «3», «17», «18», «19». » » «», 20», «21», «22»
C.	60	Реле зажигания (Предохранители: «42», «46», «47», «48», «49», «50»), Предохранители: «33», «34», «35», «37»
D	80	Реле ближнего света фар (предохранители: «38», «40»), Реле ближнего света фар (предохранители: «36», «45»), Предохранители: «32», «39», «41», «43», «44». «
e.	100	Предохранители: «F», «G», «H», «J», «24», «25», «26», «27»
