Nissan Quest (1998-2002) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1998, 1999, 2000, 2001, 2002.
Пассажирский салон

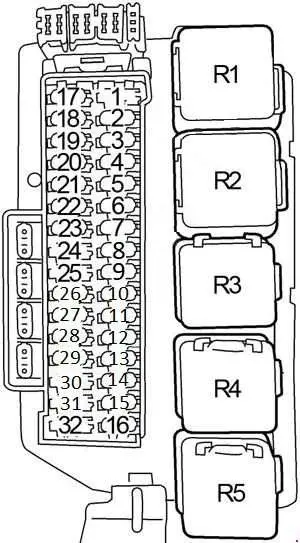

Блок предохранителей в салоне
| Номер | Ампер [A] | описание |
| 1 | 7.5 | Подогрев передних сидений |
| 2 | 10 | Модуль управления коробкой передач (TCM), электродвигатель заднего стеклоочистителя, блок EATC |
| 3 | 10 | Блок датчиков диагностики подушек безопасности |
| 4 | 10 | Клапан IACV-AAC, вакуумный запорный клапан, перепускной клапан, модуль управления двигателем (ECM), разъем канала передачи данных, электромагнитный клапан переключения карты/барометрического давления, датчик положения дроссельной заслонки, регулирующий клапан продувки адсорбера EVAP |
| 5 | 7.5 | Переключатель дистанционного управления боковыми зеркалами, SECU |
| 6 | 20 | легче |
| 7 | 20 | Задняя розетка |
| 8 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя переднего стекла, усилитель переднего стеклоочистителя |
| 9 | 10 | Мотор заднего дворника, мотор заднего дворника |
| 10 | 15 | ’01–02: Аудиосистема, видеомонитор, сабвуфер-усилитель |
| 7.5 | 98-’00: Звук | |
| 11 | 20 | ’01-’02: Задняя розетка (крепление на консоли) |
| 20 | ’98 -’00: Усилитель сабвуфера | |
| 12 | 7.5 | Блок управления фарами, модуль управления двигателем (ECM) |
| 13 | 7.5 | Блок климат-контроля, реле климата, блок EATC, смесительный порт и режим подачи воздуха, электромагнитный клапан IACC-FICD |
| 14 | 20 | Обогреватель заднего стекла |
| 15 | 20 | Обогреватель заднего стекла |
| 16 | 10 | Выключатель обогрева заднего стекла, обогрев зеркал |
| 17 | 10 | Передние габаритные огни, передний комбинированный фонарь, комбинированный переключатель |
| 18 | 7.5 | Лампы освещения |
| 19 | 10 | Задний комбинированный фонарь, регистрационный фонарь прицепа |
| 20 | 10 | Аудиосистема, CD-чейнджер, задний пульт дистанционного управления аудиосистемой, панель управления FES |
| 21 | 15 | Внутреннее освещение, блок управления памятью сидений и зеркал, электродвигатель люка в крыше. |
| 22 | 20 | Выключатель стоп-сигналов, блок управления буксировкой прицепа |
| 23 | 10 | Аварийный выключатель, предохранительное освещение |
| 24 | 15 | Задний двигатель вентилятора |
| 25 | 15 | Задний двигатель вентилятора |
| 26 | 7.5 | Датчик кислорода с подогревом |
| 27 | 10 | Переключатель угрозы |
| 28 | 20 | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 29 | 10 | Разъем канала передачи данных, комбинация приборов, переключатель тормоза ASCD, реле кондиционера, реле вентилятора системы охлаждения, реле электродвигателя заднего вентилятора, блок управления сиденьем и зеркалами с памятью, блок управления ASCD |
| 30 | 10 | Привод и электрический модуль ABS, переключатель парковки/нейтрали, модуль управления фарами, SECU, модуль управления коробкой передач (TCM) |
| 31 | 20 | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 32 | – | – |
| Реле | ||
| R1 | Задний фонарь | |
| R2 | Переключение | |
| R3 | Аксессуар | |
| R4 | Обогреватель заднего стекла | |
| R5 | воздуходувка | |
ПРОЧИТАЙТЕ Nissan Almera Tino (V10) – блок предохранителей и реле

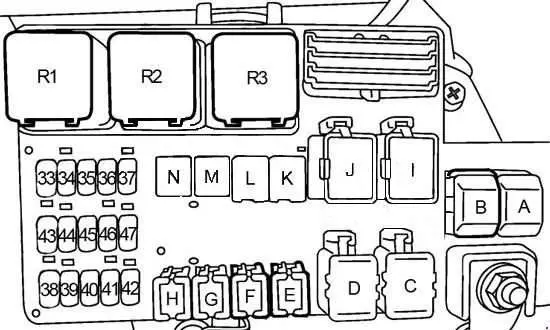

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
| 33 | 10 | Форсунки, модуль управления двигателем (ECM) |
| 34 | 10 | Реле модуля управления двигателем (ECM), разъем канала передачи данных |
| 35 | 10 | Генератор |
| 36 | 15 | Правая фара |
| 37 | 15 | Левая фара |
| 38 | 7.5 | Реле передних противотуманных фар |
| 39 | 7.5 | SECU, реле безопасности автомобиля |
| 40 | – | – |
| 41 | 20 | Реле электромагнитного клапана АБС |
| 42 | 15 | Реле звукового сигнала |
| 43 | 15 | Реле топливного насоса |
| 44 | 7.5 | Обнаружение вентилятора радиатора |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Реле зажигания (предохранители: «26», «27», «29», «30»), дополнительные реле (предохранители: «5», «6», «7», «8», «9»), фара задняя , Реле (предохранители: «17», «18», «19») Предохранители: «2», «20», «21», «22», «23» |
| B | 140 | Генератор, предохранитель: «А», «С», «F», «G», «38», «39», «41», «42» |
| C. | 65 | Реле двигателя переднего вентилятора (предохранители: «28», «31») |
| D | – | – |
| e. | – | – |
| F. | 30 | Автоматический выключатель 1 (SECU, реле электрических стеклоподъемников), Автоматический выключатель 2 (электропривод сиденья) |
| G | 40 | Реле двигателя АБС |
| H. | – | – |
| I | 45 | Реле обогрева заднего стекла (предохранители: «14», «15», «16»), предохранитель: «24», «25» |
| J. | 75 | Реле вентилятора охлаждения |
| K. | 30 | Interruttore di Accensione |
| l. | 20 | Реле вентилятора охлаждения |
| M. | – | – |
| n | – | – |
| Реле | ||
| R1 | Реле вентилятора охлаждения 1 | |
| R2 | Реле вентилятора охлаждения 2 | |
| R3 | Реле вентилятора охлаждения 3 | |

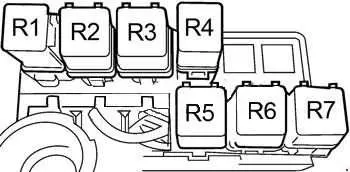

Блок реле в моторном отсеке
| Реле | описание |
| R1 | Парковка/Нейтральное расположение |
| R2 | Помпа ди бензина |
| R3 | Контроль лампочки |
| R4 | ’01 -’02: Противотуманные фары |
| ’98 -’00: остановить ASCD | |
| R5 | Безопасность автомобиля |
| R6 | Корно |
| R7 | Кондиционер |
