Nissan Quest (1996-1998) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1996, 1997, 1998.
Пассажирский салон

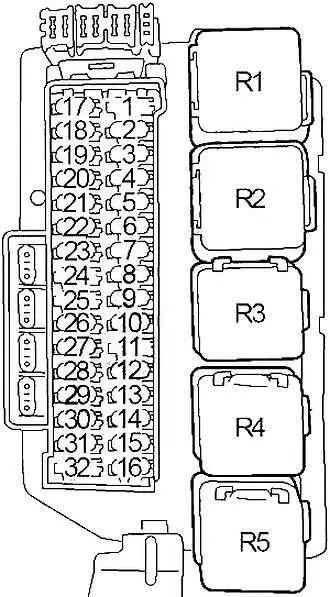

Схема блока предохранителей распределительного щита
Блок предохранителей расположен за крышкой на приборной панели. Потяните, чтобы открыть крышку блока предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Модуль управления коробкой передач (TCM), электродвигатель заднего стеклоочистителя, блок EATC, блок управления передним кондиционером |
| 3 | 10 | Блок датчиков диагностики подушек безопасности |
| 4 | 10 | Клапан IACV-AAC, вакуумный запорный клапан, перепускной клапан, модуль управления двигателем (ECM), разъем канала передачи данных, электромагнитный клапан переключения карты/барометрического давления, датчик положения дроссельной заслонки, клапан управления продувкой адсорбера EVAP, электромагнитный клапан регулировки объема продувки адсорбера EVAP, электромагнитный клапан EGRC , Подогреваемый кислородный датчик, Клапан регулировки объема продувки адсорбера EVAP |
| 5 | 10 | Пульт дистанционного управления боковыми зеркалами, SECU, реле электростеклоподъемников |
| 6 | вентиляции | легче |
| 7 | вентиляции | Задняя розетка |
| 8 | вентиляции | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя переднего стекла, усилитель переднего стеклоочистителя |
| 9 | 10 | Мотор заднего дворника, мотор заднего омывателя, усилитель заднего омывателя |
| 10 | 7.5 | Аудиосистема, задний пульт дистанционного управления аудиосистемой, антенна с электроприводом |
| 11 | вентиляции | Усилитель сабвуфера, 4-канальный усилитель |
| 12 | 7.5 | Дневные ходовые огни, модуль управления двигателем (ECM) |
| 13 | 7.5 | Блок управления автоматическими лампами, передний блок климат-контроля, реле климат-контроля, блок управления EATC, задний блок климат-контроля |
| 14 | вентиляции | Обогреватель заднего стекла |
| 15 | вентиляции | Обогреватель заднего стекла |
| 16 | 10 | Выключатель обогрева заднего стекла |
| 17 | 10 | Передние габаритные огни, передние комбинированные фонари, комбинированный переключатель |
| 18 | 7.5 | Лампы освещения |
| 19 | 10 | Задние комбинированные фонари, задние габаритные фонари, регистрационные огни прицепа |
| 20 | 10 | Аудиосистема, CD-чейнджер, электроантенна |
| 21 | 15 | Будильник, светильники для спальни |
| 22 | 15 | Выключатель стоп-сигналов, блок управления буксировкой прицепа |
| 23 | 10 | Аварийный выключатель, предохранительное освещение |
| 24 | 15 | Двигатель заднего вентилятора, реле двигателя заднего вентилятора |
| 25 | 15 | Двигатель заднего вентилятора, реле двигателя заднего вентилятора |
| 26 | – | – |
| 27 | 10 | Аварийный выключатель освещения |
| 28 | вентиляции | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 29 | 10 | Разъем канала передачи данных (проконсультируйтесь), комбинированный прибор, выключатель тормоза ASCD, главный выключатель ACD, реле удержания ASCD, реле кондиционера, реле FICD, реле вентилятора системы охлаждения, антенна питания, реле топливного насоса |
| 30 | 10 | Блок управления ABS, переключатель блокировки, дневные ходовые огни, SECU, модуль управления коробкой передач (TCM) |
| 31 | вентиляции | Двигатель переднего вентилятора, блок управления скоростью переднего вентилятора |
| 32 | – | – |
| R1 | Задний фонарь | |
| R2 | Переключение | |
| R3 | Аксессуар | |
| R4 | Обогреватель заднего стекла | |
| R5 | воздуходувка | |
ЧИТАТЬ Nissan Xterra N50 (2010-2015) – блок предохранителей и реле

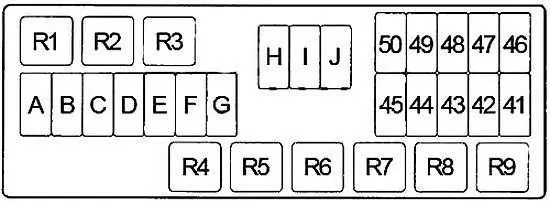

Схема блока предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| 41 | 7.5 | SECU, реле противоугонной сигнализации |
| 42 | – | – |
| 43 | вентиляции | Актуатор управления АБС |
| 44 | 15 | Реле звукового сигнала |
| 45 | 15 | Реле топливного насоса |
| 46 | 10 | Форсунки, модуль управления двигателем (ECM) |
| 47 | 10 | Реле ECCS, разъем канала передачи данных (GST) |
| 48 | 10 | Генератор |
| 49 | 15 | Левая фара, переключатель света, комбинированный переключатель, автоматическое реле ламп, блок автоматического управления лампами |
| 50 | 15 | Правая фара, переключатель света, комбинированный переключатель, автоматическое реле освещения |
| a | тридцать | Выключатель 1 (SECU, реле электростеклоподъемников), Выключатель 2 (электропитание сиденья) |
| B | тридцать | Актуатор управления АБС |
| C. | 65 | Реле вентилятора охлаждения |
| D | 65 | Реле двигателя переднего вентилятора (предохранители: «28», «31») |
| e. | 100 | Реле зажигания (предохранители: «27», «29», «30»), дополнительные реле (предохранители: «5», «6», «7», «8», «9»), реле задних фонарей (предохранители: «17», «18», «19») Предохранители: «2», «20», «21», «22», «23» |
| F. | 120 | Генератор, предохранитель: «А», «Б», «С», «Д», «Е», «41», «43», «44» |
| G. | 45 | Реле обогрева заднего стекла (предохранители: «14», «15», «16»), предохранители: «24», «25» |
| H. | тридцать | Interruttore di Accensione |
| i | – | – |
| J. | – | – |
| R1 | Вентилятор охлаждения (низкая скорость) | |
| R2 | Вентилятор охлаждения (высокая скорость) | |
| R3 | Вентилятор охлаждения (высокая скорость) | |
| R4 | Корно | |
| R5 | Помпа ди бензина | |
| R6 | Ингибитор | |
| R7 | Правая фара | |
| R8 | Посмотрите сборку | |
| R9 | Остановить ASCD | |
Релейная коробка
| Номер | Реле |
|---|---|
| R1 | Кондиционер |
| R2 | Автоматическая лампа |
| R3 | ФИКР |
| R4 | Левая фара |
| R5 | Безопасность автомобиля |
