Nissan Quest (1993-1995) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1993, 1994, 1995.
Пассажирский салон

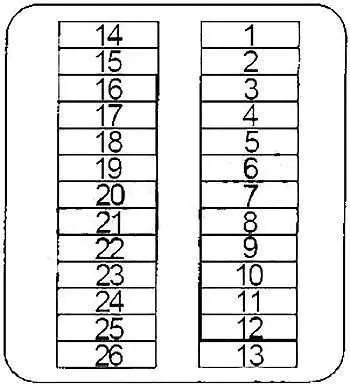

Схема блока предохранителей распределительного щита
Блок предохранителей расположен за крышкой приборной панели (чтобы открыть, потяните ее).
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Двигатель переднего вентилятора |
| 2 | вентиляции | Двигатель переднего вентилятора |
| 3 | 5 | Модуль управления двигателем (ECM/ECCS), дневные ходовые огни |
| 4 | 15 | Задний двигатель вентилятора |
| 5 | 15 | Задний двигатель вентилятора |
| 6 | вентиляции | Передний дворник и омыватель |
| 7 | 10 | Модуль управления двигателем |
| 8 | 15 | Помпа ди бензина |
| 9 | 10 | Аудио, мощность антенны |
| 10 | вентиляции | Аудиосистема, усилитель сабвуфера, 4-канальный усилитель |
| 11 | вентиляции | легче |
| 12 | 10 | Задний дворник и омыватель, наружные зеркала заднего вида |
| 13 | 10 | Блок управления автоматическим переключением передач, модуль контроля времени, модуль управления цифровым сенсорным вводом |
| 14 | 10 | Дополнительная система пассивной безопасности (SRS) |
| 15 | вентиляции | Обогреватель заднего стекла |
| 16 | вентиляции | Обогреватель заднего стекла |
| 17 | 15 | Люси ди Эмергенца |
| 18 | 15 | Корно |
| 19 | 15 | Задние фонари, габаритные фонари, подсветка номерного знака, боковые габаритные фонари, фары, поворотники |
| 20 | 10 | Вентилятор охлаждения, ASCD, модуль управления синхронизацией, таймер силовой антенны, реле обогрева заднего стекла, реле электростеклоподъемника, реле управления лампами, реле кондиционера, реле IAC, реле FICD, модуль управления автомобильными фарами, дневные ходовые огни |
| 21 | 10 | Комбинированный счетчик литров, кондиционер, таймер уровня масла |
| 22 | 10 | Сигнал включения |
| 23 | 10 | Аудио, мощность антенны |
| 24 | 15 | Стоп-сигнал, система блокировки коробки передач |
| 25 | 15 | Внутреннее освещение, звуковой сигнал, модуль управления с цифровым сенсорным вводом, дополнительная система пассивной безопасности (SRS) |
| 26 | 10 | Замена фар, блока управления АКПП, системы управления АКПП, системы блокировки коробки передач |
ЧИТАТЬ Nissan Qashqai / Qashqai + 2 (J10 / NJ10) (2006-2013) — блок предохранителей

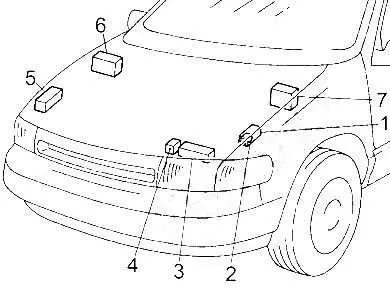

Вано моторе
- Блок предохранителей 1
- Реле модуля управления двигателем
- Релейный блок 1
- Блок предохранителей 2
- Релейный блок 2
- Модуль управления дневным светом
- Усилитель переднего дворника

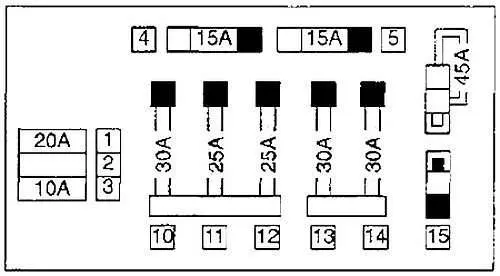

Блок предохранителей в моторном отсеке 1
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | addominali |
| 2 | – | – |
| 3 | 10 | Система загрузки |
| 4 | 15 | Правая фара, дневной ходовой огонь |
| 5 | 15 | Левая фара, дневной ходовой огонь |
| 10 | тридцать | Interruttore di Accensione |
| 11 | 25 | Модуль управления двигателем (ECM/ECCS) |
| 12 | 25 | Модуль управления двигателем (ECM/ECCS) |
| 13 | тридцать | Переключатель 1 (замок двери, электрические стеклоподъемники, люк в крыше, цифровая сенсорная система ввода), переключатель 2 (автоматический ремень безопасности, сиденье с электроприводом) |
| 14 | тридцать | addominali |
| 15 | 45 | Предохранитель: «15», «16» (обдув заднего стекла) |
Блок предохранителей в моторном отсеке 2
| Номер | Ампер [A] | описание |
|---|---|---|
| 6 | 65 | Предохранитель: «1», «2» (двигатель переднего вентилятора) |
| 7 | 65 | Ventilatore |
| 8 | 100 | Реле зажигания, вспомогательное реле (1, 2), предохранитель: (моторный отсек: «1», «13», «14»), (пассажирский салон: «13», «17», «18», «19», «23», «24», «25») |
| 9 | 120 | Генератор, предохранитель: «6», «7», «8» |
Релейный блок 1
| Номер | Реле |
|---|---|
| 1 | Правая фара |
| 2 | Кондиционер |
| 3 | Ингибитор |
| 4 | Реле вентилятора охлаждения 3 (высокий уровень) |
| 5 | Помпа ди бензина |
| 6 | Корно |
| 7 | Реле вентилятора охлаждения 1 (низкий уровень) |
| 8 | Реле вентилятора охлаждения 2 (высокий уровень) |
| 9 | Массовый контроль |
| 10 | Остановить ASCD |
Релейный блок 2
| Номер | Реле |
|---|---|
| R1 | Задний фонарь |
| R2 | Передний свет |
| R3 | ФИКР |
| R4 | Левая фара |
