Nissan Patrol (1997-2003) — Блок предохранителей
Содержание [-]
Nissan Patrol (1997-2003) — Схема блока предохранителей
Год производства: 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Предохранитель прикуривателя (электророзетка) на Nissan Patrol 1997-2003 гг. Предохранитель: F12 в блоке предохранителей в салоне и F46 в моторном отсеке.
Блок предохранителей в салоне
Блок предохранителей расположен с левой стороны под рулем, под крышкой.
| Нет. | Усилитель [А] | описание |
|---|---|---|
| 1 | Реле отопления вентилятор | |
| 2 | Главное реле зажигания | |
| 3 | Реле вспомогательной цепи зажигания | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Стеклоочиститель и омыватель ветрового стекла |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A / 20A | |
| F7 | 7,5A | Система АБС/ЭСП |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 | Система диффузии звука |
| F11 | 7,5A | Индикаторы направления |
| F12 | 7,5A | |
| F13 | 15A | Более легкий |
| F14 | 10 | |
| F15 | 10 | |
| F 16 | 10 | Система СРС |
| F17 | 15A | |
| F18 | 10 | Задний дворник/омыватель ветрового стекла |
| F19 | 15A | 2002: Омыватели фар |
| F20 | 10 | |
| F21 | 10 | Система управления двигателем |
| F22 | 15A | |
| F23 | 7,5A | Электрический привод зеркал |
| F24 | 7,5A | |
| F25 | 10 | |
| F26 | 7,5A | |
| F27 | 15A | Топливный насос |
| F28 | 10 |
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке (с правой стороны).
| Нет. | Усилитель [А] | описание |
|---|---|---|
| FA | 100A | Светящиеся свечи |
| FB | 100A / 120A | Генератор |
| FC | 30A / 40A | Двигатель вентилятора охлаждения |
| FD | 30A / 40A | |
| FE | 40A | |
| FF | 80A | 2002: Блок предохранителей; Реле панели приборов. |
| FG | 50A | |
| FH | 30A / 40A | |
| FI | 30A | Система АБС/ЭСП |
| FJ | 30A | Цепи блокировки зажигания |
| F41 | 7,5А/20А | |
| F42 | 7,5А/20А | |
| F43 | 15 | |
| F44 | 20A | |
| F45 | 10A / 15A | Обогреватель лобового стекла |
| F46 | 15A | Более легкий |
| F47 | 7,5A | Генератор |
| F48 | 10 | Индикаторы направления |
| F49 | 7,5 А/10 А/15 А/20 А. | |
| F50 | 7,5 А/10 А/20 А | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Противотуманные огни |
| F54 | 10 | |
| F55 | 15A | 2002: Двигатель вентилятора охлаждения |
| F56 | 10 | Система диффузии звука |
| Отдельно могут присутствовать и другие предохранители: F61 – (15А) Обогрев ветрового стекла, F62 – Не используется, F63 – (20А) Лавафари, F64 – (10А) Аудиосистема. |
Релейные коробки

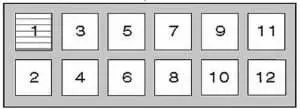

Релейный блок 1
ЧИТАЙТЕ Nissan Almera N15 (1995-2000) – Блок предохранителей

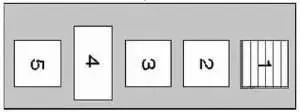

Релейный блок 2
| Нет. | описание |
|---|---|
| Релейный блок 1 | |
| 1 | |
| 2 | |
| 3 | дизель: Реле системы управления коробкой передач |
| 4 | Реле противотуманных фар |
| 5 | Обогрев заднего стекла |
| 6 | Реле кондиционера |
| 7 | |
| 8 | |
| 9 | Реле звукового сигнала |
| 10 | |
| 11 | |
| 12 | Релейная система полного привода |
| Релейный блок 2 | |
| 1 | |
| 2 | Реле фонарей заднего хода |
| 3 | Реле модуля управления дроссельной заслонкой |
| 4 | PVN |
| 5 | |
