Nissan Navara D22 (1997-2004) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Прикуриватель (розетки) в Nissan Navara Его питание осуществляется от предохранителя F17 в блоке предохранителей приборной панели.

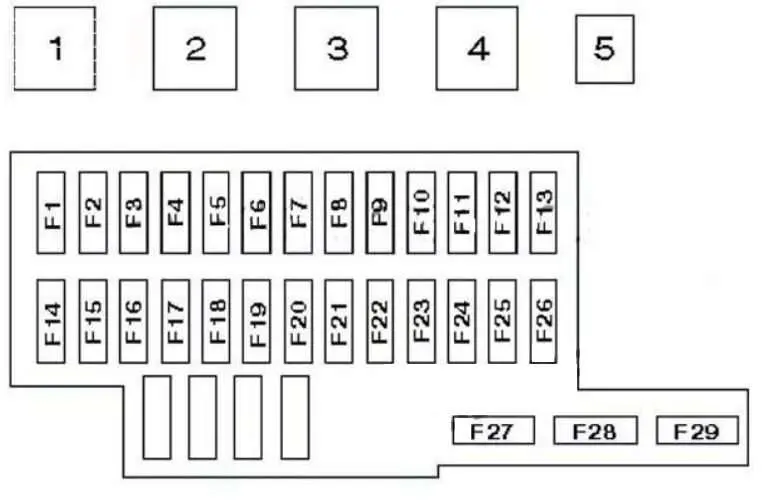

Блок предохранителей в салоне
Он расположен в приборной панели, за защитной крышкой.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | Реле 1 главных цепей зажигания | |
| 2 | Реле вспомогательной цепи зажигания | |
| 3 | Реле 2 главных цепей зажигания | |
| 4 | Реле электростеклоподъемников | |
| 5 | Термопредохранитель (центральный замок) | |
| F1 | 20A | Обогреватель заднего стекла |
| F2 | 10 А. | Антиблокировочная тормозная система (АБС), стоп-сигналы |
| F3 | 10 А. | Внутреннее освещение, противотуманные фары |
| F4 | – | – |
| F5 | 10 А. | Включите свет/сигнализацию |
| F6 | 10 А. | Кондиционер, противоугонная система, аудиоантенна, система управления АКПП, часы, диагностический разъем, иммобилайзер, панель приборов, пульт центрального замка, датчик скорости автомобиля |
| F7 | 10 А. | Аудиосистема, аудиоантенна |
| F8 | 10 А. | Подогрев сидений |
| F9 | – | – |
| F10 | 10 А. | Включите свет/сигнализацию |
| F11 | 10 А. | Система SRS (подушка безопасности), система управления АКПП, система зарядки, дневные ходовые огни, индикатор неисправности системы управления двигателем, свечи накаливания, иммобилайзер, комбинация приборов, счетчики/показатели, фонари заднего хода, датчик оборотов автомобиля, указатели поворотов |
| F12 | 10 А. | Система ABS, звуковой сигнал/зуммер, система управления АКПП, диагностический разъем, дневные ходовые огни, ближний/дальний свет, электростеклоподъемники, переключатель подогрева двигателя, подогрев наружных зеркал, подогрев заднего стекла, центральный замок с дистанционным управлением |
| F13 | 10 А. | Вспомогательный клапан регулировки холостого хода (некоторые модели), кондиционер, реле вентилятора системы охлаждения. |
| F14 | – | – |
| F15 | 15A | Отопитель/кондиционер |
| F 16 | 15A | Отопитель/кондиционер |
| F17 | 15A | легче |
| F18 | 20A | Омыватели фар |
| F19 | 10 А. | Обогрев наружного зеркала заднего вида с подогревом |
| F20 | 10 А. | Дневные ходовые огни, ЭБУ двигателя (сигнал запуска) |
| F21 | 10 А. | Система управления двигателем, иммобилайзер |
| F22 | 15A | Система управления двигателем, реле топливного насоса |
| F23 | 15A | Система управления двигателем (ZD30) |
| F24 | 10 А. | Воздушная подушка |
| F25 | 10 А. | Управление двигателем |
| F26 | 20A | Стеклоочиститель/омыватель ветрового стекла |
| F27 | 10 А. | Звуковой сигнал/зуммер, корректор фар, передняя/задняя (левая), левый фонарь освещения номерного знака, переключатель подсветки |
| F28 | 10 А. | Габариты передние/задние (справа), правый фонарь освещения номерного знака |
| F29 | – | – |

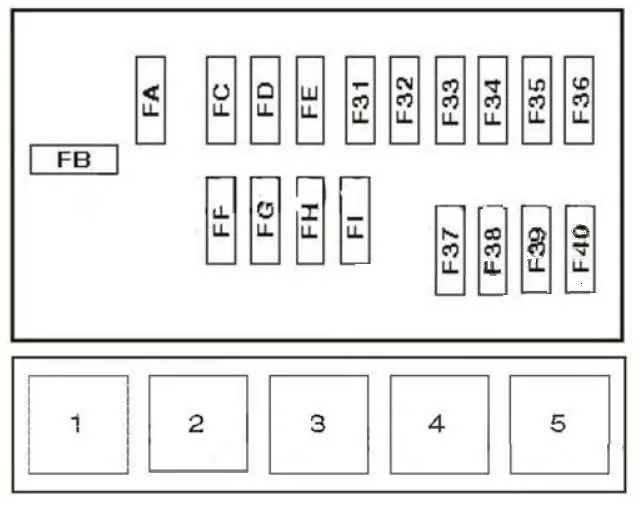

Блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке (с правой стороны).
| Номер | Ампер [A] | описание |
|---|---|---|
| FA | 80A / 100A | Распределение мощности аккумуляторной батареи (80А-бензин, 100А-дизель) |
| FB | 60A / 80A | Свечи накаливания (двигатель 60A-YD, 80A – без двигателя YD) |
| FC | 40A | Центральный замок, электростеклоподъемники. |
| FD | 30A | Двигатель вентилятора охлаждения |
| FE | – | – |
| FF | 40A | Interruttore di Accensione |
| FG | 30A | Антиблокировочная система тормозов (АБС) |
| FH | 30A | Антиблокировочная система тормозов (АБС) |
| FI | 30A | Комбинированный переключатель дневных ходовых огней |
| F31 | 10 А. | Система загрузки |
| F32 | 10 А. | Рог |
| F33 | 10 А. | Система управления двигателем, иммобилайзер (бензин) |
| F34 | – | – |
| F35 | 10 А. | Система управления двигателем (дизель) |
| F36 | 20A | Система управления двигателем, иммобилайзер (Дизель) |
| F37 | 15A | Комбинированный переключатель, дневные ходовые огни, ближний/дальний свет, фары, противотуманные фары |
| F38 | 15A | Комбинированный переключатель дневных ходовых огней, ближнего/дальнего света, фар |
| F39 | 10 А. | Система общественной коммуникации |
| F40 | 15A | Противотуманные фары (некоторые модели) |
| Реле | ||
| 1 | Реле вентилятора охлаждения | |
| 2 | Реле электромагнитной муфты компрессора кондиционера | |
| 3 | Реле звукового сигнала | |
| 4 | Реле запрета запуска («P» / «N») | |
| 5 | Реле системы управления двигателем |
