Nissan Frontier (2004-2014) — блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Блок предохранителей в салоне

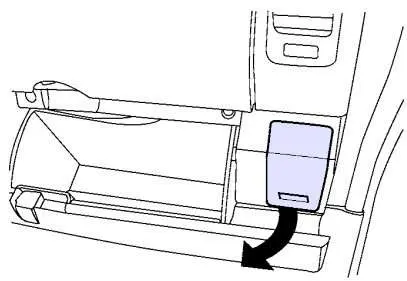

Панель предохранителей расположена за крышкой в бардачке. Откройте бардачок и потяните крышку блока предохранителей, чтобы снять ее.

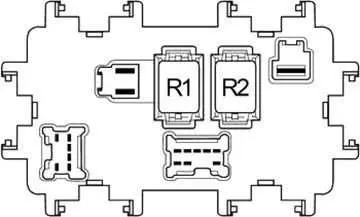

Задняя сторона

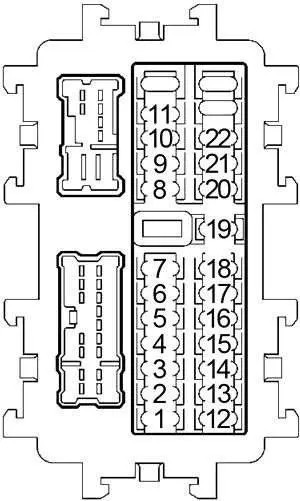

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 | BCM (модуль управления кузовом), ECM (модуль управления двигателем) |
| 2 | – | – |
| 3 | 10 | Блок управления блокировкой дифференциала, переключатель режима блокировки дифференциала |
| 4 | 10 | Аудиосистема, BCM (модуль управления кузовным оборудованием), спутниковый радиотюнер |
| 5 | 20 | 2010–2014: Розетка. |
| 15 | 2004–2009: Розетка питания консоли. | |
| 6 | 10 | Дистанционное управление наружными зеркалами |
| 7 | 15 | 2004–2009: Верхняя передняя розетка. |
| 8 | 10 | Передний регулятор воздуха, реле переднего двигателя 20 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Выключатель тормоза ASCD, реле подогрева сиденья, разъем канала передачи данных, выключатель стоп-сигналов, гидролокатор, система управления АКПП, аудиосистема |
| 13 | 10 | Блок управления датчиков диагностики подушек безопасности, блок управления системы классификации пассажиров |
| 14 | 10 | Комбинированный счетчик, внутреннее зеркало с автоматическим антибликовым покрытием |
| 15 | 10 | Комбинированный переключатель |
| 16 | 10 | Реле подогрева сидений |
| 17 | 15 | Аудиоусилитель, спутниковый радиотюнер |
| 18 | 10 | BCM (модуль управления кузовным оборудованием), реле лампы зарядки, передняя лампа салона/карты, подсветка замочной скважины зажигания, лампа освещения салона 2-го ряда, управление тормозами, полный привод |
| 19 | 10 | Внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, комбинированный указатель поворота, разъем канала передачи данных, блок управления блокировкой дифференциала, передняя пневморегулировка, система контроля давления в шинах |
| 20 | 10 | Реле стоп-сигналов, выключатель стоп-сигналов |
| 21 | 10 | Датчик угла поворота рулевого колеса, блок управления раздаткой, BCM (модуль управления кузовным оборудованием), плафон освещения салона, электрозамок, NVIS, система безопасности автомобиля |
| 22 | 10 | Сборка АКПП |
| R1 | – | |
| R2 | Аксессуар | |
Блок предохранителей в моторном отсеке №1

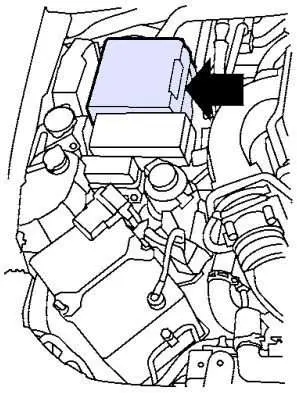

Снимите крышку блока предохранителей, нажав на выступ и подняв крышку.
ЧИТАЙТЕ Nissan Sentra (2007–2012) — блок предохранителей

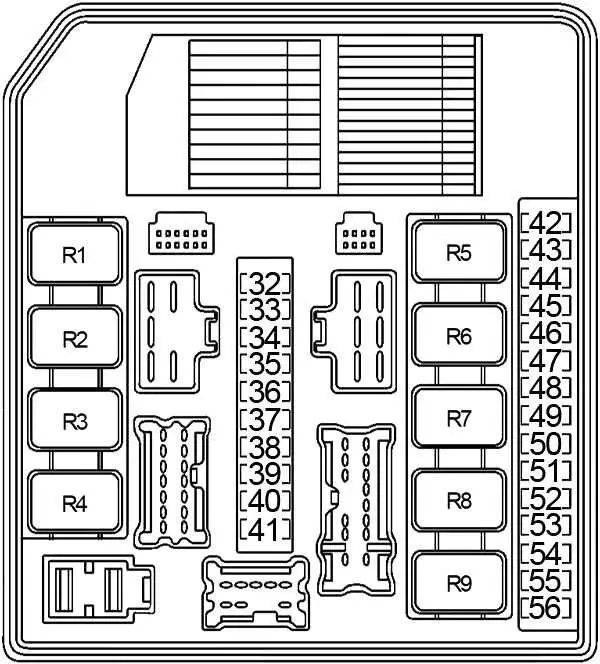

Схема 2004-2010 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 32 | 10 | Реле тяги прицепа 2 |
| 33 | – | – |
| 34 | 10 | Правый отражатель (высокий) |
| 35 | 10 | Левая фара (верхняя) |
| 36 | 10 | Передние многофункциональные фары |
| 37 | 10 | Задние комбинированные фонари, освещение номерного знака, переключатель освещения, реле буксировки прицепа 1 |
| 38 | 10 | Реле фонарей заднего хода (АКПП), реле буксировки прицепа 2 |
| 39 | 30 | Реле переднего дворника |
| 40 | 15 | Левая фара (ближний свет), реле 2 дневных ходовых огней |
| 41 | 15 | Правый отражатель (нижний) |
| 42 | 10 | Реле климат-контроля |
| 43 | 15 | Реле обогрева зеркал |
| 44 | – | – |
| 45 | 10 | Реле дневных ходовых огней 1 |
| 46 | 15 | Реле обогрева заднего стекла |
| 47 | 15 | Реле обогрева заднего стекла |
| 48 | 15 | Реле топливного насоса |
| 49 | 10 | АКПП в сборе, выключатель блокировки сцепления, выключатель отмены блокировки, реле 2 отмены блокировки сцепления |
| 50 | 10 | АБС, датчик угла поворота рулевого колеса |
| 51 | 10 | Реле фонарей заднего хода (АКПП), Выключатель фонарей заднего хода (МКПП) |
| 52 | 20 | Реле электродвигателя управления акселератором |
| 53 | 20 | Модуль управления двигателем (ECM), реле ECM, антенный усилитель NATS |
| 54 | 10 | Датчик расхода воздуха, датчик кислорода с подогревом |
| 55 | 15 | Форсунки |
| 56 | 20 | Передние противотуманные фары |
| R1 | Обогреватель заднего стекла | |
| R2 | Модуль управления двигателем (ECM) | |
| R3 | Низкий маяк | |
| R4 | Передний противотуманный фонарь | |
| R5 | закуска | |
| R6 | Зеркало с подогревом | |
| R7 | Охлаждающий вентилятор (высокий) | |
| R8 | Вентилятор охлаждения (низкий) | |
| R9 | Переключение | |
Схема 2010-2014 гг.

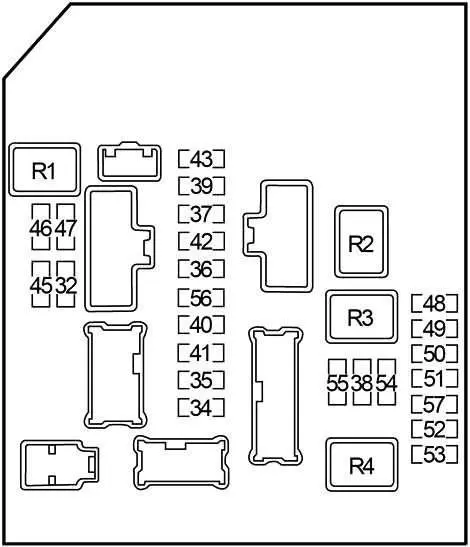

| Номер | Ампер [A] | описание |
|---|---|---|
| 32 | 10 | Буксирный прицеп |
| 33 | – | – |
| 34 | 10 | Правая передняя фара (дальняя), система автоматического освещения, система безопасности автомобиля |
| 35 | 10 | Левая фара (дальняя), система автоматического освещения, система безопасности автомобиля |
| 36 | 10 | Передние многофункциональные фары |
| 37 | 10 | Комбинированные задние фонари, подсветка номерного знака, переключатель освещения |
| 38 | 10 | Реле фонарей заднего хода (АКПП), буксировка прицепа |
| 39 | 30 | Реле переднего дворника |
| 40 | 15 | Левая фара (ближний свет), реле дневного света 2, система автоматического освещения, система безопасности автомобиля |
| 41 | 15 | Правая фара (ближний свет), система автоматического освещения, система безопасности автомобиля |
| 42 | 10 | Реле климат-контроля |
| 43 | 15 | Реле обогрева зеркал |
| 44 | – | – |
| 45 | 10 | Реле дневных ходовых огней 1 |
| 46 | 15 | Реле обогрева заднего стекла |
| 47 | 15 | Реле обогрева заднего стекла |
| 48 | 15 | Реле топливного насоса |
| 49 | 10 | АКПП в сборе, выключатель блокировки сцепления, выключатель отмены блокировки, реле 2 отмены блокировки сцепления |
| 50 | 10 | АБС |
| 51 | 10 | Реле фонарей заднего хода (автоматическая коробка передач), переключатель фонарей заднего хода (механическая коробка передач), эхолот, аудиосистема |
| 52 | 20 | Реле электродвигателя управления акселератором |
| 53 | 20 | Модуль управления двигателем (ECM), реле ECM, NVIS |
| 54 | 15 | Датчик расхода воздуха, датчик кислорода с подогревом |
| 55 | 15 | Форсунки |
| 56 | 20 | Передние противотуманные фары |
| 57 | – | – |
| R1 | Обогреватель заднего стекла | |
| R2 | Вентилятор охлаждения (низкий) | |
| R3 | Охлаждающий вентилятор (высокий) | |
| R4 | Переключение | |
Блок предохранителей в моторном отсеке №2
Снимите крышку блока предохранителей, нажав на выступ и подняв крышку.
ЧИТАЙТЕ Nissan Micra (2003-2010) – блок предохранителей

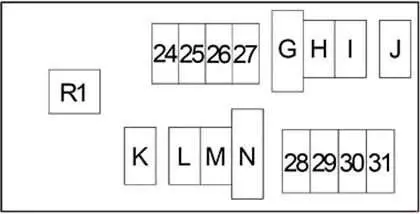

| Номер | Ампер [A] | описание |
|---|---|---|
| 24 | 15 | Реле переднего двигателя 20 |
| 25 | 10 | Ключ зажигания |
| 26 | 20 | Нижняя передняя розетка |
| 27 | 15 | Реле переднего двигателя 20 |
| 28 | – | – |
| 29 | 20 | Аудио |
| 30 | 15 | Генератор, реле звукового сигнала |
| 31 | – | – |
| G | 50 | Переключатель 2 BCM (модуля управления кузовным оборудованием) |
| h | 30 | Электрический тормоз (буксировка прицепа) |
| I | 40 | Реле вентилятора системы охлаждения, реле обогрева зеркал. |
| J. | 40 | Замок зажигания, реле остановки передачи 1 и реле 2 |
| K. | – | – |
| l. | 30 | 2006-2014: АБС |
| 40 | 2004-2005: АБС | |
| m | 30 | Буксировочное реле для прицепов |
| n | 40 | 2006-2014: АБС |
| 30 | 2004-2005: АБС | |
| R1 | Корно | |
Блок реле в моторном отсеке
Это возле блока предохранителей.

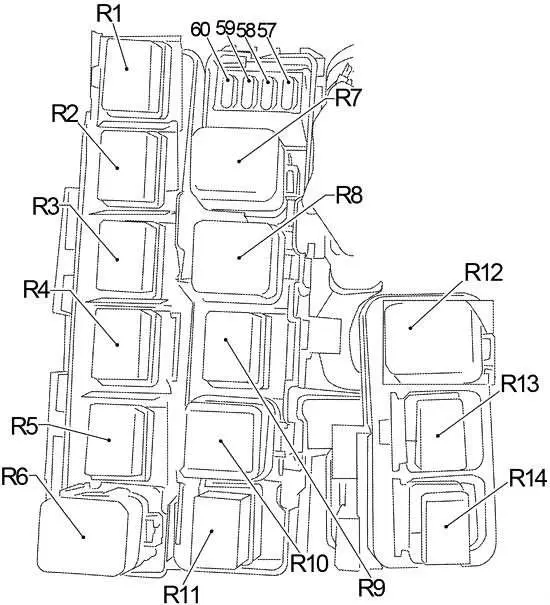

| Номер | Ампер [A] | описание |
|---|---|---|
| 57 | 10 | Реле отключения раздаточной коробки 1 и реле 2, блок управления раздаточной коробкой |
| 58 | 10 | Переключатель передач на 4 колеса, блок управления раздаткой |
| 59 | – | 2006-2014:- |
| 60 | 15 | 2006–2014: BCM (модуль управления кузовом), буксировка прицепа |
| R1 | 2006-2014: Правые поворотники прицепа. | |
| R2 | Реле остановки раздаточной коробки 2 (4WD) | |
| R3 | Реле дневных ходовых огней 2 | |
| R4 | Стоп-сигнал (с системой контроля спуска с горы и системой помощи при трогании на подъеме) | |
| 2006-2014: Реле отмены блокировки сцепления 1 | ||
| R5 | Реле дневных ходовых огней 1 | |
| R6 | Резервная лампа (с автоматической заменой) | |
| 2006-2014: Реле отмены блокировки сцепления 2 | ||
| R7 | Передний двигатель 20 | |
| R8 | Коробка передач с пониженной передачей (4WD) | |
| R9 | Реле остановки раздаточной коробки 1 (4WD) | |
| R10 | повышенная передача (4WD) | |
| R11 | 2006-2014: Левые поворотники прицепа | |
| 2004-2005: блокировка сцепления на реле 2 | ||
| R12 | 2006-2014: Фонарь заднего хода (с МКПП) | |
| R13 | 2006-2014: реле буксировки прицепа 1 | |
| R14 | 2006-2014: реле буксировки прицепа 2 | |
Блок подключения предохранителей
Расположен на клемме аккумулятора.
ЧИТАТЬ Nissan Xterra N50 (2010-2015) – блок предохранителей и реле

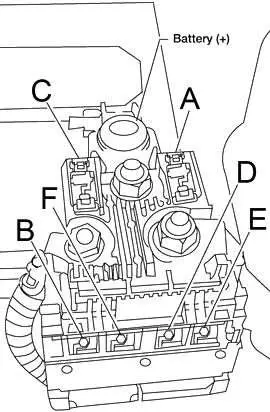

| Номер | Ампер [A] | описание |
|---|---|---|
| A | 140 | Генератор, предохранитель: «Д», «Е», «F» |
| B | 60 | Вспомогательные реле (2004 г.- (Предохранители: «4», «5», «6», «7»)), предохранители: «17», «18», «19», «20», «21», «22». ” “ |
| C. | 80 | 2004: Реле зажигания (Предохранители: «38», «48», «49», «50», «51», «54», «55»), Предохранители: «46», «47», «52», «53» |
| 80 | 2013: Предохранитель: «52», «53» | |
| D | 80 | Реле верхних фар (предохранители: «34», «35»), реле ближнего света фар (предохранители: «40», «41»), реле передних противотуманных фонарей (предохранители: «56»), реле задних фонарей (предохранители: « 36″)», «37»), Предохранители: «32», «39», «42», «43», «45» |
| e. | 100 | Реле высокой скорости вентилятора системы охлаждения, реле низкой скорости вентилятора системы охлаждения, реле обогрева зеркал, предохранители: «24», «25», «26», «27», «G», «H», «I». |
| F. | 80 | Предохранитель: «J», «L», «M», «N», «29», «30» |
