Mitsubishi L200 (2017-2019…) — Блок предохранителей
Содержание
Mitsubishi L200 (2017-2019…) — Схема блока предохранителей
Год производства: 2017, 2018, 2019.
фузибили Прикуриватель (розетка) в Mitsubishi L200 Это номер предохранителя. 2 (прикуриватель) и н. 6 (розетка для аксессуаров) в блоке предохранителей на панели приборов.
Расположение блока предохранителей
Приборная доска
Автомобили с рулевым колесом слева:
Блок предохранителей расположен на панели приборов (слева), за крышкой (чтобы снять крышку, потяните крышку предохранителей).
Схемы блока предохранителей
2017, 2018, 2019
Щиток приборов
Назначение предохранителей в блоке предохранителей комбинации приборов (2017, 2018, 2019 гг.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| 1 | Левый задний фонарь | 7,5 |
| 2 | Более легкий | 15 |
| 3 | Катушка зажигания | 10 |
| 4 | Аввиаменто | 7,5 |
| 5 | Люк | 20 |
| 6 | Розетка для аксессуаров | 15 |
| 7 | Правый задний фонарь | 7,5 |
| 8 | Электрические наружные зеркала | 7,5 |
| 9 | Блок управления двигателем | 7,5 |
| 10 | Блок управления (ЭБУ) | 7,5 |
| 11 | Передние противотуманные фары | 10 |
| 12 | Центральный замок | 15 |
| 13 | Внутреннее освещение | 15 |
| 14 | Задние дворники | 15 |
| 15 | Щиток приборов | 10 |
| 16 | Реле | 7,5 |
| 17 | Сиденья с подогревом | 20 |
| 18 | Опции | 10 |
| 19 | Наружные зеркала с подогревом | 7,5 |
| 20 | Уборочные машины | 20 |
| 21 | Индикаторы направления | 7,5 |
| 22 | Fogger | 30 |
| 23 | Отопление | 30 |
| 24 | Регулировка сиденья | 40 |
| 25 | Радио | 10 |
| 26 | Блок управления (ЭБУ) | 20 |

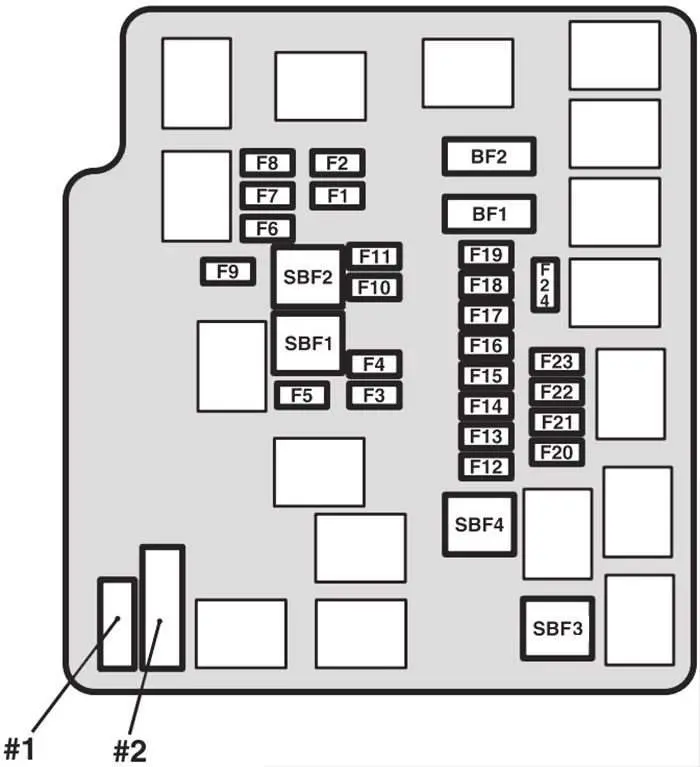

Вано моторе
Назначение предохранителей в подкапотном блоке предохранителей (2017, 2018, 2019 г.в.)
| Нет. | описание | Ампер [A] |
|---|---|---|
| SBF1 | Предохранитель (+В) | 30 |
| SBF2 | АБС | 15 |
| SBF3 | Interruttore di Accensione | 40 |
| SBF4 | Электрические окна | 30 |
| BF1 | пустой | – |
| BF2 | DC-DC (аудио) | 30 |
| F1 | Свет фар (левый) | 15 |
| F2 | Ближний свет (справа) | 15 |
| F3 | Фара дальнего света (левая) | 10 |
| F4 | Фара дальнего света (правая) | 10 |
| F5 | Корно | 10 |
| F6 | Передние противотуманные фары | 10 |
| F7 | Дневные ходовые огни | 15 |
| F8 | Двигатель вентилятора радиатора | 20 |
| F9 | Т/Ф | 20 |
| F10 | пустой | – |
| F11 | Омыватели фар | 20 |
| F12 | Стоп-сигналы | 15 |
| F13 | Катушка зажигания | 10 |
| F14 | Контроль двигателя | 7,5 |
| F15 | Генератор | 7,5 |
| F16 | Люси ди Эмергенца | 15 |
| F17 | Автоматическая коробка передач | 20 |
| F18 | Кондиционер | 20 |
| F19 | ЭТВ; Подогреватель топливопровода. | 15 20 |
| F20 | Аввиаменто | 7,5 |
| F21 | пустой | – |
| F22 | Топливный насос | 15 |
| F23 | двигатель | 20 |
| F24 | пустой | – |
| #1 | бронирование | 20 |
| #2 | бронирование | 30 |
