Mitsubishi Grandis (2003-2011) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 гг.
Прикуриватель (розетки) на Mitsubishi Grandis питание осуществляется от предохранителя №. 9 в блоке предохранителей на приборной панели и от предохранителя № 7. XNUMX в блоке предохранителей в моторном отсеке.

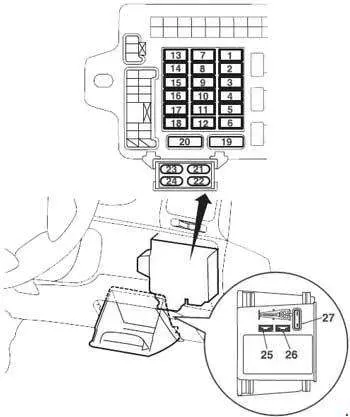

Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей расположен на панели приборов (со стороны водителя) за крышкой (или перчаточным ящиком).
Автомобили с левым рулем
Автомобили с правым рулем
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Катушка зажигания | 10 |
| 2 | метро | 7.5 |
| 3 | Фонарь заднего хода | 7.5 |
| 4 | Автоматическая регулировка скорости | 7.5 |
| 5 | Реле | 7.5 |
| 6 | Наружное зеркало с подогревом | 7.5 |
| 7 | Дворники | тридцать |
| 8 | Контроль двигателя | 7.5 |
| 9 | Розетка для аксессуаров | 15 |
| 10 | – | – |
| 11 | Внешние зеркала заднего вида | 7.5 |
| 12 | Контроль двигателя | 7.5 |
| 13 | – | – |
| 14 | Задний стеклоочиститель | 15 |
| 15 | Центральные замки | 15 |
| 16 | Люси ретронеббия | 10 |
| 17 | – | – |
| 18 | – | – |
| 19 | Плита | тридцать |
| 20 | Обогреватель заднего стекла | тридцать |
| 21 | Люк | вентиляции |
| 22 | Сиденье с подогревом | вентиляции |
| 23 | Задний кондиционер | вентиляции |
| 24 | закуска | 10 |
| 25 | Запасной предохранитель | тридцать |
| 26 | Запасной предохранитель | вентиляции |
| 27 | Запасной предохранитель | тридцать |

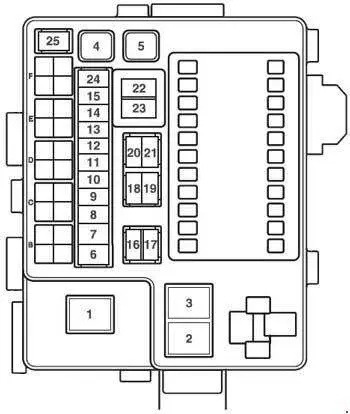

Блок предохранителей в моторном отсеке
Расположение блока предохранителей
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Газ: – | – |
| 1 | Дизель: аккумулятор | 60 |
| 2 | Бензин: двигатель вентилятора радиатора | 50 |
| 2 | Дизель: Двигатель вентилятора радиатора | 40 |
| 3 | Система предотвращения блокировки колес | тридцать |
| 4 | Система предотвращения блокировки колес | 40 |
| 5 | Система электрических стеклоподъемников | 40 |
| 6 | Передние противотуманные фары | 15 |
| 7 | Бензин: сеть переменного тока, розетка для аксессуаров. | 15 |
| 7 | Дизель: розетка для аксессуаров | 15 |
| 8 | Корно | 10 |
| 9 | Бензин: управление двигателем | вентиляции |
| 9 | Дизель: управление двигателем | 10 |
| 10 | Кондиционер | 10 |
| 11 | Стоп-сигналы | 15 |
| 12 | Бензин: звуковой сигнал, стеклоочиститель, обогреватель | 15 |
| 12 | Дизель: – | – |
| 13 | Бензин: Генератор | 7.5 |
| 13 | Дизель: стартер | 25 |
| 14 | Люси ди Эмергенца | 10 |
| 15 | Бензин: автоматическая коробка передач | вентиляции |
| 15 | Дизель: – | – |
| 16 | Дальний свет (правый) | 10 |
| 17 | Фара дальнего света (левая) | 10 |
| 18 | Ближний свет (правый) | 20/10 |
| 19 | Ближний свет (слева) | 20/10 |
| 20 | Задний фонарь (правый) | 7.5 |
| 21 | Задний фонарь (левый) | 7.5 |
| 22 | резерв | 15 |
| 23 | Радио | 10 |
| 24 | Помпа ди бензина | 15 |
| 25 | Бензин: электропривод задней двери | – |
| 25 | Дизель: – | – |

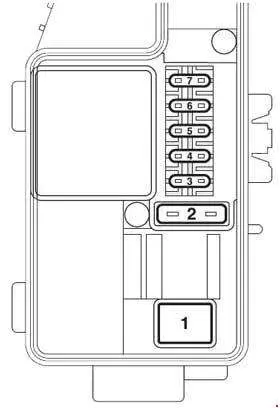

Дополнительный блок предохранителей (дизель)
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Вентилятор конденсатора | тридцать |
| 2 | Контроль двигателя | тридцать |
| 3 | Пульт управления | 10 |
| 4 | Реле освещения | 10 |
| 5 | Блок клапанов | 10 |
| 6 | Иммобилайзер | 7.5 |
| 7 | Отопительная труба | 10 |
