Mercedes-Benz SLS AMG C197/R197 (2011-2015) — Схема блока предохранителей
Год производства: 2011, 2012, 2013, 2014, 2015.
Предохранитель прикуривателя (розетка) в Mercedes SLS AMG C197/R197 предохранитель 43 находится в блоке предохранителей.

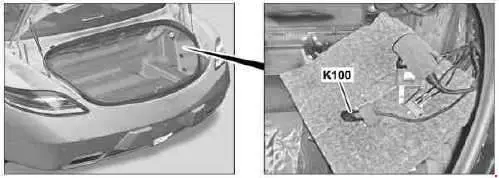

Блок предохранителей в багажнике
| Номер | описание | Ампер [A] |
| 1 | Электронный блок управления программой стабилизации | 25 |
| 2 | Дверной контроллер слева | 30 |
| 3 | Блок управления правой дверью | 30 |
| 4 | бронирование | – |
| 5 | Приборная доска Задний блок управления SAM с модулем предохранителей и реле Адаптивный блок управления амортизаторами (спортивная подвеска AMG RIDE CONTROL) | 7,5 |
| 6 | Блок управления ME-SFI [ME] | 7,5 |
| 7 | Аввиаменто | 20 |
| 8 | Дополнительный блок управления удерживающей системой | 7,5 |
| 9 | Розетка для перчаточного ящика | 15 |
| 10 | Главный электродвигатель стеклоочистителя Субмотор стеклоочистителя | 30 |
| 11 | КОМАНДНЫЙ экран | 7,5 |
| 12 | Панель управления аудио / COMAND Блок AAC и блок управления Блок управления Верхняя панель управления | 7,5 |
| 13 | Блок управления модулем указателей поворота | 7,5 |
| 14 | Электронный блок управления программой стабилизации | 7,5 |
| 15 | Дополнительный блок управления удерживающей системой | 7,5 |
| 16 | Диагностический разъем ИНТЕРФЕЙС ПРЯМОГО ВЫБОРА | 5 |
| 17 | Двигатель вентилятора масляного охлаждения | 15 |
| 18 | бронирование | – |
| 19 | бронирование | – |
| 20 | Электронный блок управления программой стабилизации | 40 |
| 21 | Выключатель стоп-сигнала Подсветка перчаточного ящика над выключателем освещения перчаточного ящика Распознавание занятости сиденья переднего пассажира и ACSR [AKSE] (американская версия) | 7,5 |
| 22 | Датчик масла (уровень, температура и качество масла) Двигатель внутреннего сгорания и электродвигатель вентилятора кондиционера со встроенным управлением Соединительная втулка, схема 87 М2е Электрическое соединение внутренней проводки и двигателя (контакт 5) | 15 |
| 23 | Предохранитель в цепи 87 М1 и соединительной муфте: Внутренняя проводка и электрический разъем двигателя (контакт 4) Реле пусковой цепи 50 Двигатель вентилятора масляного охлаждения Блок управления ME-SFI [ME] | 25 |
| 24 | Удаление воздуха из переключающего клапана Электрический разъем для внутренней проводки и двигателя (контакт 8) | 15 |
| 25 | Насос циркуляции охлаждающей жидкости Блок управления ME-SFI [ME] Закрывающий клапан ящика с активированным углем (версия для США) | 15 |
| 26 | Блок управления КОМАНД | 20 |
| 27 | Блок управления ME-SFI [ME] Блок управления электронной блокировкой зажигания | 7,5 |
| 28 | Приборная доска | 7,5 |
| 29 | бронирование | – |
| 30 | бронирование | – |
| 31A | Левый рог Правый рог | 15 |
| 31B | Левый рог Правый рог | 15 |
| 32 | Электрический воздушный насос | 40 |
| 33 | бронирование | – |
| 34 | бронирование | – |
| 35 | бронирование | – |
| 36 | Электрический контроллер стояночного тормоза | 7,5 |
| Реле | ||
| точка | Схема реле 15 | |
| K. | Схема реле 15R | |
| L | Резервный курьер | |
| M | Реле стартера 50 | |
| N | Цепь двигателя 87 Реле | |
| O | Реле звукового сигнала | |
| P. | Реле подачи вторичного воздуха | |
| Q | Реле двигателя вентилятора масляного охлаждения | |
| R | Реле цепи шасси 87 | |
ЧИТАЙТЕ Mercedes-Benz A-Class w168 (1997-2004) – Блок предохранителей

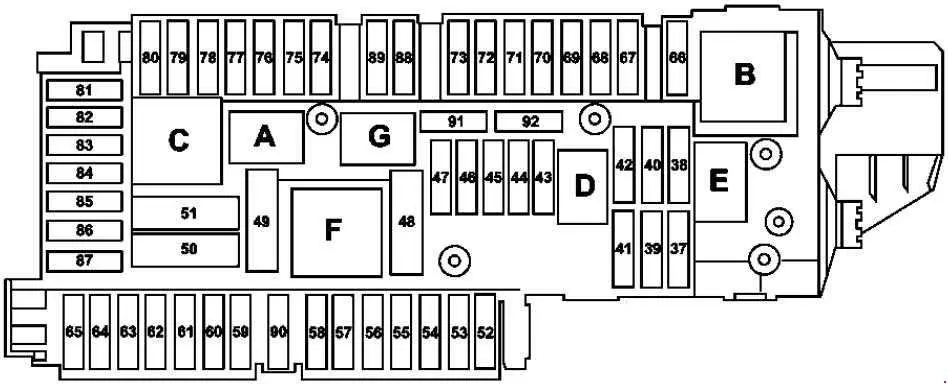

Блок предохранителей в моторном отсеке
| Номер | описание | Ампер [A] |
| 37 | бронирование | – |
| 38 | бронирование | – |
| 39 | Купе: Электрический разъем гнезда для зарядки Родстер: Блок управления складным верхом | |
| 40 | бронирование | – |
| 41 | Электрический контроллер стояночного тормоза | 30 |
| 42 | Левый топливный насос системы управления подачей топлива | 25 |
| 43 | бронирование | – |
| 44 | бронирование | – |
| 45 | бронирование | – |
| 46 | M 1, усилитель антенны AM, CL Антенный усилитель M 2 и DAB Аварийная сирена (американская версия; до 30.9.10 и с 1.10.10) Блок управления внутренней защитой и защитой извлечения | 7,5 |
| 47 | бронирование | – |
| 48 | бронирование | – |
| 49 | Обогрев заднего стекла | 40 |
| 50 | Блок управления усилителем аудиосистемы (усовершенствованная аудиосистема) | 30 |
| 51 | Задний басовый усилитель (усовершенствованная аудиосистема) | 40 |
| 52 | бронирование | – |
| 53 | бронирование | – |
| 54 | бронирование | – |
| 55 | Левый топливный насос системы управления подачей топлива | 5 |
| 56 | Камера заднего вида | 5 |
| 57 | бронирование | – |
| 58 | Родстер: Контроллер управления мягкой кровлей Черная серия : Электрический контроллер блокировки дифференциала | 15 |
| 59 | Ассистент слепых зон: Интеллектуальный радар в левом заднем бампере Интеллектуальный радар в левом заднем бампере. правый задний бампер | 5 |
| 60 | Родстер: Блок управления работой мягкой крыши | 25 |
| 61 | с 1.6.11: Маршрутизирующее реле Блок управления AMG Performance Media | 7,5 |
| 62 | Блок управления водительского сиденья | 30 |
| 63 | бронирование | – |
| 64 | Блок управления сиденья переднего пассажира | 30 |
| 65 | Блок управления адаптивной системы демпфирования (спортивная подвеска AMG RIDE CONTROL) | 10 |
| 66 | бронирование | – |
| 67 | Родстер: Блок управления работой мягкой крыши | 40 |
| 68 | Родстер: Блок управления AIRSCARF | 25 |
| 69 | Родстер: Блок управления AIRSCARF | 25 |
| 70 | Блок контроля давления в шинах | 5 |
| 71 | Внутренняя электрическая розетка в передней части автомобиля (передний прикуриватель с подсветкой пепельницы) | 15 |
| 72 | бронирование | – |
| 73 | Блок управления режимами трансмиссии | 5 |
| 74 | Centralina KEYLESS-GO | 15 |
| 75 | Втулка переключателя 30, функция рычага KEYLESS-GO | 20 |
| 76 | бронирование | – |
| 77 | Американская версия: Система измерения веса (WSS), блок управления | 7,5 |
| 78 | Блок управления мультимедийным интерфейсом | 7,5 |
| 79 | Блок разъемов сиденья водителя Блок разъемов сиденье переднего пассажира | 7,5 |
| 80 | Централина ПАРКТРОНИК | 5 |
| 81 | Электрическое подключение мобильного телефона | 5 |
| 82 | Реле электродвигателя заднего спойлера, поднято Реле электродвигателя заднего спойлера, опущено | 10 |
| 83 | Блок управления системой экстренного вызова Японская версия: Электронный блок контроля взимания платы за проезд | 7,5 |
| 84 | Блок управления спутниковым цифровым радио (SDAR) Цифровая передача звука | 7,5 |
| 85 | бронирование | – |
| 86 | бронирование | – |
| 87 | Блок управления системой экстренного вызова | 7,5 |
| 88 | Блок управления коробкой передач с двойным сцеплением | 15 |
| 89 | бронирование | – |
| 90 | бронирование | – |
| Реле | ||
| A | Схема реле 15 | |
| B | Цепь реле 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | Реле топливного насоса | |
| E | бронирование | |
| Реле регулировки сиденья | ||
| F | Цепь реле 15R (2) | |
ПРОЧИТАЙТЕ Mercedes-Benz E-Class w124 (E300 Turbodiesel) Блок предохранителей
Передний префикс
| Номер | описание | Ампер [A] |
| 88 | Пирофуга | 400 |
| 151 | Двигатель внутреннего сгорания и электродвигатель вентилятора кондиционера со встроенными органами управления | 100 |
| 152 | Передний модуль управления SAM с модулем предохранителей и реле | 150 |
| 153 | бронирование | – |
| 154 | Передний модуль управления SAM с модулем предохранителей и реле | 60 |
| 155 | бронирование | – |
| 156 | бронирование | – |
| 157 | бронирование | – |
| 158 | бронирование | – |
| 159 | бронирование | – |
| 160 | Контроллер вентилятора | 60 |
| 161 | Передний модуль управления SAM с модулем предохранителей и реле | 100 |
| 162 | бронирование | – |
| 163 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 164 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
