Mercedes-Benz C-Class W206 (2021-2023) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2021, 2022, 2023.

Позиции

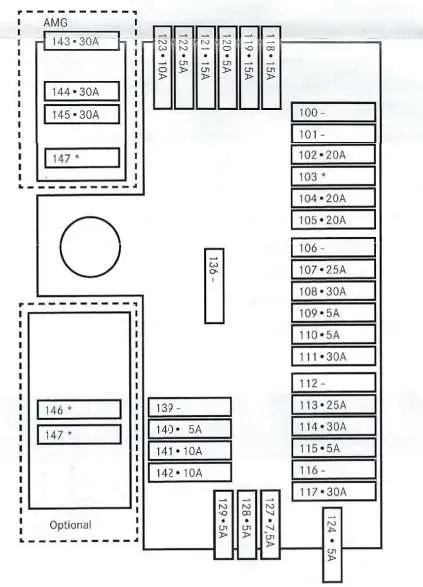

Блок предохранителей в моторном отсеке со стороны водителя.

Номер	Ампер [A]	описание
100
101
102	вентиляции	Электроника двигателя
103	15/25	Электроника двигателя (AMG)
104	вентиляции	Электроника двигателя
105	вентиляции	Электроника двигателя
106
107	25	Наружное освещение
108	тридцать	Дворники
109	5
110	5	Электроника двигателя; Электроника гибридной системы;
111	тридцать	Блок управления кузовом, передний
112
113	25	Наружное освещение
114	тридцать	Блок управления кузовом, передний
115	5	Электроника двигателя
116
117	тридцать
118	15	Электроника двигателя
119	15	Электроника двигателя
120	5
121	15	Электроника двигателя
122	5	Электроника двигателя
123	10
124	5	Электроника двигателя
125
126
127	7.5
128	5	ESP
129	5	Блок управления кузовом, передний
130
131
132
133
134
135
136
137
138
139
140	5	Электроника двигателя
141	10	звуковая система
142	10	Электроника двигателя
143	тридцать	Электроника двигателя
144	Электроника двигателя
145	Электроника двигателя
146	40/30	Электроника двигателя; насос охлаждающей жидкости АМГ; Усилитель тормозов для вакуумного насоса;
147	30/5	ЭСП; Охлаждающий насос;

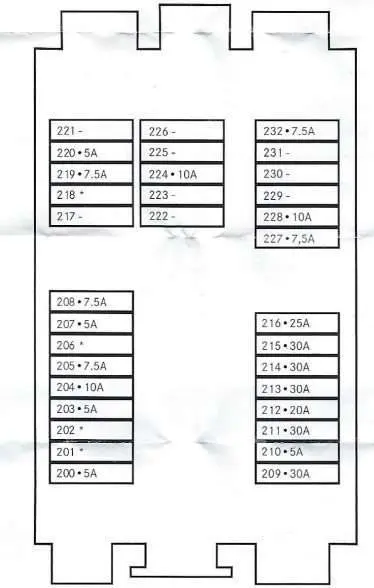

Блок предохранителей внутри автомобиля с левой стороны

Номер	Ампер [A]	описание
200	5	Приборы
201	7.5 / 15	Радарный датчик обнаружения заднего столкновения; 1-бокс системы Дистроник;
202	5/10	Гибридная система; Передача инфекции;
203	5	Климат-контроль
204	10	Центральный контроллер передачи
205	7.5	Диагностические ссылки
206	7.5 / 15	Функции регулировки/комфорта сиденья (поясничная поддержка)
207	5	Климат-контроль
208	7.5
209	тридцать	Блок управления кузовом, передний
210	5	Электроника гибридной системы
211	тридцать	Обогрев и вентиляция сидений
212	вентиляции	Мультимедийная коробка
213	тридцать	Преднатяжители передних левых и правых ремней безопасности
214	тридцать	Блоки управления, двери
215	тридцать	Регулировка сиденья/функции комфорта
216	25	Подвеска
217
218	7.5 / 15	Модуль переключателей на рулевой колонке; подогрев руля;
219	7.5	ВОЗДУХ-БАЛАНС (генератор ароматов)
220	5	Налоговый учет
221
222
223
224	10	Приборы
225
226
227	7.5	Head-дисплей (HUD)
228	10	Приборы
229
230
231
232	7.5	Приборы

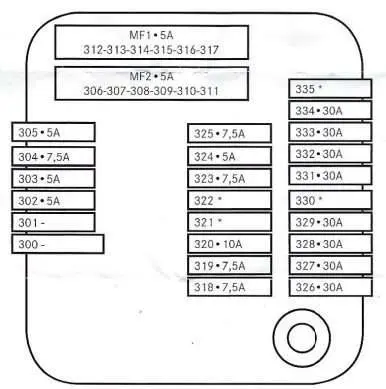

Блок предохранителей внутри автомобиля с правой стороны (в пространстве для ног)

Номер	Ампер [A]	описание
301
302	5	Противоугонная сигнализация
303	5	Центральный замок
304	7.5	Аксессуар блока
305	5	Панель управления под потолком
306	5	Датчик дождя и света
307	5
308	5	Электроника гибридной системы
309	5	Система контроля давления в шинах
310	5	Электроника гибридной системы
311	5	Аксессуар блока
312	5
313	5	Регулировка сиденья/функции комфорта
314	5
315	5
316	5
317	5	Обогрев лобового стекла
318	7.5	Система подушек безопасности
319	7.5	Аксессуар блока
320	10	Панель управления под потолком
321	15/5	Электроника двигателя; Полный привод АМГ.
322	7.5 / 5	Функции регулировки сиденья/комфорт пассажира (поясничная поддержка)
323	7.5	Система помощи при вождении
324	5	Система помощи при вождении
325	7.5	Индуктивный телефон/функция зарядки для мобильных телефонов
326	тридцать	Электроника гибридной системы
327	тридцать	Блоки управления, двери
328	тридцать
329	тридцать	Преднатяжители передних левых и правых ремней безопасности
330	Электроника гибридной системы; Обогрев парковки;
331	тридцать	Радио, навигационная система
332	тридцать	Регулировка сиденья/функции комфорта
333	тридцать	Сдвижная крыша, панорамная крыша.
334	тридцать	Сдвижная крыша, панорамная крыша.
335	5/10/20	Мультимедийный бокс (ММ-бокс – стандартный, код 14U, код 72B USB Plus)

Блок предохранителей в багажнике

Номер	Ампер [A]	описание
400	вентиляции	Розетка 12 В и прикуриватель спереди
401	15	Розетка 12В, багажник
402	вентиляции	Розетка 12 В, задняя часть
403	тридцать
404	тридцать
405
406
407
408
409	5	Электроника гибридной системы
410	7.5
411
412
413	15/30	Селективное каталитическое восстановление; впрыск воды АМГ;
414	тридцать	Управление кузовом, заднее
415	тридцать	Система подачи топлива
416	тридцать	Блоки управления, двери
417	тридцать	Блоки управления, двери
418	40	Электроника двигателя
419	40	Обогрев заднего стекла
420	40	Дверь багажника / Дистанционное запирание задней двери / Бесконтактный вход
421	тридцать	Управление кузовом, заднее
422	15	звуковая система
423	тридцать
424	тридцать	Обогрев и вентиляция сидений
425
426	тридцать
427
428
429
430	5	Индуктивный телефон/функция зарядки для мобильных телефонов
431	7.5	Форма связи
432	5	Система помощи при вождении
433	15	Система загрузки
434
435
436	7.5	Электроника гибридной системы
437	10
438	5
439	5	Система помощи при вождении
440	5	Электроника гибридной системы
441	5	Дверь багажника / Дистанционное запирание задней двери / Бесконтактный вход
442	15
443
444
445	15	звуковая система
446
447	40	звуковая система
448
449
450	вентиляции	Прицепное устройство
451	тридцать	Прицепное устройство
452	25	Прицепное устройство
453	25	Прицепное устройство
454	вентиляции	Прицепное устройство
455
456	10	Электроника гибридной системы
457	вентиляции
458
459
460
461
462
463
464
465
466
467
468	Ассистент парковки
469
470
471
472
473
474
475
476
477
478
479
480
481
482
