Mazda Premacy (1999-2005) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы.

Блок предохранителей в моторном отсеке

Он расположен с левой стороны моторного отсека рядом с аккумулятором.

описание

1	40А — Нагреватель
2	60А ABS — Антиблокировочная система тормозов
3	60А – Для защиты различных цепей
4	30А — Дополнительный обогреватель
5	40А — Свечи зажигания (дизель)
6	резерв
7	30А — Электродвигатель вентилятора охлаждения
8	40А – внутреннее освещение, электрозамок
9	30А – Дополнительный вентилятор охлаждения кондиционера
10	30А — Блок управления двигателем
11	10А — Кондиционер
12	10А — Сигнал запуска
13	15А — Сигнал
14	15А — Сигнальные лампы
15	15А – Размеры
16	7.5 А – для защиты различных цепей
17	15А — Противотуманные фары
18	15А — Противотуманные фары
19	15А — стоп-сигналы
20	15А — Фара передняя правая
21	15А — Фара — левая
22	резерв
23	15А – Фари
24	100А — главный предохранитель для защиты всех цепей.

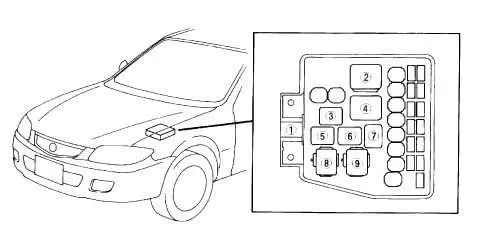

Реле

описание

1. Главный фузибиле
2. Реле топливного насоса — Реле топливного насоса
3. Реле А/С — Реле кондиционера
4. Главное реле – Главное реле
5. Реле TNS – Размеры реле
6. Реле звукового сигнала – Реле сигнала
7. Реле фар – Реле фар
8. Реле вентилятора охлаждения — Реле вентилятора охлаждения
9. Реле конденсатора — реле конденсатора кондиционера

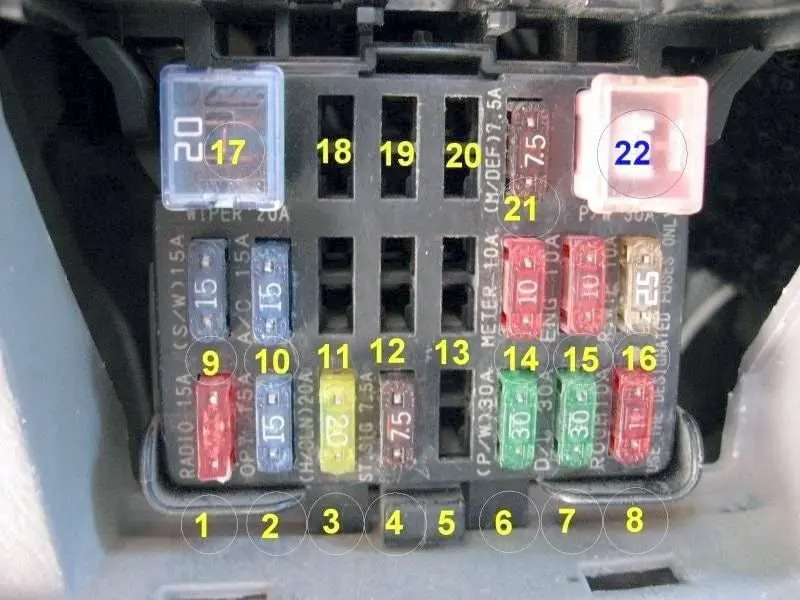

Блок предохранителей в салоне

Он расположен в нижней части приборной панели.

ЧИТАЙТЕ Mazda 6 GJ1 / GL (2016) – блок предохранителей и реле

описание

1	15А — Аудиосистема, обогрев заднего стекла, легче
2	15А — Дополнительная розетка в багажнике, система 100 В (опция)
3	30А — Лавафари
4	7.5А — Запуск, зажигание
5	резерв
6	30А — Стеклоподъемник
7	30А — Централизованное запирание
8	10А — Освещение салона и багажника, диагностический разъем OBD (под панелью),
9	15А — Подогрев сидений
10	15А — Кондиционер, реле обогрева заднего стекла
11	резерв
12	резерв
13	резерв
14	10А — Приборная панель, диагностический разъем под капотом, указатели поворота
15	10А– Главное реле блока ABS, системы стабилизации валюты, SRS
16	10А — Стеклоочиститель и омыватель заднего стекла
17	20А — Очиститель и распылитель
18	резерв
19	резерв
20	резерв
21	7,5А — Зеркала с подогревом
22	30А – Альзаветри
