Mazda MX-5 (2017) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2017 г.

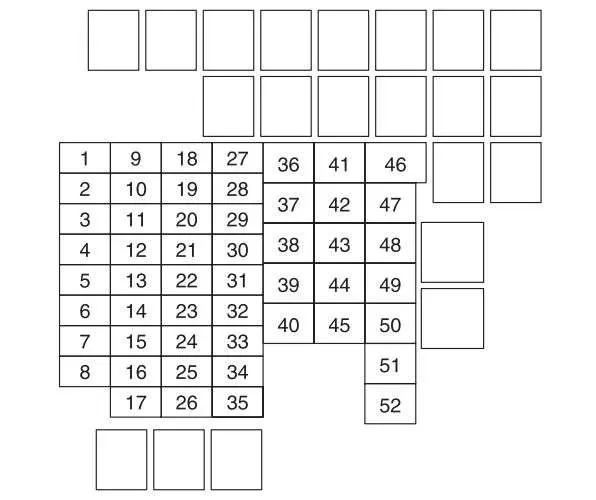

Вано моторе
| Номер | Ампер [A] | описание |
| 1 | 5 | – |
| 2 | 5 | – |
| 3 | 7.5 | Корно |
| 4 | 15 | Для защиты различных цепей |
| 5 | 7.5 | Система управления двигателем |
| 6 | – | – |
| 7 | 15 | Люс Амбиоляле |
| 8 | 7.5 | Система управления двигателем |
| 9 | 15 | Система общественной коммуникации |
| 10 | 10 | Приборы |
| 11 | 7.5 | Воздушная подушка |
| 12 | – | – |
| 13 | 7.5 | Система общественной коммуникации |
| 14 | 20 | Система управления двигателем |
| 15 | 10 | Система управления двигателем |
| 16 | 15 | Система управления двигателем |
| 17 | 25 | Система общественной коммуникации |
| 18 | 7.5 | Кондиционер |
| 19 | 20 | Система управления коробкой передач * |
| 20 | 15 | Система управления коробкой передач * |
| 21 | 25 | Электрические замки |
| 22 | 20 | Маяк (справа) |
| 23 | 7.5 | Система управления двигателем |
| 24 | 20 | Задние фары; Подсветка номерного знака; Парковочные огни. |
| 25 | 15 | – |
| 26 | 25 | Люс Амбиоляле |
| 27 | 15 | – |
| 28 | 20 | – |
| 29 | 10 | Стоп-сигналы |
| 30 | 15 | Корно |
| 31 | 20 | Маяк (слева) |
| 32 | 30 | ABS; Система динамического контроля устойчивости. |
| 33 | 15 | Аварийное освещение (пепельные лампы, указатели поворотов) |
| 34 | 15 | Система подачи топлива |
| 35 | 5 | – |
| 36 | 20 | Дворники |
| 37 | 50 | Для защиты различных цепей |
| 38 | – | – |
| 39 | – | – |
| 40 | 50 | ABS; Система динамического контроля устойчивости. |
| 41 | 20 | Система управления двигателем |
| 42 | 30 | Система управления тормозами |
| 43 | 30 | Ventilatore |
| 44 | 40 | – |
| 45 | 40 | Система управления двигателем |
| 46 | 60 | Система гидроусилителя руля |
| 47 | 30 | Обогреватель заднего стекла |
| 48 | 30 | Для защиты различных цепей |
| 49 | 30 | Система управления двигателем |
| 50 | 40 | Кондиционер |
| 51 | – | – |
| 52 | – | – |
| * Некоторые модели | ||

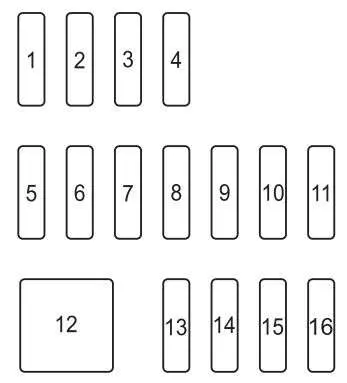

Пассажирский салон (левая сторона)
| Номер | Ампер [A] | описание |
| 1 | 30 | Выдвижная жесткая крыша (справа) * |
| 2 | 30 | Выдвижная жесткая крыша (слева) * |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Розетки для аксессуаров |
| 6 | – | – |
| 7 | 7.5 | Индикатор переключения передач АТ* |
| 8 | 7.5 | Зеркало с электроприводом |
| 9 | 30 | Выдвижная жесткая крыша (справа) * |
| 10 | 30 | Выдвижная жесткая крыша (слева) * |
| 11 | 15 | Очиститель окон |
| 12 | 30 | Электрические окна |
| 13 | – | – |
| 14 | 15 | – |
| 15 | 20 | Подогрев сиденья * |
| 16 | 7.5 | Обогрев зеркал * |
| * Некоторые модели | ||
